Перехідний з'єднувач Geberit Mapress нержавіюча сталь з внутрішньою різьбою: d=18mm, Rp=3/4'' 31804

Система пресованих з'єднань для санітарних установок

Перехідний штуцер Geberit Mapress Edelstahl є елементом трубопровідної системи, що базується на технології пресованих з'єднань. Конструкція цього типу штуцера дозволяє здійснювати швидкий та надійний монтаж без необхідності зварювання чи паяння — достатньо відповідних затискних губок з профілем M, які притискають муфту до труби та створюють тривале, герметичне з'єднання.

Будова та матеріали

Корпус штуцера виготовлено з нержавіючої сталі марки 1.4401 (AISI 316) — хромо-нікель-молібденового сплаву, стійкого до корозії питної води, а також до промислових умов. Стінка у місці з'єднання має товщину 1 mm, що забезпечує високу механічну міцність при збереженні компактних розмірів.

З боку труби розташована муфта для пресування із зовнішнім діаметром 18 mm (DN 15), адаптована для роботи із губками профілю M. Робоча довжина цього з'єднання становить 1,5 mm, а загальна довжина приєднувальної частини — 20 mm. Протилежна сторона — це внутрішня циліндрична різьба Rp 3/4" згідно з нормою BSPT-Rp (ISO 7-1 / EN 10226-1), також із нержавіючої сталі — робоча довжина 18 mm.

Важливим конструктивним елементом є ущільнювач із CIIR (хлоропреновий каучук), встановлений у гнізді муфти. Цей матеріал добре витримує контакт із питною водою, кислими середовищами та температури до 120°C, що дозволяє використовувати його в інсталяціях центрального опалення та тепломережах.

Штуцер оснащений прес-індикатором — характерним виступом або канавкою, що помітні перед пресуванням і зникають після правильно виконаного з'єднання. Це інтуїтивний спосіб контролю якості монтажу на будівельному майданчику. Додатково муфта оснащена прозорим пластиковим захисним ковпачком, який захищає внутрішню частину елемента від забруднення під час транспортування та зберігання.

Застосування та сумісність

Система Geberit Mapress чудово підходить як для побутових, так і для промислових чи суднових установок. Цей конкретний штуцер завдяки комбінації пресованої муфти 18 mm та внутрішньої різьби Rp 3/4" служить для створення переходів між сталевим трубопроводом та різьбовою арматурою — клапанами, фільтрами чи точками відбору.

Спектр середовищ, що пропускаються через систему, включає:

• питну воду (холодну та гарячу),
• воду для охолоджувальних та опалювальних цілей,
• воду тепломереж до 120°C,
• насичену пару до 120°C,
• технологічну та підготовлену воду,
• дощову воду з pH > 6,0,
• сіру та чорну воду з pH > 6,0,
• воду для спринклерних та пожежних установок,
• стиснене повітря класу чистоти масляного 0-3,
• інертні гази (наприклад, азот) та промислові гази,
• вибрані хімікати та технічні рідини.

Різьба Rp 3/4" відповідає номінальному діаметру DN 20 — типовому для підключень побутових змішувачів для ванн чи умивальників.

Експлуатаційні властивості

Технологія пресового з'єднання пропонує кілька важливих практичних переваг. По-перше — відсутність відкритого вогню чи високих температур під час монтажу усуває ризик пожежі та пошкодження навколишніх матеріалів. По-друге — з'єднання, виконане електричними або акумуляторними губками, триває буквально секунди, що значно прискорює монтажні роботи навіть при великій кількості точок.

Ключовою особливістю системи є принцип „unverpresst undicht" (непресований — негерметичний) — тобто негерметичність перед пресуванням. Якщо монтажник забуде або неправильно виконає якесь з'єднання, елемент буде протікати вже під час пробного наповнення системи. Його неможливо встановити «насухо», сподіваючись, що він якось буде герметичним — що змушує до ретельності та водночас захищає від прихованих дефектів.

Завдяки високій міцності на розтяг пресоване з'єднання відповідає вимогам норм для газових та спринклерних установок, де необхідна стійкість до осьових сил, що діють на трубопровід.

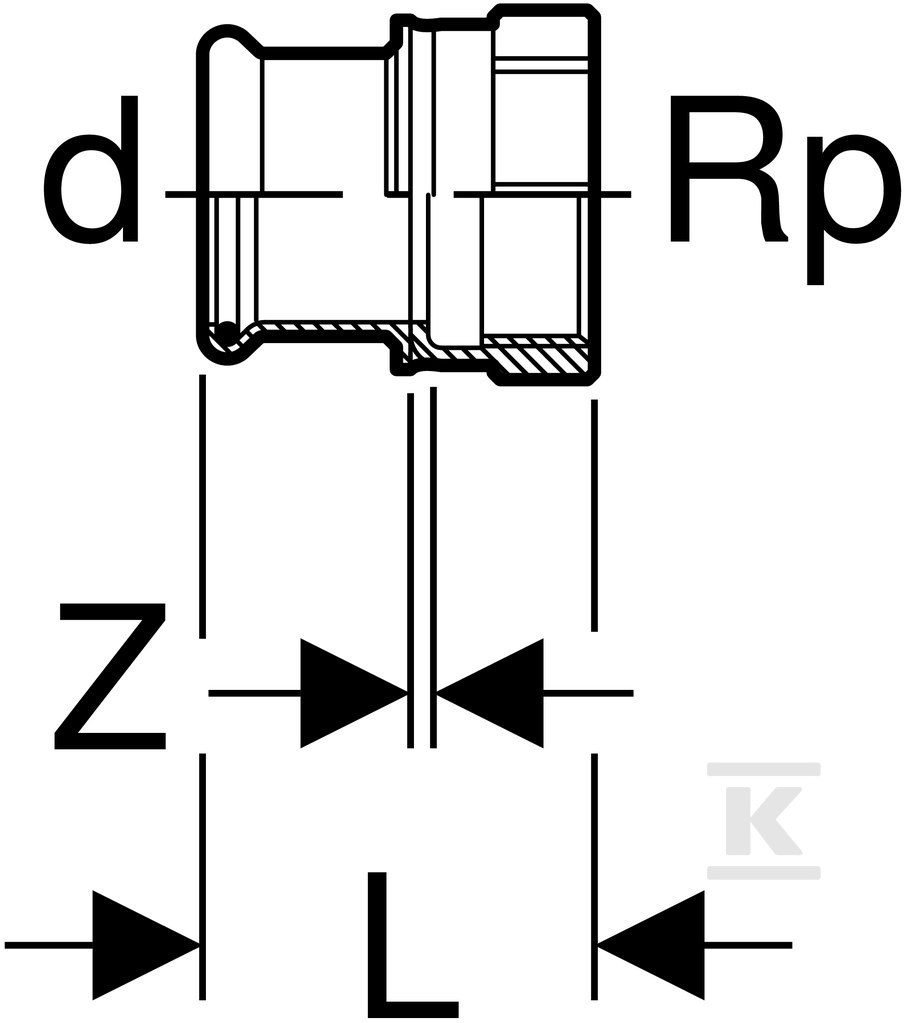

Загальна довжина штуцера становить 38 mm, розмір Z (осьовий офсет) становить лише 0,3 cm, тому елемент не порушує геометрію траси трубопроводу — він підходить для монтажу в прихованому вигляді або в умовах обмеженого підстельового простору.
