Перехідний з'єднувач Geberit Mapress нержавіюча сталь з внутрішньою різьбою: d=15mm, Rp=1/2'' 31802

Система з'єднань press Geberit Mapress

Перехідний адаптер Geberit Mapress Edelstahl належить до однієї з найпопулярніших інсталяційних систем у санітарній та опалювальній галузях. Він поєднує трубу із зовнішнім діаметром 15 mm (DN12) з внутрішньою різьбою Rp 1/2" в одному елементі — забезпечуючи швидкий перехід між press-з'єднанням та стандартною циліндричною різьбою.

Уся родина фітингів Mapress базується на техніці press-з'єднань. Вона полягає в затисканні муфти на трубі та фітингу за допомогою прес-губок — без зварювання, паяння чи нарізання різьби на трубних з'єднаннях. Результат? З'єднання стає герметичним і механічно стійким, а монтажник економить час і уникає роботи з відкритим вогнем на будівельному майданчику.

Система Geberit Mapress вирізняється рішенням „unpressed leaky" — тобто наявністю негерметичності перед виконанням з'єднання. Якщо фітинг не буде правильно опресований, він пропустить середовище вже при низькому робочому тиску. Для монтажника це вбудований індикатор помилки монтажу — не потрібно чекати на випробування тиском або шукати мікровитоки.

Додатково кожен фітинг оснащений pressindikator — елементом, що сигналізує (у цьому випадку прозорою захисною заглушкою на press-муфті), про необхідність виконання з'єднання.

Матеріал та стійкість конструкції

Корпус фітинга виготовлено з нержавіючої сталі 316 (1.4401) — сплаву CrNiMo, що характеризується підвищеною корозійною стійкістю порівняно зі стандартною аустенітною сталлю. Марка 1.4401 чудово підходить там, де робоче середовище має агресивний характер або де спостерігається підвищена вологість.

Як press-з'єднання (муфта), так і внутрішня різьба виконані в необробленому стані — без додаткового антикорозійного покриття. Це навмисний конструктивний захід: нержавіюча сталь завдяки своїй структурі не потребує додаткової обробки поверхні в типових експлуатаційних умовах санітарних та опалювальних установок.

Герметичність забезпечує ущільнювач CIIR (хлоробутадієновий каучук) чорного кольору — матеріал, стійкий до старіння під впливом температури та контакту з питною водою, а також типовими опалювальними середовищами.

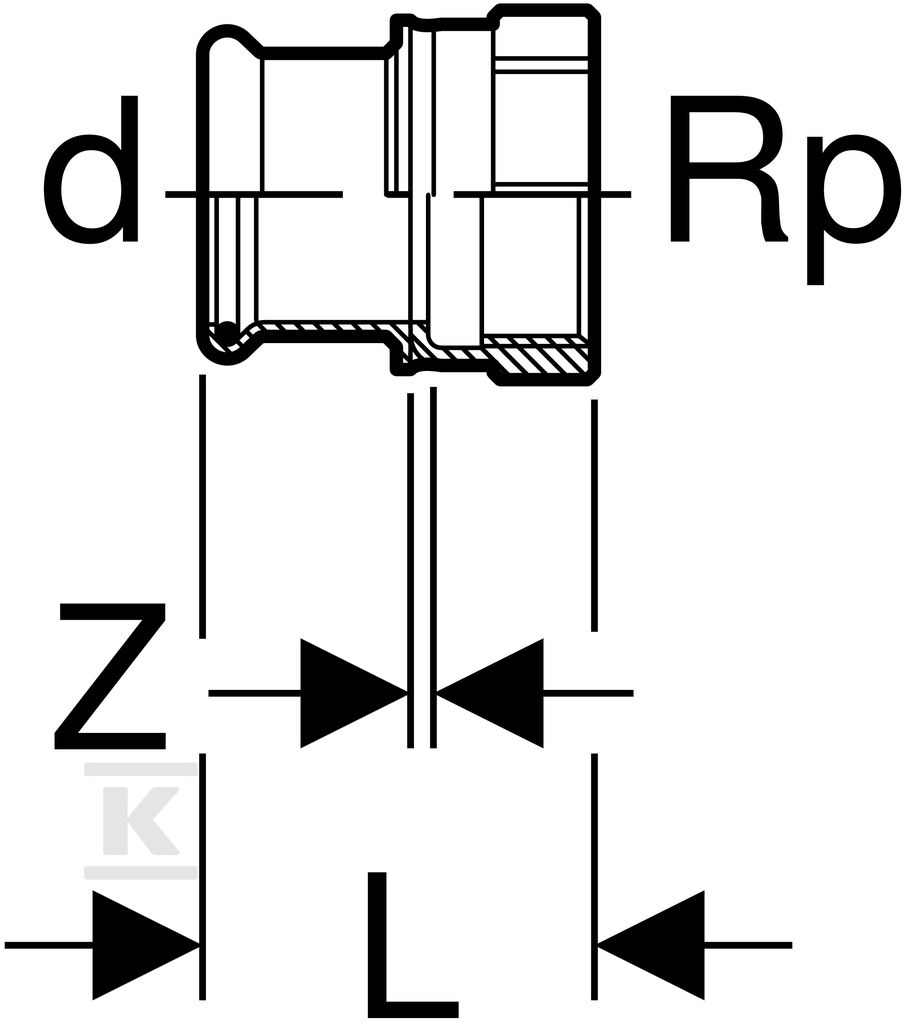

Фітинг має просту конструкцію (кут дуги 0°), загальну довжину 37 mm, довжина press-з'єднання становить 20 mm, а робоча частина внутрішньої різьби — 17 mm. Висока міцність на розтяг підтверджує здатність витримувати механічні навантаження в стандартних монтажних умовах.

Сфера застосування та сумісність середовищ

Перехідний адаптер Geberit Mapress d=15mm / Rp=1/2" є системним елементом, призначеним для широкого спектра інсталяцій — від побутових до промислових та суднових. Контур M (профіль M) означає сумісність зі стандартними прес-губками цього профілю.

Питна вода (холодна та гаряча), опалювальна вода з антифризом та без нього, вода тепломереж до 120°C, насичена пара до 120°C, технологічні та підготовлені води, сірі та чорні стоки з pH >6,0, а також дощова вода з pH >6,0 — це основні середовища для цього типу арматури.

Крім того, фітинг підходить для інсталяцій:

• спринклерних (мокрих),
• протипожежних (вода для гасіння),
• стисненого повітря класу чистоти масляного 0-3,
• вакууму,
• інертних газів (наприклад, азот),
• промислових газів — ацетилену та захисних газів для зварювання,
• хімікатів та технічних рідин.

Різьба Rp згідно з нормою ISO 7-1 / EN 10226-1 — це циліндрична внутрішня трубна різьба, що широко використовується в санітарних та опалювальних системах — вона підходить до труб та фітингів із зовнішньою різьбою R згідно з тією ж нормою.

Перед покупкою варто переконатися у вимогах конкретного застосування — особливо при роботі зі спеціалізованими середовищами (хімікати, промислові гази), де можуть діяти додаткові атестати або обмеження щодо сумісності середовища з нержавіючою сталлю 316L/316Ti або ущільнювачем CIIR.
