Перехідний з'єднувач Geberit Mapress Edelstahl із зовнішньою різьбою: d=54mm, R=1 1/2'' 31722

Система опреснення Mapress - нероз'ємне сталеве з'єднання

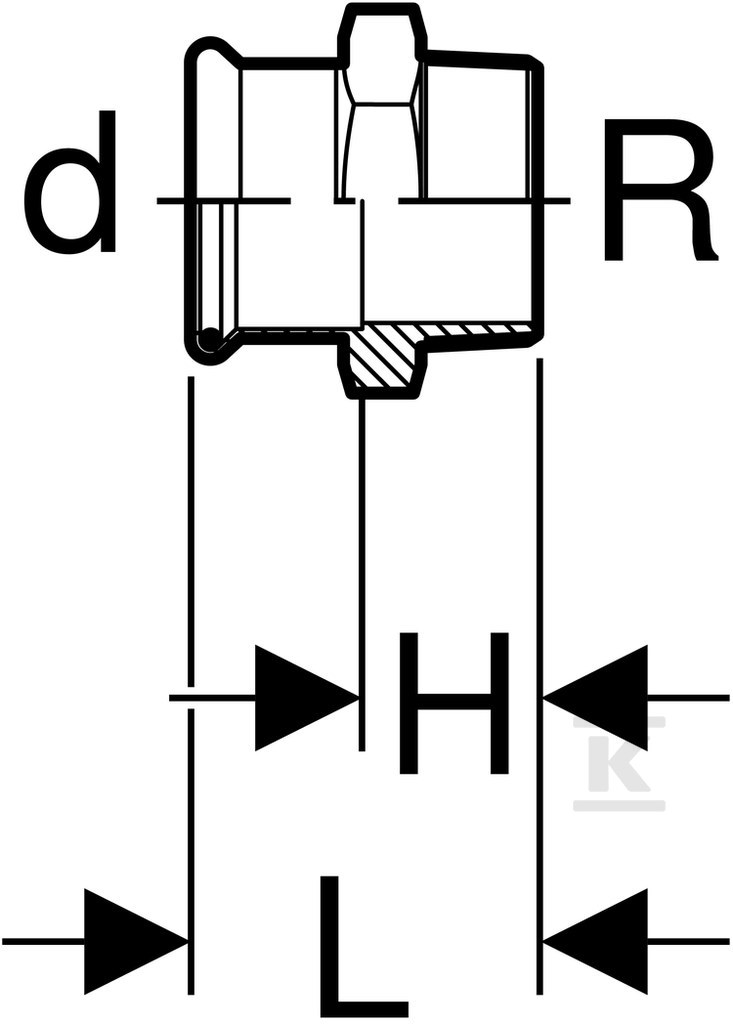

Перехідна з'єднувальна муфта Geberit Mapress Edelstahl з зовнішньою різьбою — це елемент системи опреснення, який служить для створення міцних, нероз'ємних з'єднань між сталевими трубами та арматурою з різьбою BSPT. Конструкція проста, фітинг має загальну довжину 83 mm - одна сторона це муфта для опреснення на трубу з зовнішнім діаметром 54 mm (DN 50), інша — конічна зовнішня різьба R 1 1/2" (DN 40). Довжина штуцера муфти становить 35 mm, довжина різьбової частини — 48 mm, що забезпечує належну поверхню опори як при опресненні, так і при затягуванні на різьбі.

Муфта оснащена прозорою захисною заглушкою, яка захищає внутрішню частину фітинга від забруднення на етапі транспортування та зберігання — її достатньо зняти безпосередньо перед монтажем. Індикатор затискання помітний як заглиблення на корпусі — доки з'єднання не буде опреснене клещами, воно залишається негерметичним, що усуває ризик помилкового запуску інсталяції без виконаного з'єднання.

Матеріал та корозійна стійкість

Корпус виготовлено з нержавіючої сталі CrNiMo 1.4401 (еквівалент AISI 316), марки, що широко використовується в промислових та суднових інсталяціях. Вміст молібдену покращує стійкість до піттингової та щілинної корозії — що є важливим у місцях обмеженого потоку або при з'єднаннях з еластомерними ущільнювачами. Товщина стінки штуцера муфти становить 1,5 mm, що у поєднанні з системною трубою Mapress Edelstahl створює з'єднання з високою міцністю на розтяг — яке відповідає вимогам тискних інсталяцій.

Ущільнювач виготовлений з CIIR (хлоропреновий каучук) чорного кольору — матеріалу, стійкого до старіння під впливом температури та контакту з гарячою водою або стічними водами.

Сфера застосування

Цей фітинг належить до найбільш універсальних елементів системи Mapress Edelstahl з точки зору робочого середовища:

• Вода — холодна та гаряча, охолоджувальна та опалювальна (зокрема з протизамерзним засобом), теплоносна вода до 120°C, насичена пара до 120°C, виробнича та технологічна, підготовлена та дощова вода (при pH ≥ 6,0).
• Стічні води — сірі та чорні при pH ≥ 6,0.
• Повітря та гази — стиснене повітря (клас чистоти оливи 0-3), вакуум, інертні гази (азот), промислові гази, такі як ацетилен, або захисні гази для зварювання.
• Протипожежні системи — мокрі спринклери.
• Хімікати та технічні рідини.

Призначений для побутових, промислових та суднових інсталяцій — там, де потрібна нержавіюча сталь з високою хімічною та механічною стійкістю.

Монтаж та сумісність системи

З'єднання опреснюваної муфти потребує затискних клещів з профілем M, що підходять до системи Geberit Mapress Edelstahl. Конічна різьба BSPT-R відповідає стандартам ISO 7-1 / EN 10226-1, що означає сумісність з різьбовою арматурою інших виробників, яка працює за тими ж стандартами. Поверхні обох з'єднань залишаються в сирому стані — без додаткової антикорозійної обробки, що є стандартним рішенням для нержавіючої сталі в закритих інсталяціях.

Система Geberit Mapress дозволяє здійснювати швидкий монтаж без зварювання чи нарізання різьби на будівельному майданчику — це зменшує кількість зварних операцій та усуває ризик помилок при виконанні різьбових з'єднань традиційним способом.
