Перехідник Geberit Mapress із нержавіючої сталі з зовнішньою різьбою: d=42 мм, R=1 1/4 дюйма. 31721

Професійне з’єднання труби та різьби в сантехнічних та промислових установках

Перехідник Geberit Mapress Edelstahl із зовнішньою різьбою – це елемент системи Mapress, що дозволяє надійно з’єднувати сталеву трубу з різьбовим з’єднувачем. Модель діаметром 42 мм і різьбою R 1 1/4 дюйма (DN 40/32) підходить як для побутових, так і для промислових і суднових установок – там, де потрібна висока герметичність і стійкість до робочого тиску.

Конструкція та матеріали

Корпус з’єднувача виготовлено з нержавіючої сталі CrNiMo 1.4401 (відповідно до стандарту EN 10088), яку також називають сталлю 316. Це хромонікельмолібденовий сплав із підвищеною стійкістю до корозії – особливо в вологих середовищах і при контакті з агресивними речовинами. Товщина стінки на місці запресування становить 1,5 мм, що забезпечує належну механічну міцність усього з’єднання.

Пресувальна частина (муфта) має затискний профіль M, прозору захисну кришку та чіткий індикатор запресування – характерний для всієї лінійки Mapress. Зовнішня різьба – конічна різьба для газу BSPT-R відповідно до стандартів ISO 7-1 та EN 10226-1. Довжина різьбової частини становить 27 мм, що дозволяє надійно вкрутити її в протилежну муфту або арматуру.

Ущільнювач виготовлено з CIIR (хлоробутадієнового каучуку) – матеріалу, стійкого до старіння та впливу багатьох хімічних речовин. Поверхні обох з’єднань залишаються в необробленому стані (без додаткового покриття), що є стандартним рішенням для нержавіючої сталі в цьому сегменті.

Сфера застосування

Серія Mapress Edelstahl охоплює широкий спектр робочих середовищ:

Категорія	Приклади
Вода	Холодна та гаряча питна вода, охолоджувальна та нагрівальна вода (включаючи з гліколем), теплоносій до 120 °C
Пара	Насичена пара до 120 °C
Стічні води	Дощова вода (pH > 6,0), сірі та чорні стічні води (pH > 6,0)
Промисловість	Продукційна та технологічна вода, підготовлена вода, хімікати та технічні рідини
Пневматика	Стиснене повітря (клас чистоти масла 0-3), вакуум
Гази	Інертні гази (наприклад, азот), промислові гази (наприклад, ацетилен, захисні гази для зварювання)
Спеціальні	Розпилювачі (вологі), суднове обладнання

Завдяки цьому один з’єднувач може виконувати різні функції залежно від проєкту – від типової системи опалення до розширених промислових систем.

Функціональні особливості, важливі під час монтажу

Основний принцип роботи системи Mapress: з’єднання стає герметичним лише після запресування. До моменту запресування елемент є негерметичним – це навмисне рішення, яке усуває ризик випадкового запуску системи до завершення робіт. Індикатор запресування, видимий на муфті, інформує виконавця про правильне розташування труби перед вставкою її в кінцеву частину.

Прозора захисна кришка захищає внутрішню частину муфти від забруднення під час транспортування та зберігання – її потрібно зняти безпосередньо перед монтажем.

Для запресування потрібен прес із відповідними губками профілю M, а також ножиці або обрізувач для сталевих труб Geberit Mapress. Момент затягування зовнішньої різьби слід підбирати відповідно до інструкцій виробника протилежної арматури – сам з’єднувач не потребує спеціальних інструментів, окрім стандартного гайкового ключа.

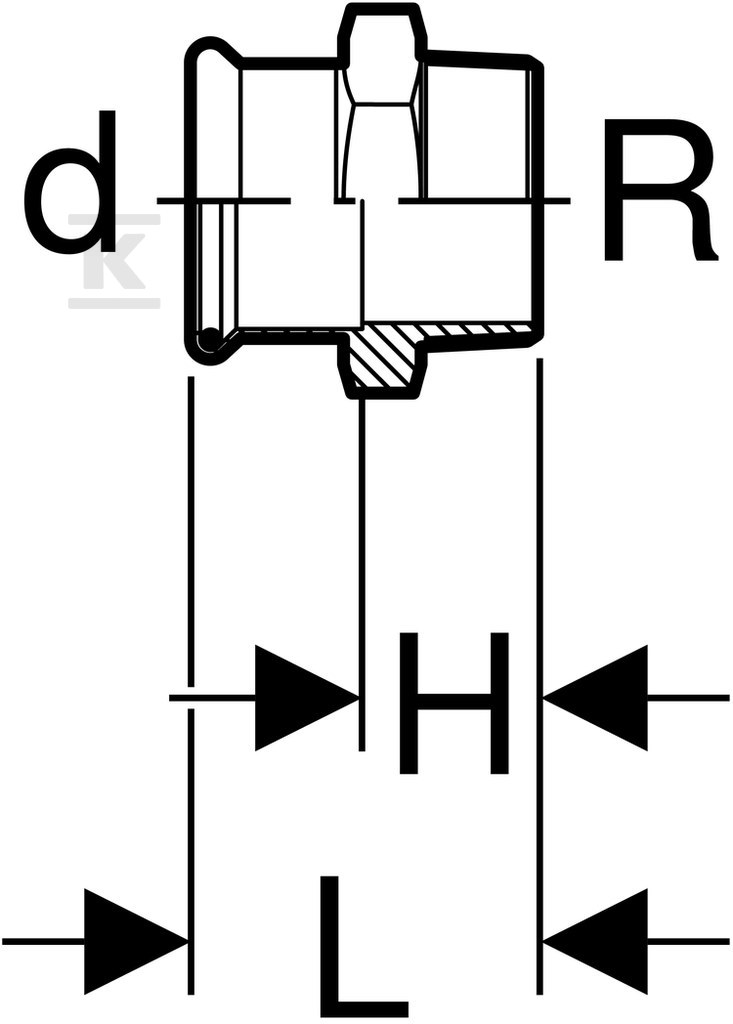

Габаритні розміри цієї моделі: 57 мм загальної довжини та 27 мм висоти, виміряної від кінця муфти до кінця різьби. Вага становить приблизно 0,21 кг, що робить елемент легким навіть при великих діаметрах.
