Перехідна муфта Geberit Mapress Edelstahl із зовнішньою різьбою: d=35mm, R=1 1/2'' 31720

Професійне з'єднання трубопроводів із нержавіючої сталі

Перехідна муфта Geberit Mapress Edelstahl із зовнішньою різьбою дозволяє створити довговічне з'єднання між системною трубою та різьбовим елементом без зварювання чи паяння. Конструкція, заснована на перевіреній технології обпресування, забезпечує швидкий та надійний монтаж у водопровідних, опалювальних та промислових інсталяціях.

Конструкція та матеріали

Корпус муфти виготовлено з нержавіючої сталі CrNiMo 1.4401 (відповідно до стандарту EN 10088, аналог AISI 316). Це аустенітний хромо-нікель-молібденовий сплав, стійкий до піттингової та точкової корозії, тому він чудово підходить для систем питної води та промислових середовищ із підвищеною хімічною агресивністю.

Перше з'єднання — це обпресовувана муфта із зовнішнім діаметром 35 mm, що відповідає номінальному розміру DN 32. Профіль затискання M сумісний із губками типу Mapress, які широко використовуються в професійних монтажних пресах. Поверхня є необробленою, що полегшує можливу подальшу обробку після монтажу.

Друге з'єднання — це зовнішня конічна газова різьба BSPT-R розміром R 1 1/2" — стандартне з'єднання, що застосовується в арматурі, фільтрах, редукторах тиску та інших компонентах інсталяцій. Конічна різьба самогерметизується при затягуванні з відповідним моментом.

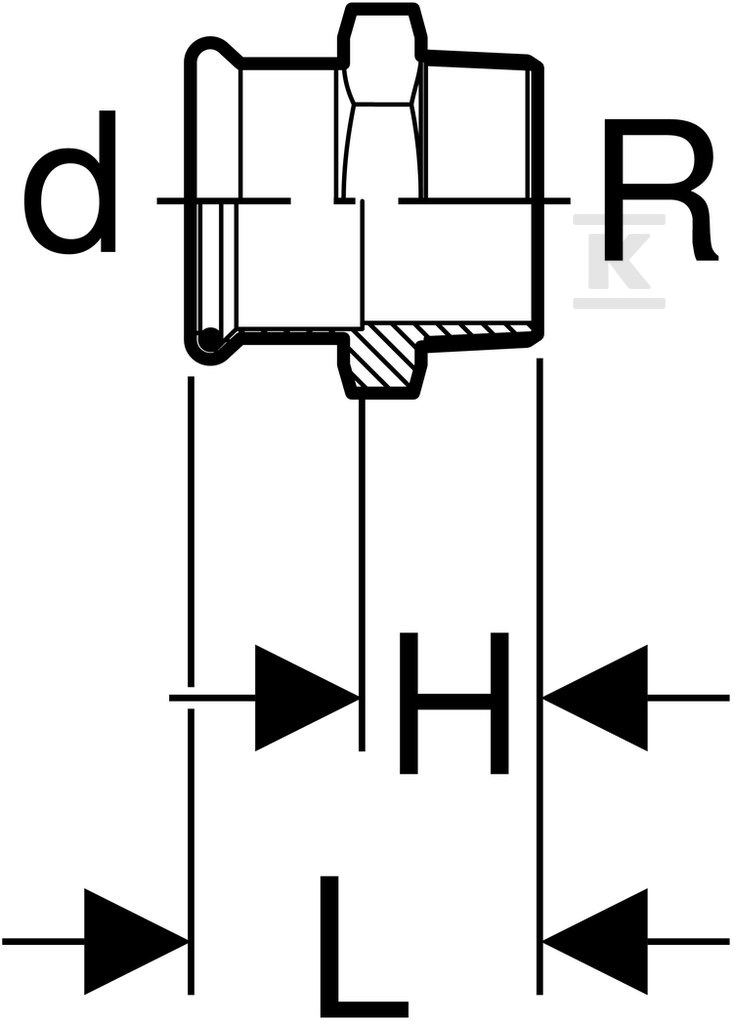

Загальна довжина становить 53 mm, при цьому довжина муфти — 26 mm, а довжина різьбової частини — 27 mm. Висота конструкції становить 27 mm. Вага самого елемента становить приблизно 0,31 kg.

Ущільнювач виготовлений з CIIR (хлоропреновий каучук) — матеріалу, стійкого до старіння, впливу гарячої води та деяких хімічних речовин. Елемент заводським способом оснащений прозорою захисною заглушкою, яка оберігає муфту від забруднення до моменту монтажу.

Сфера застосування

Муфта належить до універсальної системи Geberit Mapress Edelstahl, яка знаходить застосування у дуже широкому спектрі інсталяцій:

• Питна вода — як холодна, так і гаряча; система дозволена для контакту з водою, призначеною для споживання.
• Опалювальні та охолоджувальні агенти — гаряча та холодна вода, також з використанням гліколю.
• Теплопостачання — теплові мережі з робочою температурою до 120 °C.
• Насичена пара — до 120 °C, що охоплює типові парові установки, які зустрічаються в промисловості.
• Стиснене повітря — клас чистоти оливи 0-3; підходить для живлення пневматичних інструментів та технологічних ліній.
• Технічні гази — інертні гази (азот), промислові гази, такі як ацетилен, або захисні гази для зварювання.
• Процесна та підготовлена вода — промислові установки, що потребують контрольованої якості середовища.
• Стічні води та дощова вода — при рівні pH > 6,0; включає сірі та чорні побутові стічні води, а також опадову воду.
• Протипожежні системи — мокрі спринклери та спринклерні установки.
• Хімія та технічні рідини — середовища з відповідною хімічною сумісністю.

Система призначена як для побутових та комерційних інженерних мереж, так і для промислових об'єктів та суднобудування.

Експлуатаційні властивості та характеристики безпеки

Технологія обпресування Geberit Mapress усуває необхідність зварювання чи паяння — це знижує ризик пожежі під час монтажу та скорочує час монтажних робіт. З'єднання стає герметичним лише після правильного виконання затискання; до моменту обпресування фітинг залишається негерметичним (unverpresst undicht) — це навмисний механізм, що забезпечує правильність монтажу.

Важливим елементом є індикатор обпресування (press indicator) — невеликий елемент, видимий на муфті, який повідомляє про необхідність виконання з'єднання. Завдяки цьому монтажник має впевненість, що жоден фрагмент інсталяції не був пропущений.

Нержавіюча сталь 1.4401 забезпечує високу механічну міцність та корозійну стійкість у широкому діапазоні робочих умов. Матеріал зберігає свої властивості при температурах від від'ємних (охолодження) до +120 °C при стандартному водяному середовищі.

Муфта з товщиною стінки 1,5 mm при зовнішньому діаметрі 35 mm забезпечує відповідний запас міцності для типових робочих тисків, що виникають в побутових та промислових інсталяціях.
