Перехідний з'єднувач Geberit Mapress Edelstahl із зовнішньою різьбою: d=35mm, R=1'' 31719

Професійне з'єднання труб зі сталевою зовнішньою різьбою

Перехідний з'єднувач Geberit Mapress Edelstahl дозволяє створити герметичне з'єднання між системною трубою з зовнішнім діаметром 35 mm та різьбовим елементом R 1". Конструкція використовує профіль обтискного з'єднання M, що означає сумісність із загальноприйнятими затискними губками в системі Mapress.

Матеріал та корозійна стійкість

Корпус з'єднувача виготовлено з нержавіючої сталі CrNiMo 1.4401 (еквівалент AISI 316) відповідно до стандарту DIN EN 10088. Цей сорт сталі містить додавання молібдену, що значно підвищує стійкість до піттингової та щілинної корозії — що є критично важливим в інсталяціях водопостачання та промислових системах. Стінка у місці щілинного з'єднання має товщину 1,5 mm, що забезпечує високу механічну міцність усього елемента.

Ущільнювач, виготовлений з CIIR (хлоробутадієновий каучук), стійкий до впливу гарячої води, мінеральних мастил та багатьох хімічних речовин, що зустрічаються в опалювальних та санітарних системах.

Застосування та системна сумісність

З'єднувач знаходить застосування у трьох основних сферах:

• Системи водопостачання — транспортування питної води потребує органолептично нейтральних матеріалів, стійких до умов, що панують у розподільних мережах.

• Опалювальні системи — робота при підвищених температурах теплоносіїв не є проблемою ні для сталі 316, ні для ущільнювача CIIR.

• Промислове та суднове застосування — там, де важлива довговічність з'єднань у складних експлуатаційних умовах.

Зовнішня різьба типу BSPT-R (конічна трубна згідно з ISO 7-1 / EN 10226-1) дозволяє підключати арматуру, клапани або інші елементи з внутрішньою дюймовою різьбою.

Монтаж та принцип дії

Щілинне з'єднання залишається негерметичним до моменту обтискання. Індикатор обтискання (press indicator) сигналізує про правильне положення з'єднувача перед виконанням операції. Прозорий захисний корок, що закриває обтискну втулку, захищає канавку ущільнювача від забруднення під час транспортування та зберігання.

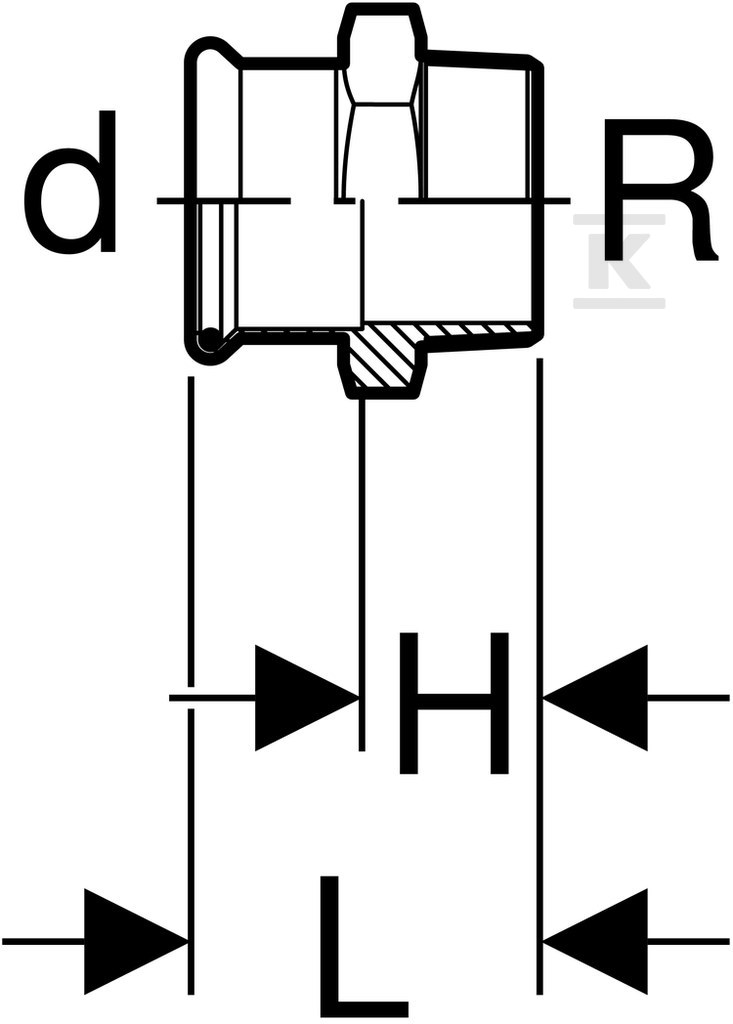

Загальна довжина становить 51 mm, при цьому довжина частини, що приєднується до труби, становить 26 mm, а довжина зовнішньої різьби — 25 mm. Номінальний діаметр приєднання становить DN 32 для щілинної сторони та DN 25 для різьбової сторони — звідси редукційний характер елемента.

Перед монтажем необхідно переконатися, що труба належним чином відрізана і не має слідів корозії чи забруднень у зоні з'єднання.
