Перехідний з'єднувач Geberit Mapress Edelstahl із зовнішньою різьбою: d=28mm, R=1 1/4'' 31718

Універсальне трубне з'єднання для складних інсталяцій

Перехідний з'єднувач Geberit Mapress Edelstahl є надійним рішенням для створення герметичних з'єднань між системними трубами та різьбовими елементами інсталяції. Виготовлений із нержавіючої сталі CrNiMo 1.4401 (EN 10088), тобто марки 316, він забезпечує високу корозійну стійкість і довговічність у складних експлуатаційних умовах.

Конструкція та матеріали

Корпус з'єднувача виготовлено з нержавіючої сталі 316 з підвищеною стійкістю до хлоридів та агресивних хімічних середовищ. Товщина стінки становить 1,2 mm, що при одночасному збереженні високої міцності на розтяг дозволяє безпечну роботу під тиском до 16 bar для рідких середовищ та 5 bar для газів.

Трубний бік представлений муфтою для обтискання з профілем M — сумісною з затискними губками системи Geberit Mapress. Різьбовий бік — це зовнішня газова конічна різьба BSPT-R, що відповідає стандартам ISO 7-1 та EN 10226-1, що гарантує герметичність з'єднання з арматурою та пристроями зі стандартною дюймовою різьбою.

Встановлене ущільнення з CIIR (хлоробутадієновий каучук) чорного кольору забезпечує герметичність у широкому діапазоні температур та при різних робочих середовищах. Муфта постачається з прозорою захисною заглушкою з пластику — вона захищає внутрішню частину від забруднення під час транспортування та зберігання.

Сфера застосування

З'єднувач підходить як для побутових, так і для промислових та суднових інсталяцій. Виробник допускає його використання для:

• холодної та гарячої води, а також теплоносної води до 120°C
• насиченої пари до 120°C
• охолоджувальної та опалювальної води — також з антифризом
• стисненого повітря (клас чистоти оливи 0-3) та вакууму
• інертних (азот) та промислових газів (ацетилену, захисних газів для зварювання)
• виробничої, технологічної та підготовленої води, а також дощової води з pH >6,0
• сірих та чорних стічних вод з pH >6,0
• водяних спринклерів, а також хімікатів та технічних рідин

Експлуатаційні та монтажні характеристики

До обтискання з'єднання залишається негерметичним — це навмисне рішення, на яке вказує прозора заглушка, встановлена в муфті. Індикатор затискання дозволяє візуально контролювати правильність виконання з'єднання.

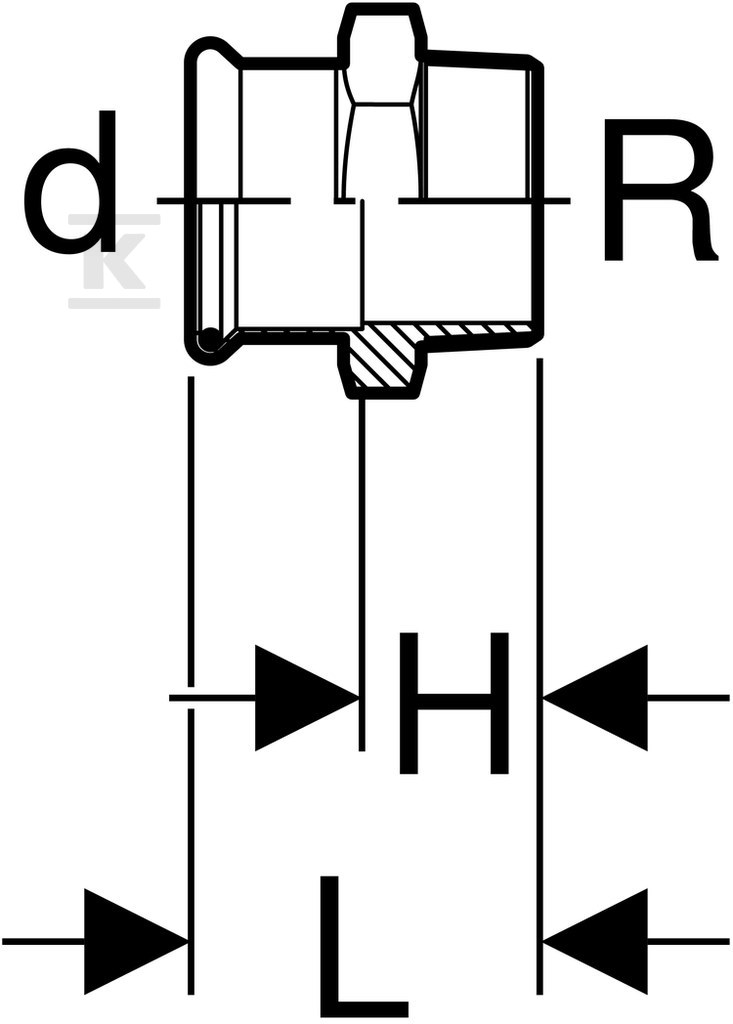

Загальна довжина становить 48 mm, при цьому довжина трубного з'єднання — 23 mm, а різьбового — 25 mm. Номінальний діаметр з боку труби відповідає DN 25 (28 mm), а з боку різьби — DN 32 (1¼ дюйма). Пряма форма полегшує прокладання трубопроводів по прямій лінії.

Виробник надає гарантію на термін 10 років, що свідчить про впевненість у якості виконання. З'єднувач не має зливного клапана чи повітровідвідника — це суто сполучний елемент, призначений для роботи в обох напрямках потоку середовища.
