Перехідний з'єднувач Geberit Mapress нержавіюча сталь із зовнішньою різьбою: d=28mm, R=3/4'' 31717

Універсальне трубне з'єднання для напірних установок

Перехідна муфта Geberit Mapress Edelstahl з зовнішньою різьбою — це елемент системи пресфітингу, який дозволяє з'єднати трубу з зовнішнім діаметром 28 mm з різьбовим приєднанням R 3/4 дюйма (конічна різьба BSPT згідно з ISO 7-1 / EN 10226-1). Конструкція на основі сталі CrNiMo 1.4401 (нержавіюча сталь 316) забезпечує стійкість до корозії в складних середовищах — як у системах питної води, так і в промислових установках.

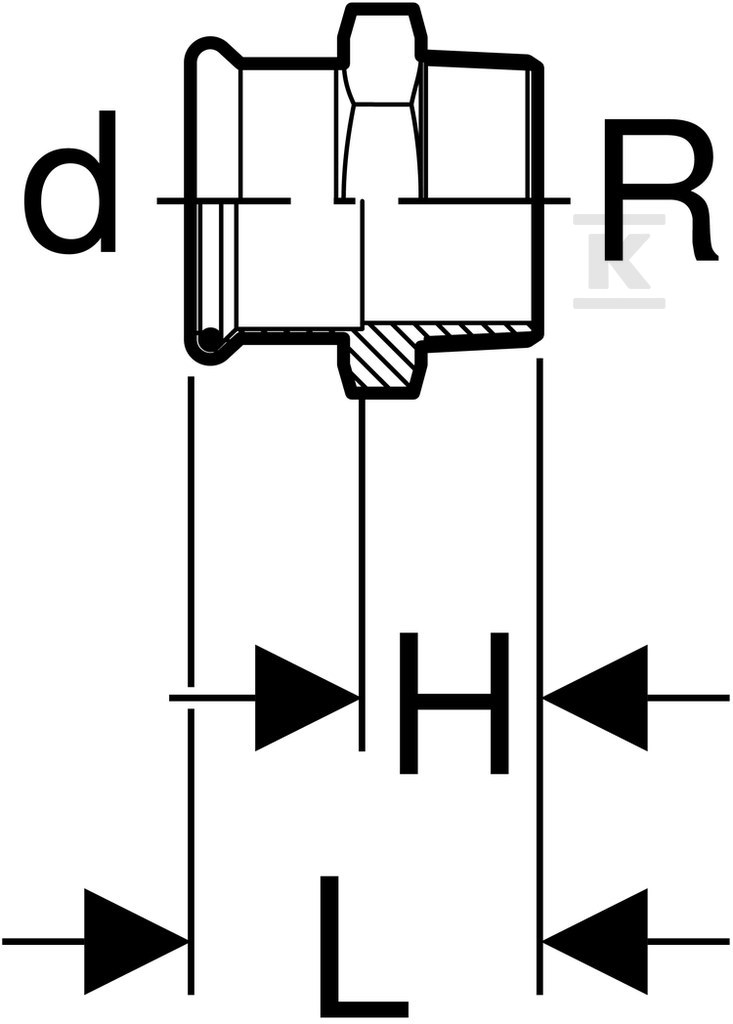

Пресфітингова муфта оснащена прозорою захисною заглушкою та індикатором обтискання, який дозволяє перевірити правильність виконання з'єднання перед введенням установки в експлуатацію. Загальна довжина становить 46 mm, а обидва кінці мають довжину приєднання по 23 mm — це важливо при проектуванні траси трубопроводу та виборі відповідних обтискних губок профілю M.

Матеріал та ущільнення

Корпус виготовлено зі сталі CrNiMo 1.4401 відповідно до стандарту EN 10088 — цей сорт містить молібден, що підвищує стійкість до хлоридів та піттингової корозії порівняно зі стандартною нержавіючою сталлю. Поверхня залишається в необробленому стані (без додаткового покриття), що є типовим для систем Mapress Edelstahl.

Ущільнення, виготовлене з CIIR (хлоропреновий каучук) чорного кольору, добре підходить для питної води, стічних вод та багатьох промислових середовищ. Для дощової води та стічних вод необхідний коефіцієнт pH >6,0.

Сфера застосування

Муфта належить до найбільш універсальних елементів системи Geberit Mapress:

• Питна вода — холодна та гаряча,
• Нагрівальні та охолоджувальні агенти — як із протизамерзними добавками, так і без них,
• Гаряча вода та насичена пара — до температури 120°C,
• Стиснене повітря — клас чистоти оливи 0-3,
• Промислові гази — ацетилен, захисні гази для зварювання,
• Інертні гази — наприклад, азот,
• Хімікати та технічні рідини, технологічна та підготовлена вода,
• Спринклери та протипожежні установки (мокрі).

Виробник допускає використання також у суднобудуванні.

Монтаж та принцип дії пресфітингового з'єднання

Ключова особливість системи: до обтискання з'єднання залишається негерметичним. Тільки правильно виконаний процес обтискання губками профілю M гарантує герметичність усього з'єднання. Індикатор обтискання, видимий на муфті, інформує монтажника про прогрес пресування — це усуває ризик помилки при монтажі.

Підготовка труби перед обтисканням включає стандартні етапи: калібрування кінця труби за допомогою V-подібної канавки та її глибоке введення в муфту до упору. Транспортна заглушка захищає ущільнення від забруднення під час транспортування та зберігання на будівельному майданчику.

Муфта підходить для системних труб Geberit Mapress Edelstahl з номінальним діаметром DN25/20. Різьбове приєднання R 3/4 дюйма дозволяє підключати арматуру або інші різьбові елементи — наприклад, кульові крани, фільтри чи циркуляційні насоси.

Система губок профілю M охоплює весь діапазон розмірів — від DN10 до DN80, що дозволяє будувати повноцінні установки одним інструментом. Монтаж має здійснюватися авторизованими спеціалізованими підприємствами — виробники пресфітингів вимагають цього для збереження гарантії на герметичність з'єднань.
