Перехідний з'єднувач Geberit Mapress Edelstahl із зовнішньою різьбою: d=22mm, R=1'' 31716

Нержавіюча сталь 316 у системі з'єднань press

Перехідний з'єднувач Geberit Mapress Edelstahl є елементом монтажної системи, заснованої на технології затискання (press) — одному з найшвидших і найнадійніших способів з'єднання труб у санітарних та опалювальних системах. Корпус виготовлено з нержавіючої сталі марки 316 (1.4401 / CrNiMo), що означає підвищену стійкість до корозії порівняно зі стандартною аустенітною сталлю. Цей матеріал чудово підходить для випадків, коли робоче середовище або умови навколишнього середовища висувають високі вимоги — у промислових, суднобудівних установках та будівлях громадського призначення.

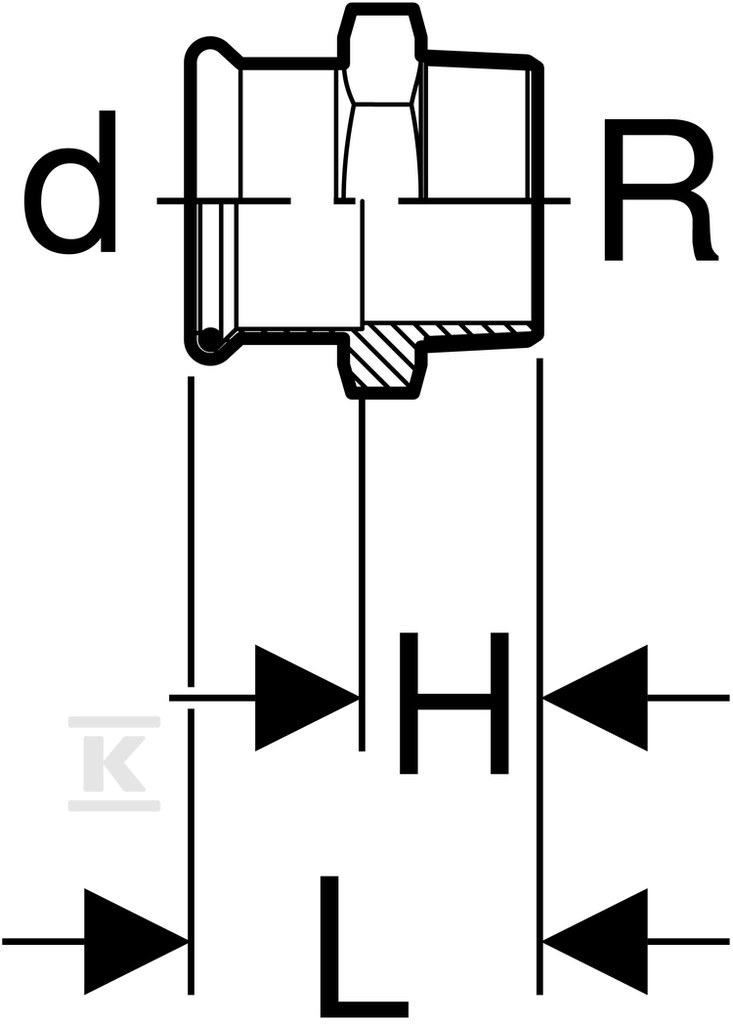

З'єднання з боку труби — це муфта затискна із зовнішнім діаметром 22 mm (DN 20) з контуром M — сумісна із затискними губками системи Geberit Mapress. Довжина цього приєднання становить 21 mm, а товщина стінки — 1,2 mm. Другий кінець — це зовнішня конічна різьба BSPT-R згідно з нормами ISO 7-1 та EN 10226-1, дюймова (R=1''), довжиною 25 mm. Загальна довжина з'єднувача становить 46 mm.

Ущільнення забезпечує чорне кільце з матеріалу CIIR — хлоропреновий каучук з хорошою хімічною та температурною стійкістю. З'єднувач постачається з уже встановленими ущільнювачами.

Безпека та контроль якості

Система Mapress вирізняється характеристикою „unverpresst undicht" — тобто негерметичністю до виконання затискання. Якщо монтажник забуде або неправильно виконає press-з'єднання, елемент буде протікати вже під час випробування тиском — що усуває ризик прихованого негерметичного з'єднання після закриття штроб та засипання інсталяції.

Додатковим полегшенням під час монтажу є індикатор затискання (press indicator) та прозора захисна заглушка на press-муфті, яка захищає внутрішню частину чаші від забруднення на будівельному майданчику.

Конструкція пристосована до витримування високих осьових навантажень — це підтверджує параметр висока міцність на розтяг.

Застосування та сумісність

Перехідний з'єднувач Geberit Mapress Edelstahl знаходить застосування у трьох основних сферах:

• Haustechnik — системи центрального опалення, гарячого та холодного господарського водопостачання в житлових та комерційних будівлях,
• Промисловість — технологічні установки, що потребують корозійної стійкості та герметичності при вищих параметрах тиску,
• Shipbuilding — суднобудування, де нержавіюча сталь 316 добре справляється у складних умовах вологості та солоного повітря.

Дюймова конічна різьба дозволяє з'єднувати з арматурою, що має внутрішню різьбу — кульовими кранами, фільтрами, редукціями чи циркуляційними насосами. Завдяки цьому елемент є природною ланкою між системою press-трубопроводів та традиційними різьбовими з'єднаннями.

Поверхні обох приєднань залишаються в необробленому стані (без додаткової обробки), що є стандартом для цього типу монтажного обладнання — вони не потребують додаткового антикорозійного захисту перед монтажем.

Продукт є частиною закритої системи Geberit Mapress Edelstahl — усі елементи спроектовані між собою з урахуванням взаємної сумісності за тиском та герметичністю.
