Перехідник Geberit Mapress Edelstahl із зовнішньою різьбою: d=22mm, R=3/4'' 31707

Прецизійне з'єднання труби з різьбою в системі Geberit Mapress

Перехідний з'єднувач Geberit Mapress Edelstahl дозволяє з'єднати системну трубу із зовнішнім діаметром 22 mm із зовнішньою конічною різьбою BSPT-R 3/4 дюйма. Виготовлений із нержавіючої сталі CrNiMo 1.4401 (EN 10088) — того ж самого сорту, що і в першому та другому з'єднанні — забезпечує матеріальну однорідність усього трубопроводу.

Конструкція, заснована на затискному профілі M з боку муфти, дозволяє досягти герметичності з'єднання лише після правильного обпресування спеціально призначеними для цієї системи клещами. До моменту виконання операції press з'єднання залишається негерметичним, що є вбудованим механізмом контролю для монтажника. Індикатор затискання видимий як характерний конструктивний елемент, що підтверджує правильність деформації.

Муфта для обпресування постачається з прозорою захисною пластиковою заглушкою, яка захищає внутрішню частину лійки від забруднення під час транспортування та на будівельному майданчику. Ущільнювач, виготовлений з CIIR, гарантує герметичність у широкому діапазоні робочих температур і тисків.

Сфера застосування та сумісність середовищ

З'єднувач належить до універсальної родини елементів Geberit Mapress Edelstahl, тому перелік робочих середовищ є надзвичайно широким:

• холодна та гаряча вода,
• охолоджувальна та опалювальна вода — як без протизамерзних добавок, так і з ними,
• теплоносій до 120°C, насичена пара до 120°C,
• виробнича, технологічна та підготовлена вода,
• дощова вода, сірі та чорні стічні води при pH > 6,0,
• мокрі спринклери та спринклерні установки,
• хімікати та технічні рідини,
• стиснене повітря (клас чистоти оливи 0-3),
• вакуум та інертні гази (наприклад, азот),
• промислові гази — ацетилен, захисні гази для зварювання.

Застосування охоплює побутові, промислові та суднової інсталяції — тому конструкція враховує специфічні вимоги морського будівництва.

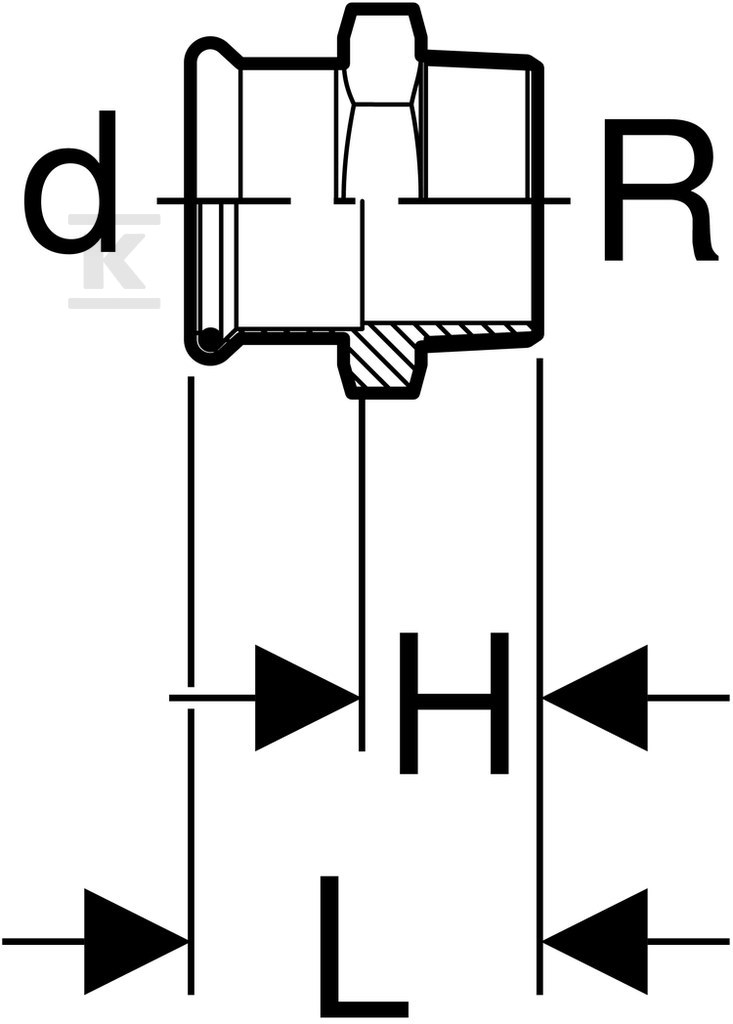

Геометричні параметри

Параметр	Значення
Номінальний діаметр	DN20
Зовнішній діаметр труби	22 mm
Зовнішня різьба	R 3/4 дюйма BSPT-R
Загальна довжина	44 mm
Довжина обпресувальної муфти	21 mm
Довжина різьби	23 mm
Товщина стінки муфти	1,2 mm

З'єднання не має зливного клапана або повітровідвідника — це чистий перехідний елемент без додаткової арматури.

Матеріали та довговічність

Нержавіюча сталь 316 (1.4401 / AISI 316), що містить молібден, характеризується підвищеною стійкістю до піттингової та щілинної корозії. Цей сорт добре зарекомендував себе в інсталяціях з водою змінного хімічного складу та в промислових середовищах.

Відсутність додаткової обробки поверхні (стан без обробки) означає природну пасивацію нержавіючої сталі — утворення оксидної плівки на поверхні металу, яка створюється самостійно і слугує антикорозійним бар'єром без необхідності нанесення лакофарбового чи гальванічного покриття.
