Перехідний з'єднувач Geberit Mapress нержавіюча сталь із зовнішньою різьбою: d=18mm, R=1/2'' 31704

Система press-з'єднань для санітарних та промислових установок

Перехідна муфта Geberit Mapress Edelstahl є елементом розгалуженої трубопровідної системи з нержавіючої сталі, призначеної для швидкого та надійного виконання з'єднань у водопровідних, опалювальних, газових та промислових установках.

Виріб оснащений прес-муфтою діаметром 18 mm та зовнішньою різьбою BSPT-R 1/2 cala, що дозволяє з'єднувати труби Mapress з різьбовою арматурою або іншими елементами установки.

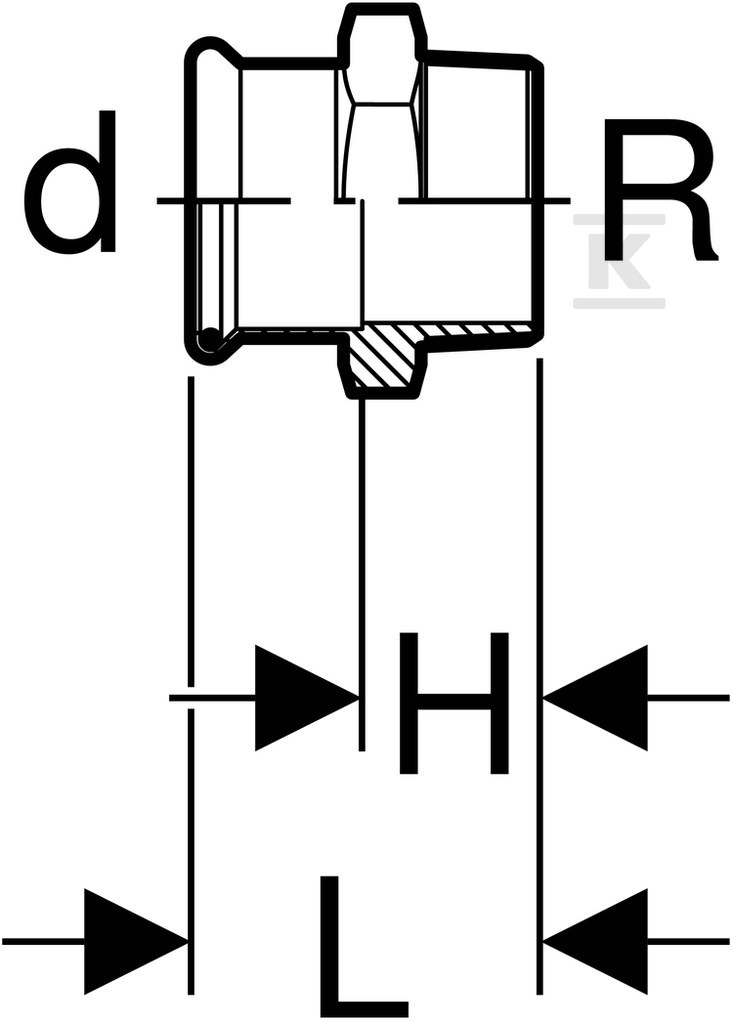

Конструкція базується на профілі M, який вимагає використання затискних губок того ж типу — стандартні губки інших виробників не підійдуть. Загальна довжина з'єднання становить 42 mm, при цьому довжина прес-частини становить 20 mm, а різьбова частина має довжину 22 mm. Стінка муфти має товщину 1 mm, що забезпечує належну жорсткість при збереженні низької маси.

Матеріали та корозійна стійкість

Обидва з'єднання виготовлені з нержавіючої сталі CrNiMo 1.4401 (відповідно до стандарту EN 10088), загальновідомої як сталь 316. Цей сорт містить молібден, який підвищує стійкість до піттингової корозії, що є важливим в установках з хлорованою водою або в морському середовищі. Поверхні обох кінців залишаються без обробки (без додаткового захисного покриття), що є типовим для систем Mapress і не впливає негативно на довговічність з'єднання.

Герметичність забезпечує чорна прокладка з CIIR (хлоропреновий каучук), стійка до впливу гарячої води, насиченої пари та багатьох промислових середовищ. Усі елементи заводсько заглушені — муфта має прозору захисну заглушку, що захищає внутрішню частину від забруднення під час транспортування та зберігання.

Сфера застосування та сумісність середовищ

З'єднання підходить для широкого спектра застосувань:

• Питна вода — установки холодної та гарячої господарської води,
• Опалювальні та охолоджувальні агенти — гріюча вода до 120°C, насичена пара до 120°C, гліколі,
• Промислова вода — технологічна, підготовлена, дощова вода (при pH >6,0),
• Стічні води — сірі та чорні при pH >6,0,
• Стиснене повітря — клас чистоти оливи 0-3,
• Технічні гази — азот як інертний газ, ацетилен та захисні гази для зварювання,
• Хімія та технічні рідини — вогнегасильні форсунки та вибрані хімічні речовини,
• **Вакуум.

Система знаходить застосування як у житлових та громадських будівлях, так і в промислових об'єктах та суднових установках.

Монтаж та характеристики press-з'єднання

З'єднання здійснюється методом пресування — без зварювання чи паяння. Ключовою особливістю є індикатор затискання: видимий елемент інформує монтажника про правильність виконання з'єднання. Другою важливою особливістю є функція «unverpresst undicht» — до пресування з'єднання залишається негерметичним (не тримає тиску), що усуває ризик помилкового недокручування або недопресування.

Процес монтажу виглядає так: зняти прозору захисну заглушку з муфти, вставити трубу до упору в прес-муфту, виконати пресування губками профілю M, а потім перевірити індикатор затискання як підтвердження правильності. Цей метод скорочує час монтажу навіть на кілька десятків відсотків порівняно з традиційними різьбовими чи зварювальними методами — особливо у важкодоступних місцях або при великій кількості з'єднань.

Виріб постачається заводським чином заглушеним і готовим до монтажу без додаткової підготовки поверхні чи герметизації різьби анаеробним засобом — прокладка CIIR забезпечує герметичність різьбового з'єднання вже при стандартному затягуванні.
