Перехідник Geberit Mapress Edelstahl із зовнішньою різьбою: d=15mm, R=3/4'' 31714

System Mapress Edelstahl - прецизійні трубні з'єднання

Перехідна муфта Geberit Mapress — це елемент системи pressfitting, призначений для створення герметичних з'єднань між трубами та різьбовою арматурою. Конструкція на основі профілю M забезпечує швидкий та надійний монтаж методом пресування — без необхідності зварювання чи нарізання різьби на місці встановлення.

Продукт складається з двох різних типів з'єднань: одна сторона — це муфта затискна, адаптована для труб із зовнішнім діаметром 15 mm (DN 12), інша — зовнішня конічна газова різьба BSPT-R розміром 3/4 дюйма. Така комбінація дозволяє безпосередньо з'єднувати ділянку трубопровідної інсталяції із засувками, фільтрами чи іншими елементами, оснащеними дюймовою різьбою.

Матеріали та виконання

Корпус з'єднання виготовлено з нержавіючої сталі 316 (1.4401) — високолегованої аустенітної Cr-Ni-Mo-сталі, яка характеризується підвищеною корозійною стійкістю порівняно зі стандартними нержавіючими сталями. Ця марка сталі особливо ефективна в системах водопостачання, що піддаються впливу агресивного хімічного середовища.

Зовнішня різьба є окремим елементом, виготовленим із нержавіючої сталі 1.4571 — також високолегованої Cr-Ni-Mo-сталі згідно з DIN EN 10088. Завдяки цьому як pressfitting-частина, так і різьбова частина зберігають цілісну корозійну стійкість у всьому робочому діапазоні.

Ущільнення забезпечує кільце типу CIIR (бутиловий каучук) — матеріал, призначений для питних та технічних систем, схвалений Федеральним управлінням охорони навколишнього середовища. Усі ущільнювачі встановлені на заводі в корпусі, що усуває ризик помилки під час монтажу.

Робочі параметри та сфера застосування

Система Geberit Mapress Edelstahl працює при робочому тиску до 16 bar та температурі до 140°C, що охоплює більшість типових інсталяцій опалення, ГВП (гарячого водопостачання) та тепломереж. Виробник також допускає роботу з насиченою водяною парою (до 155°C при max. 4,5 bar) та сонярними інсталяціями (від -25°C до +220°C, але з необхідністю окремого підтвердження від Geberit).

Діапазон середовищ є широким:

Середовище	Температура	Тиск
Питна вода (холодна та гаряча)	0-100°C	max. 16 bar
Опалювальна вода з інгібіторами	-30-120°C	max. 16 bar
Тепломережі (Fernwärme)	до 140°C	max. 16 bar
Насичена пара	до 155°C	max. 4,5 bar
Дощова / стічна вода	pH >6,0	max. 16 bar
Спринклери / пожежогасіння	-	max. 16 bar

Крім того, система підходить для промислових установок — стисненого повітря (клас чистоти мастила 0-3), інертних газів чи технічних хімікатів.

Рішення для підтримки безпеки монтажу

Однією з ключових особливостей системи Mapress є функція „unverpresst undicht“ — тобто сигналізація негерметичності у разі неправильно виконаного з'єднання. Якщо муфта не була належним чином запресована, випробування під тиском негайно виявить витік — таким чином монтажник отримує впевненість у герметичності перед введенням інсталяції в експлуатацію.

Додатково кожна pressfitting-муфта оснащена прозорим захисним ковпачком, що захищає ущільнювач від забруднення під час транспортування та зберігання, а також індикатором пресування, який повідомляє про правильне положення губок.

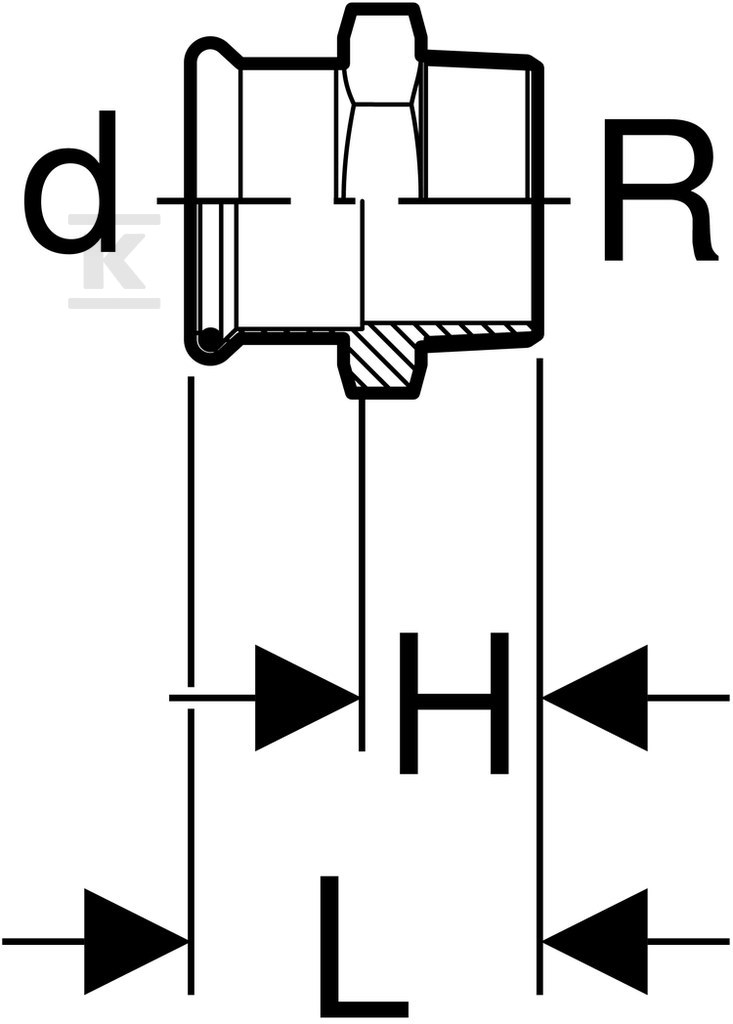

Загальна довжина з'єднання становить 43 mm, при цьому pressfitting-частина має довжину 20 mm, а різьбова частина — 23 mm. Компактні розміри полегшують прокладання трубопроводів у обмежених інсталяційних просторах.

Система протестована DVGW (Німецькою асоціацією газової та водяної галузей) згідно з робочим листом W534 — це гарантує відповідність суворим технічним вимогам, що діють на європейському ринку інсталяцій.
