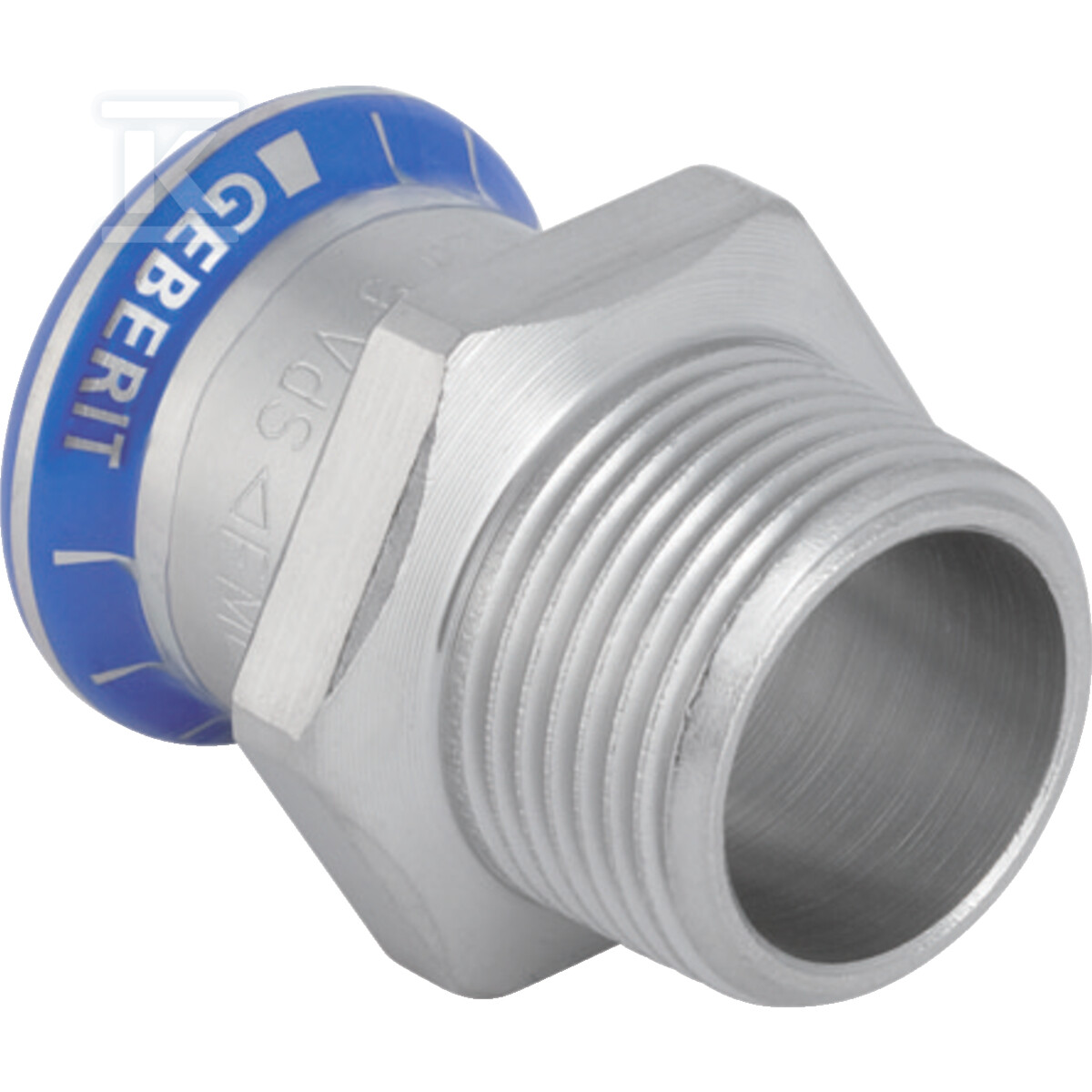

Перехідний з'єднувач Geberit Mapress нержавіюча сталь із зовнішньою різьбою: d=15mm, R=1/2'' 31703

Перехід між системою press та різьбою

Перехідний з'єднувач Geberit Mapress Edelstahl дозволяє перейти з системної труби Mapress на зовнішню різьбу BSPT-R — завдяки цьому монтажники можуть без проблем з'єднувати ділянки труб із різьбовою арматурою, клапанами або споживаючими пристроями, що мають стандартні різьбові з'єднання.

Конструкція та матеріали

Корпус з'єднувача виготовлено з нержавіючої сталі CrNiMo-Stahl 1.4401 згідно з нормою DIN EN 10088 — цей сорт сталі чудово підходить як для санітарних, так і для промислових чи суднових установок.

З'єднання типу press має профіль M — затискна муфта із зовнішнім діаметром 15 mm та товщиною стінки 1 mm відповідає номінальному розміру DN12/15; загальна довжина елемента становить 41 mm, а довжина самого press-з'єднання — 20 mm.

Різьбова сторона — це конічна зовнішня різьба BSPT-R згідно з нормами ISO 7-1 та EN 10226-1 розміром R 1/2". Ущільнювач CIIR, встановлений у канавці, забезпечує герметичність різьбового з'єднання без необхідності використання PTFE-стрічки чи ущільнювальних паст.

Системні функції

З'єднувач оснащений press-індикатором, який сигналізує про правильно виконане з'єднання — недостатнє стискання губок залишає елемент негерметичним, що виключає ризик прихованої помилки монтажу. Муфта закрита прозорим ковпачком, який захищає від забруднення під час транспортування та зберігання перед монтажем.

Застосування та габаритні розміри

Перехідний з'єднувач Geberit Mapress Edelstahl підходить як для побутових та комерційних, так і для промислових та суднових установок:

Середовище	Діапазон
Питна вода (холодна та гаряча)	✓
Нагрівальна / охолоджувальна вода	✓
Тепломережа	≤120 °C
Насичена пара	≤120 °C
Технологічна та процесна вода	✓
Дощова вода	pH >6,0
Сірі та чорні стоки	pH >6,0
Протипожежна вода / спринклерна система	✓
Хімічні та технічні з'єднувачі	✓
Стиснене повітря	клас чистоти мастила 0-3
Інертні гази (напр. азот)	✓
Промислові гази (напр. ацетилен)	✓

Завдяки високій міцності на розтяг елемент підходить для установок, що працюють під робочим тиском, типовим для опалювальних та санітарних систем — нержавіюча сталь зберігає механічні параметри у широкому діапазоні температур.

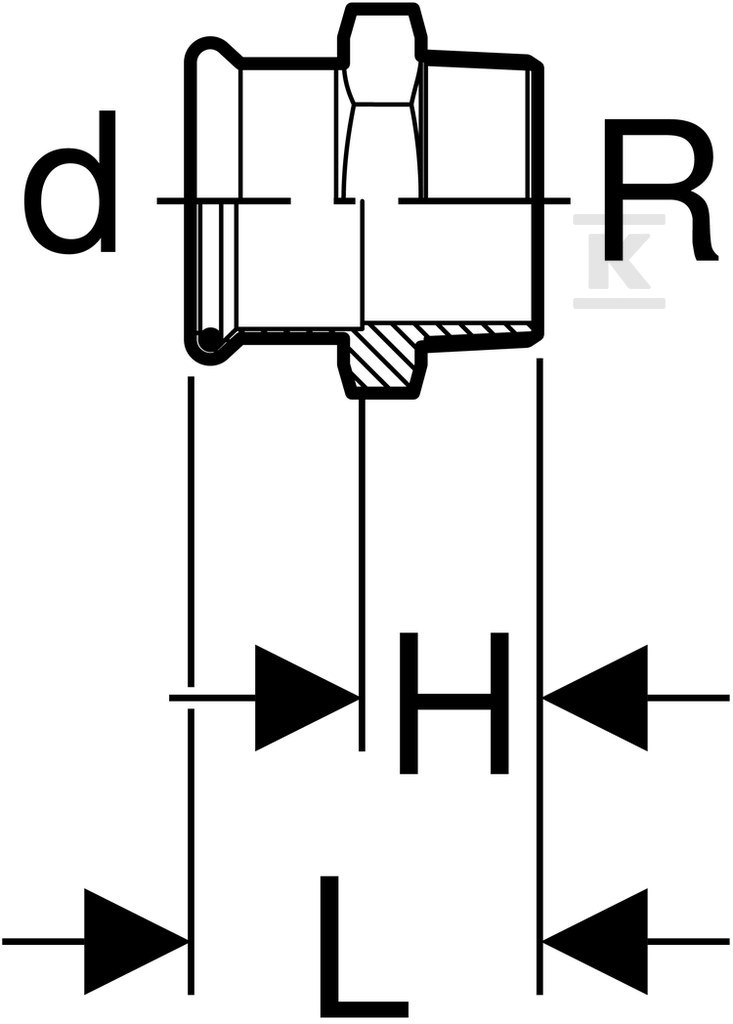

Елемент має компактну конструкцію — різьбова сторона виступає приблизно на 21 mm від корпусу; одинична маса становить близько 58 g. Профілі M, що використовуються Geberit, сумісні зі стандартними губками прес-інструменту, які використовуються з цим профілем більшістю виробників монтажного інструменту — монтажник може використовувати свої наявні губки без необхідності придбання спеціалізованих аксесуарів, що не входять до типового оснащення монтажної бригади.
