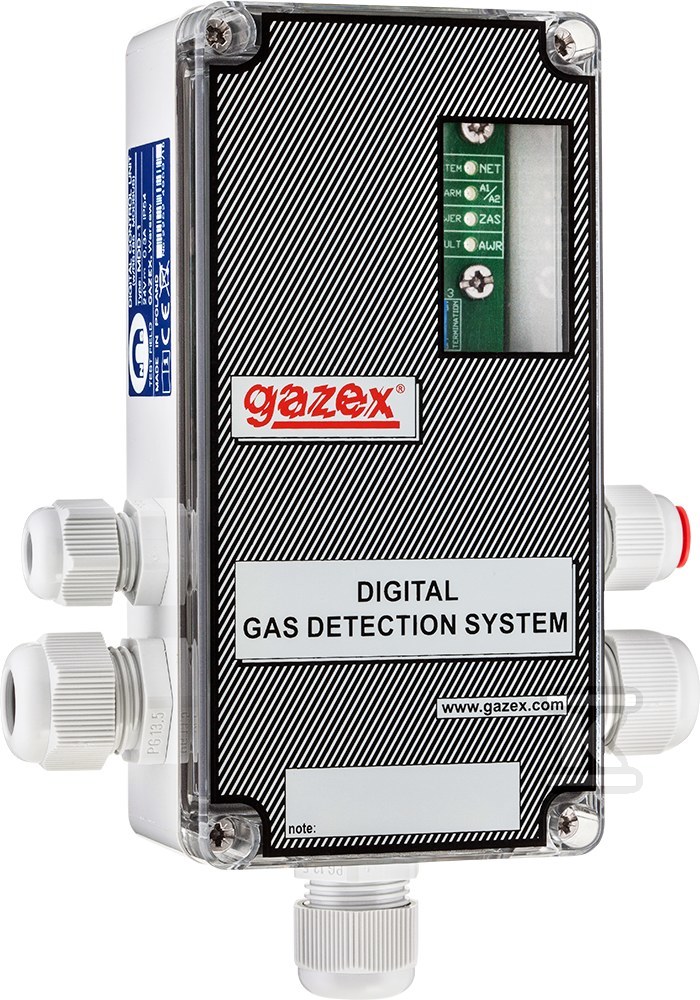

Модуль керування MDD-1 1 вхід.DEX/F або DEX/P, "магістральний", корпус звичайний IP54

Модуль керування MDD-1 є ключовим елементом систем виявлення газів, що дозволяє інтегрувати окремий детектор вимірювальний або пороговий з цифровою шиною RS485. Пристрій виконує функцію інтерфейсу між детектором і системою вищого рівня, одночасно забезпечуючи обмеження напруги та потужності живлення. Монтаж модуля слід проводити поза потенційно вибухонебезпечною зоною.

Функціональність та застосування

Модуль MDD-1 сумісний з детекторами типу DEX/P, DG/P, DEX/F, DG/F та DG.EN. Завдяки цьому дозволяє будувати гнучкі та масштабовані системи моніторингу газів. У Цифровій Системі Виявлення Газів (CSDG) модуль розглядається як стандартний детектор, що спрощує конфігурацію та управління системою. Можливість безконтактного тестування та сигналізація несправності дроту сигнального детектора підвищують надійність всієї системи. Живлення модуля відбувається за допомогою напруги 24V=.

Конструкція та монтаж

Модуль MDD-1 характеризується міцною конструкцією та герметичним корпусом з ABS/PC, що забезпечує стійкість до механічних пошкоджень та умов навколишнього середовища. Затискачі приєднання є безгвинтовими та знімними, що значно полегшує та прискорює встановлення та обслуговування. Можливість підключення багатожильних дротів без необхідності використання додаткових гільз додатково спрощує процес монтажу. Модуль можна впіймати в будь-яке місце цифрової шини RS-485, а також встановити як термінатор мережі. Конфігурація налаштувань відбувається за допомогою спеціалізованого програмного забезпечення „DETnet View”, доступного на сайті виробника Gazex.

Переваги для монтажника та користувача:

• Швидкий монтаж: Безгвинтові затискачі та можливість підключення багатожильних дротів мінімізують час встановлення.
• Гнучкість: Сумісність з різними типами детекторів дозволяє адаптувати систему до специфічних потреб.
• Надійність: Сигналізація несправності дроту сигнального та безконтактне тестування підвищують безпеку роботи системи.
• Легка конфігурація: Спеціалізоване програмне забезпечення „DETnet View” спрощує процес конфігурації та управління системою.
• Масштабованість: Можливість впіймати в будь-яке місце цифрової шини полегшує розширення системи в майбутньому.
• Проста діагностика: Модуль сигналізує про несправності, що полегшує локалізацію проблем у системі виявлення газів.
• Гальванічна ізоляція порту RS-485: Забезпечує захист від перешкод та перенапруг у комунікаційній мережі.
