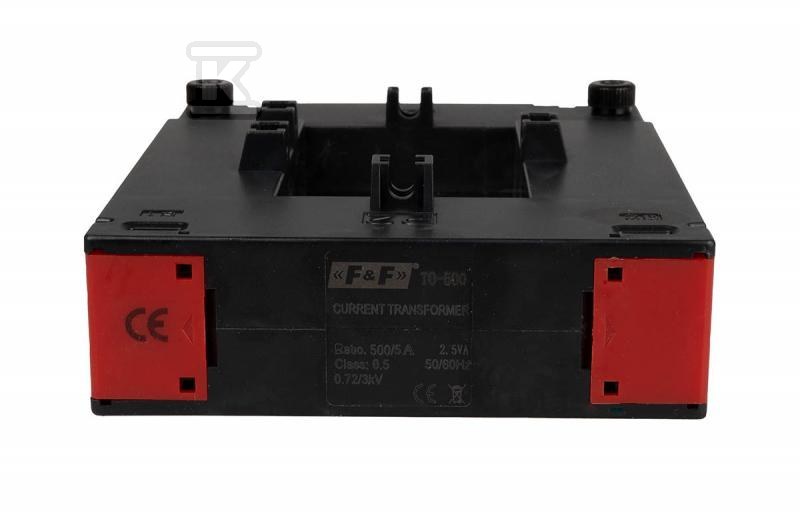

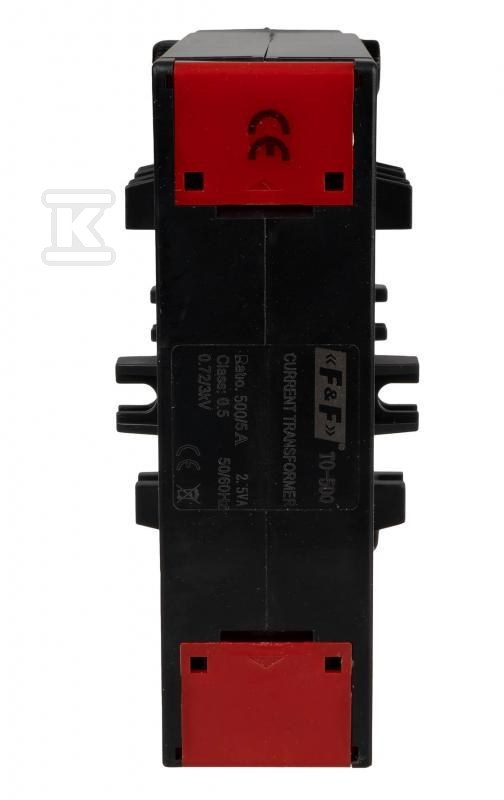

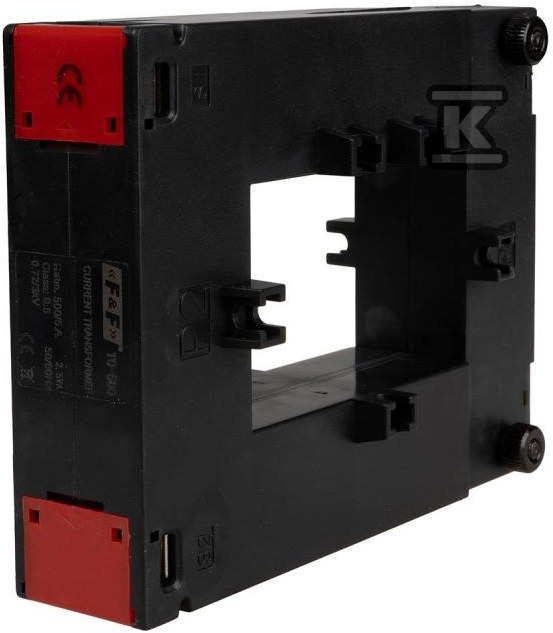

Трансформатор струму з розімкненим осердям 500-5A клас 0,5 TO-500-5

Прецизійне вимірювання великих струмів у компактному корпусі

Трансформатор струму TO-500-5 — це професійне рішення для вимірювання та моніторингу електричних установок з високим навантаженням. Завдяки рознімному осердю він дозволяє здійснювати монтаж на існуючих проводах без необхідності їх розриву, що значно спрощує інсталяцію в наявних системах.

Принцип дії та конструкція

Пристрій працює за принципом пропорційного перетворення — провід із вимірюваним струмом (500A) проходить через головний отвір розміром 80×50mm, фактично утворюючи один виток первинної обмотки. Вторинна обмотка з номінальним струмом 5A підключається через гвинтові клеми S1/S2 до вимірювального кола контрольного пристрою.

Співвідношення інтенсивностей в обох обмотках залишається постійним і визначає коефіцієнт трансформації N = IPn/ISn = 500/5 = 100. Виміряний вторинний струм дозволяє визначити первинне значення за формулою IPm = ISm × N.

Електричні параметри та безпека

Модель характеризується класом точності 0,5, що забезпечує високу прецизійність вимірювань для вимогливих промислових застосувань. Повна видима потужність 2,5 VA гарантує відповідну продуктивність при збереженні компактних розмірів.

Пристрій працює в діапазоні частот 50-60Hz при максимальній робочій напрузі 0,66kV AC. Ізоляція витримує напругу пробою 3kV протягом хвилини, забезпечуючи безпечну роботу в промислових умовах.

Коефіцієнт безпеки FS < 5 захищає від наслідків перевантаження, а ступінь захисту IP20 захищає від випадкового дотику до частин під напругою.

Умови експлуатації та монтаж

Трансформатор зберігає повну функціональність у температурі від -15°C до +50°C, демонструючи ефективність як у холодильних камерах, так і в гарячих промислових середовищах. Він може бути встановлений вертикально або горизонтально на розподільчій панелі.

Рекомендується підключення вторинного кола проводом діаметром мінімум 2,5mm² та заземлення клеми S2 для оптимальної стабільності вимірювань.

Відповідність та норми

Продукт відповідає вимогам стандарту IEC 60044-1, що гарантує міжнародну відповідність та безпечну експлуатацію в системах автоматики та енергетичних вимірювань.

Компактна конструкція розміром 145×114×32mm та вагою близько 0,9kg полегшує монтаж в обмеженому просторі щита, зберігаючи повну функціональність вимірювань для установок до 500A.
