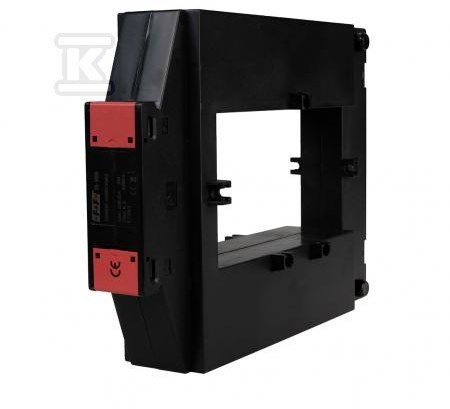

Трансформатор струму з розімкненим осердям 2000-5A клас 0,5 TO-2000-5

Професійне вимірювання високих струмів у компактному корпусі

Трансформатор струму TO-2000-5 — це однофазний вимірювальний пристрій, розроблений для точного моніторингу інсталяцій з високою інтенсивністю струму до 2000A. Завдяки рознімному осердю він дозволяє легко монтувати пристрій на існуючих проводах без необхідності їх розриву — що особливо важливо при модернізації промислових установок.

Конструкція та принцип дії

Пристрій працює за принципом електромагнітної трансформації, де провід із вимірюваним струмом (P1/P2) становить первинну обмотку з одним витком. Феромагнітне осердя, виготовлене з високоякісних матеріалів, забезпечує лінійну характеристику перетворення у всьому робочому діапазоні.

Електричні параметри та точність вимірювання

Трансформація 2000/5A при повній потужності 10 VA гарантує високу точність класу 0,5. Коефіцієнт безпеки FS < 5 захищає пристрій від пошкодження при тимчасових перевантаженнях.

Номінальний вторинний струм становить стандартно 5A — найпопулярніше значення, що використовується у вимірювальних приладах. Максимальна робоча напруга 0,66 kV AC та напруга пробою ізоляції 3 kV/1 min забезпечують безпечну роботу в типових енергетичних мережах низької напруги.

Безпека експлуатації та рекомендації щодо монтажу

Пристрій вимагає суворого дотримання правил безпеки під час монтажу та експлуатації. Забороняється розмикати вторинне коло під час роботи — це загрожує ураженням електричним струмом або пошкодженням пристрою через появу високої напруги.

Обов'язкове заземлення клеми S2 для особистої безпеки та захисту від електромагнітних перешкод. Рекомендоване підключення вторинним проводом із перерізом мінімум 2,5 mm² для мінімізації втрат потужності.

Вторинне коло має бути постійно замкненим через опір навантаження (вимірювальний прилад або шунт). Розрив цього кола індукує небезпечну напругу порядку кількох кіловольт.

Монтаж, умови роботи та габаритні розміри

Вимірювальний отвір розміром 80×121 mm дозволяє обслуговувати шини та окремі проводи значних діаметрів без необхідності їх механічної модифікації.

Монтаж здійснюється на розподільчі щити за допомогою стандартних кріплень — виробник допускає як вертикальну, так і горизонтальну орієнтацію без впливу на точність вимірювання.

Момент затягування болтових з'єднань S1/S2 становить стандартно 0,5 Nm для забезпечення надійного електричного контакту при проводах перерізом до 4 mm².

Пристрій зберігає повну функціональність у температурному діапазоні від -15°C до +50°C. Ступінь захисту IP20 захищає від дотику до частин під напругою та доступу твердих тіл розміром понад 12mm.

Робоча частота охоплює стандартний європейський діапазон 50÷60 Hz із збереженням метрологічних параметрів у всьому частотному спектрі.

Відповідність стандартам

Продукт відповідає вимогам міжнародного стандарту IEC щодо однофазних трансформаторів для вимірювань.
