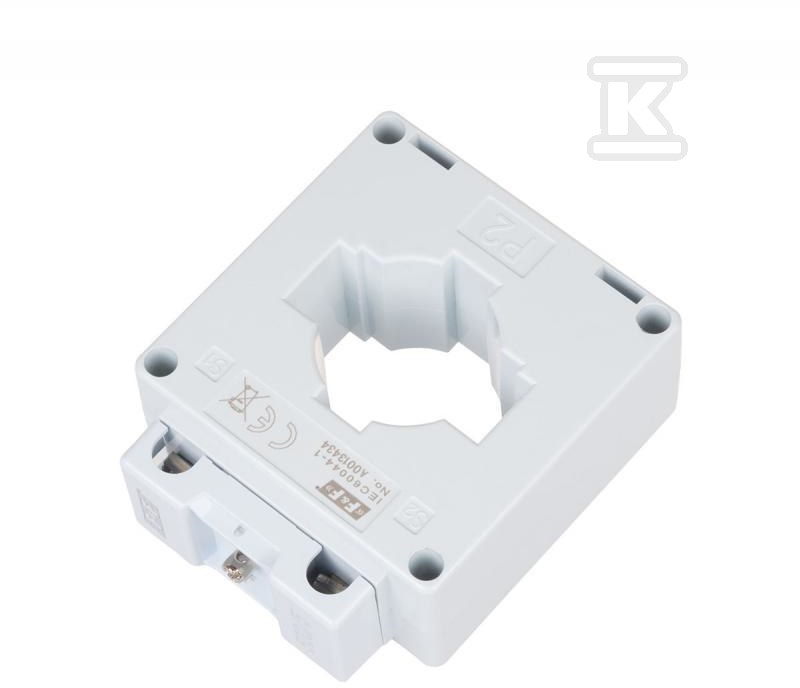

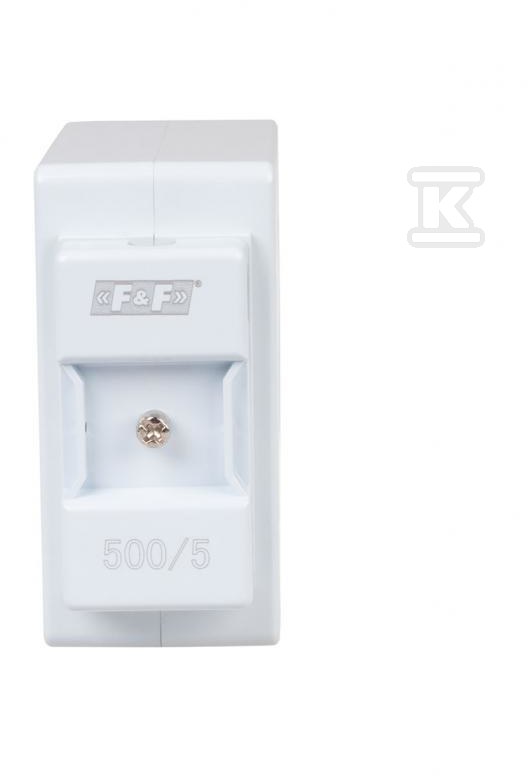

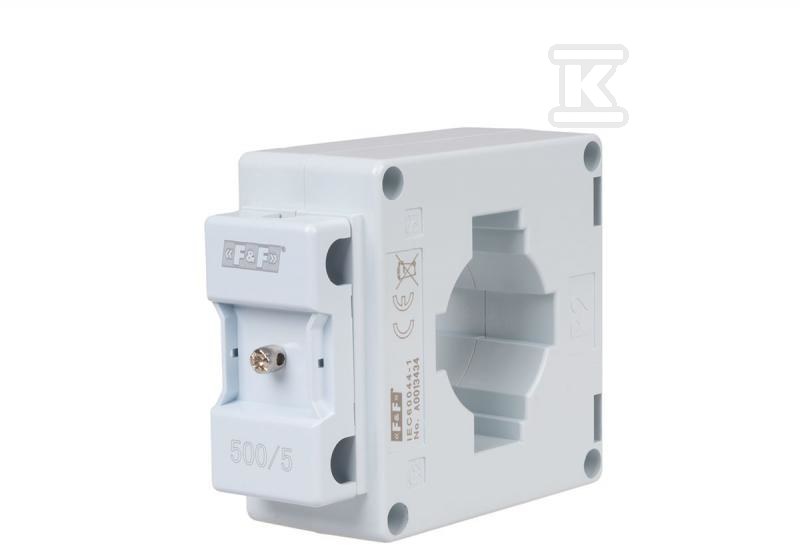

Трансформатор струму 500/5A Ø22, клас 0,5 TI-500-5

Однофазний трансформатор струму для вимірювання високих значень інтенсивності

Трансформатор струму TI-500-5 — це професійний вимірювальний прилад, призначений для пропорційного перетворення великих значень струму на нижчі значення, адаптовані до вимірювальних діапазонів контрольних та вимірювальних приладів. Ця модель характеризується високим класом точності 0,5, що забезпечує точні вимірювання в промислових та енергетичних застосуваннях.

Конструкція та електричні параметри

Пристрій виготовлений як однофазний трансформатор із замкненим осердям, що гарантує стабільну роботу та мінімізацію магнітних втрат. Коефіцієнт трансформації становить lp/ls = 500/5, що означає, що при первинному струмі 500 A ми отримуємо стандартний вторинний струм 5 A.

Трансформатор працює на частоті 50÷60 Hz і може застосовуватися в інсталяціях із максимальною напругою 0,66 kV AC. Напруга пробою ізоляції становить 3 kV протягом 1 хвилини, що забезпечує безпечну роботу в промислових умовах.

Механічні параметри та розміри

Модель TI-500-5 має діаметр отвору Ø22 mm, що дозволяє монтувати його на шинопроводи або проводи відповідного перерізу. Загальні розміри пристрою становлять 61 mm × 81 mm × 34 mm (ширина × висота × глибина).

Пристрій важить близько 0,235 kg, що полегшує монтаж і не створює надмірного навантаження на інсталяцію. Робоча температура знаходиться в діапазоні від -5°C до +40°C, що дозволяє використовувати його в більшості умов навколишнього середовища.

Монтаж та електричні з'єднання

Трансформатор може монтуватися як вертикально, так і горизонтально, що забезпечує гнучкість інсталяції в різних типах розподільчих щитів та електричних панелей. Він може бути встановлений безпосередньо на панелі або шинопроводі.

Вторинні з'єднання виконуються через гвинтові клеми S1/S2 з максимальним перерізом провідника 4 mm². Момент затягування клем має становити 0,5 Nm. Пристрій має один вхідний первинний контур.

Безпека та відповідність стандартам

Модель TI-500-5 відповідає вимогам стандарту IEC 60044-1 та має ступінь захисту IP20, що захищає від дотику пальцем та від доступу до небезпечних частин дротом.

Коефіцієнт безпеки становить FS < 5, а пристрій оснащений захистом від дотику відповідно до вимог ETIM. Підключення вторинного контуру виконано як гвинтове з'єднання для легкого сервісного встановлення.
