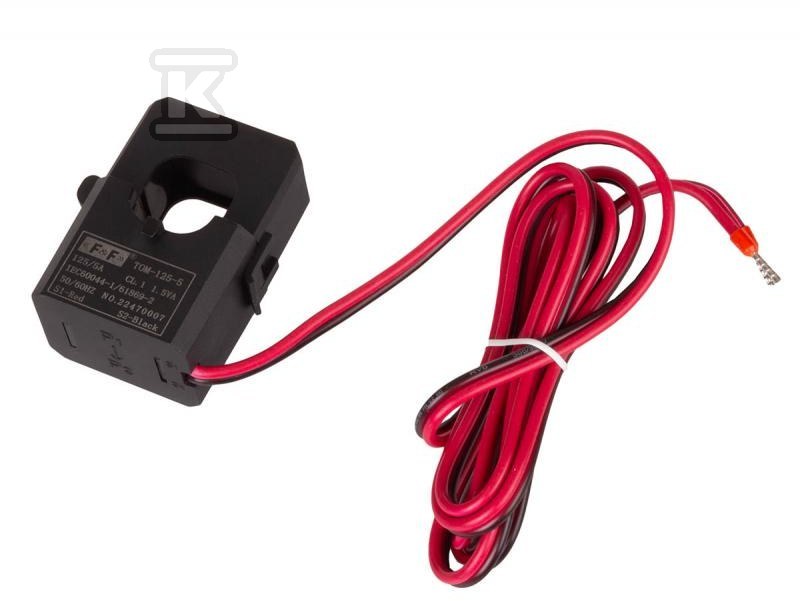

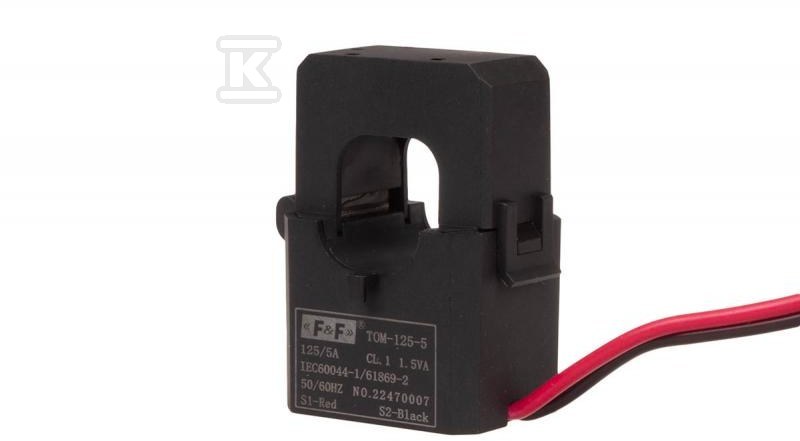

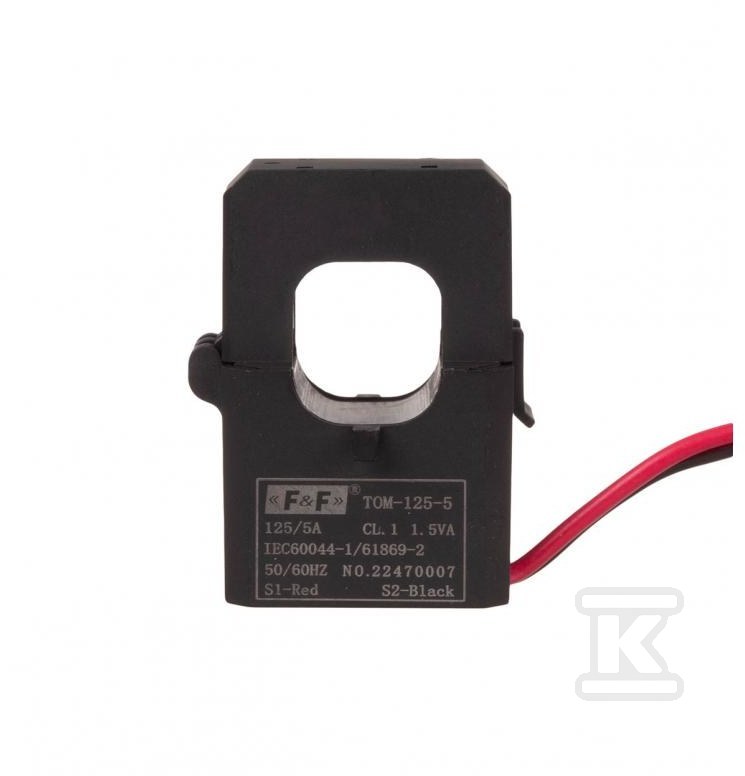

Мініатюрний трансформатор струму з роз'ємним осердям 125-5A клас 1 TOM-125-5

Прецизійне вимірювання струму в компактній формі

Мініатюрний трансформатор струму з розімкненим осердям TOM-125-5 — це професійне рішення для вимірювання сили струму в електричних інсталяціях. Завдяки трансформації 125/5A та класу точності 1, пристрій забезпечує точну трансформацію високих значень струму у стандартні вимірювальні сигнали 5A, сумісні з більшістю контрольно-вимірювальних приладів.

Конструкція та матеріали

Трансформатор виконаний як однофазна конструкція з розімкненим осердям, що дозволяє здійснювати монтаж на існуючих проводах без необхідності їх розриву. Осердя типу split забезпечує легке встановлення та демонтаж під час монтажу або технічного обслуговування. Компактний корпус розміром 45×67×35 mm поміщається у стандартні розподільчі щити, а діаметр отвору fi22 mm дозволяє монтувати його на проводах зі значним перерізом.

Електричні параметри та безпека

Пристрій працює при номінальному первинному струмі 125A, трансформуючи його у вторинний струм 5A. Повна потужність становить 1,5 VA, що є оптимальним для більшості вимірювальних застосувань. Конструкція забезпечує напругу пробою ізоляції близько 2 kV протягом хвилини, гарантуючи безпечну роботу в інсталяціях із напругою до 0,66 kV AC.

Коефіцієнт безпеки FS ≤ 2 захищає від перевантажень, а робоча частота 50÷60 Hz відповідає стандартним вимогам енергомереж. Робоча температура від -15°C до +45°C дозволяє використовувати пристрій у різних умовах навколишнього середовища.

Монтаж та підключення

Трансформатор монтується на шину або безпосередньо на провід за допомогою монтажного отвору розміром 60×35 mm. Вторинна обмотка виведена через гвинтові клеми S1/S2, які забезпечують надійне з'єднання з вимірювальним колом. Рекомендується використовувати провід із перерізом не менше 2,5 mm² для вторинного з'єднання, а також заземлення клеми S2 для забезпечення належної роботи та безпеки.

Відповідність та норми

Продукт відповідає вимогам стандарту IEC 60044-1, що підтверджує його відповідність міжнародним стандартам для вимірювальних трансформаторів. Ступінь захисту IP20 забезпечує базовий захист від дотику та пилу, що підходить для внутрішніх інсталяцій. Пристрій має клас точності "1", що гарантує високу точність вимірювань у професійних контрольно-вимірювальних застосуваннях.
