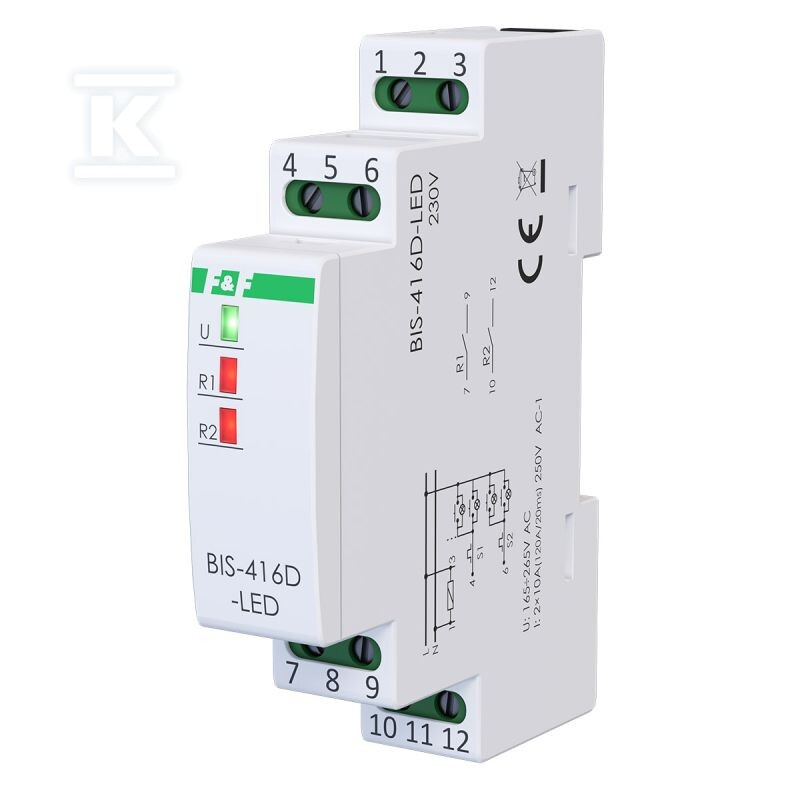

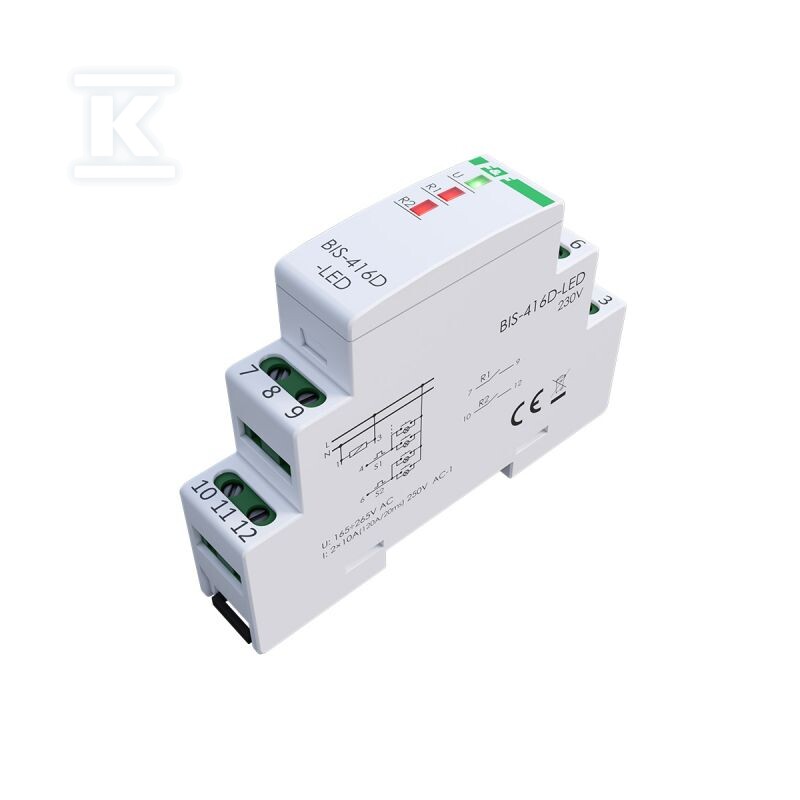

Бістабільний реле 2-канальний ввімк/вимк, BIS-416D-LED Un=230V, I=2x10A InRush(120A/20ms), контакти 2xNO, 1S, DIN

Універсальний бістабільний реле для керування освітленням та світлодіодними ланцюгами

Це двоканальне бістабільне реле BIS-416D-LED є рішенням для монтажників та користувачів, яким потрібне незалежне керування двома ланцюгами. Пристрій особливо корисний у системах світлодіодного освітлення, де обробка імпульсного пускового струму до 120A (протягом 20мс) є ключовою. Можливість співпраці з підсвіченими кнопками збільшує функціональність та гнучкість застосувань.

Застосування та функціональність

Реле BIS-416D-LED працює за принципом імпульсу – увімкнення приймача відбувається після короткого сигналу з кнопки моменту (дзвінкової). Наступний імпульс викликає вимкнення. Два незалежні канали, керовані окремими входами, дозволяють паралельно керувати двома ланцюгами. Важливою особливістю є відсутність "пам'яті" стану контактів – після зникнення живлення та повторного увімкнення, реле повертається до вимкненого стану, що запобігає неконтрольованому увімкненню приймачів після аварії живлення.

Монтаж та технічні параметри

Монтаж реле надзвичайно простий – відбувається на стандартній шині DIN TH-35, займаючи лише 1 модуль (18 мм ширини). Живлення пристрою становить 165÷265 V AC, а кожен канал може обробити навантаження до 10A. Підключення виконане за допомогою гвинтових клем 2,5 мм², які вимагають моменту затягування 0,4 Nm. Споживання потужності в режимі очікування становить лише 0,2 Вт, а під час роботи – 1 Вт. Реле працює в широкому діапазоні температур від -25°C до +50°C і має ступінь захисту IP20. Сигналізація стану живлення відбувається за допомогою зеленого світлодіода, а стану кожного каналу – за допомогою червоних світлодіодів. Затримка спрацювання знаходиться в межах 0,1 ÷ 0,2 с, а струм імпульсу керуючого не перевищує 5 мА.
