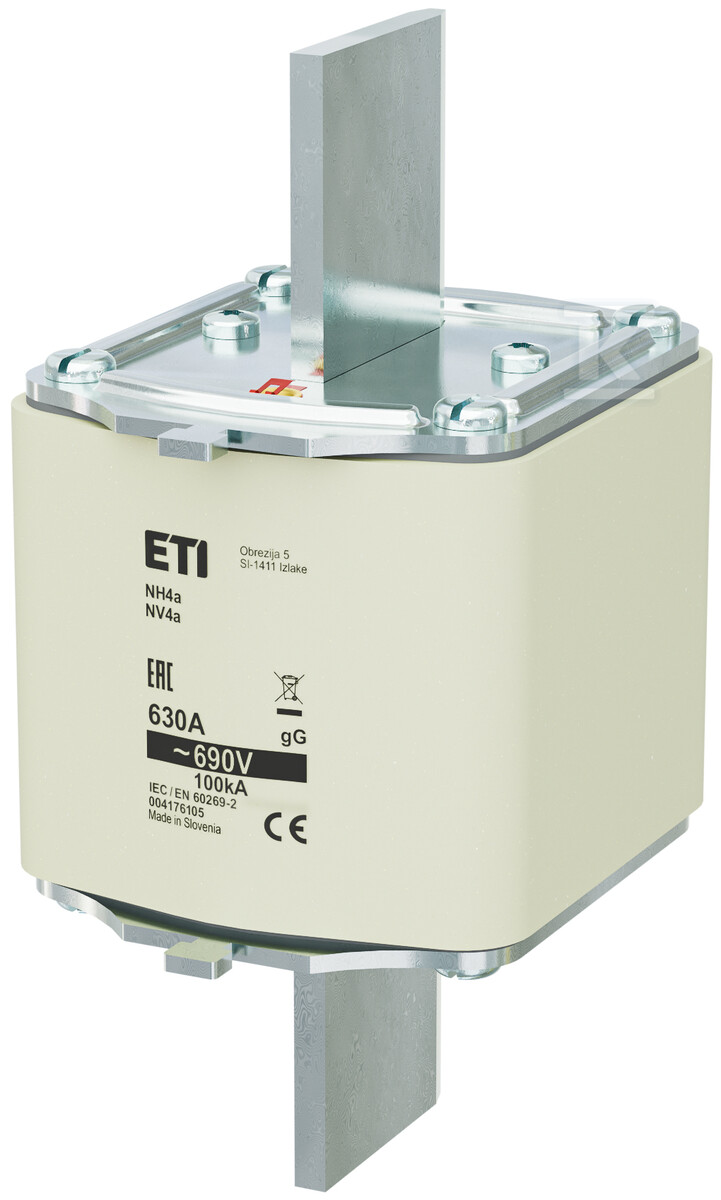

Вставка запобіжника - NH4a gG 630A/690V - з уповільненим спрацюванням 004176105

Надійна захист установки з плавким вкладишем NH4a

Плавкий вкладиш NH4a gG 630A/690V є елементом, що служить для захисту електричних установок від наслідків перевантажень і коротких замикань. Розроблений з урахуванням вимог промисловості, забезпечує ефективний захист і надійну роботу. Це перевірений компонент, що відповідає чинним нормам, ідеальний як для професійних монтажників, так і для кінцевих користувачів, які шукають надійний захист.

Характеристика та застосування

Плавкий вкладиш ножовий NH4a gG 630A/690V характеризується номінальним струмом 630A і номінальною напругою AC 690V. Клас gG означає, що це вкладиш загального призначення, що забезпечує повний діапазон захисту провідників від перевантажень і коротких замикань. Його конструкція, заснована на високоякісних матеріалах, гарантує стабільність електричних параметрів і тривалу експлуатацію. Індикатор спрацювання, розміщений на верхній кришці, полегшує швидку ідентифікацію перегорілого вкладиша.

Будова та переваги

Вкладиш виготовлений з міцного стеатиту, який забезпечує термічну стабільність. Ножові контакти, виготовлені з посрібленої латуні, мінімізують опір переходу і забезпечують надійний контакт. Алюмінієві кришки захищають від корозії, а заповнення корпусу кварцовим піском зі спеціальною грануляцією збільшує здатність вимкнення короткого замикання до 120kA. Завдяки цьому вкладиш пропонує:

• Ефективний захист: Захищає установку від пошкоджень, спричинених перевантаженнями та короткими замиканнями.
• Високу надійність: Міцна конструкція та високоякісні матеріали гарантують тривалу роботу.
• Легку ідентифікацію стану: Індикатор спрацювання на верхній кришці дозволяє швидко розпізнати перегорілий вкладиш.
• Відповідність нормам: Відповідає вимогам норм IEC 60269-1 та IEC 60269-2, забезпечуючи безпеку використання.
• Можливість віддаленої сигналізації: Співпраця з мікровимикачем NVS 5 дозволяє віддалену сигналізацію спрацювання плавкого вкладиша (потребує додаткового обладнання).

Варто пам'ятати про вибір відповідної основи для запобіжника або роз'єднувача для запобіжників, адаптованої до розміру NH4a та специфіки установки. Для вкладишів NH4 призначені спеціальні конструкції ножових контактів, що забезпечують правильний контакт із затискачами щелепної основи запобіжника. У разі використання в роз'єднувачах запобіжників HVL або KVL рекомендується використовувати плавкі вкладиші з вибивачем (NH.../K…) обладнані мікровимикачами для віддаленої сигналізації спрацювання.
