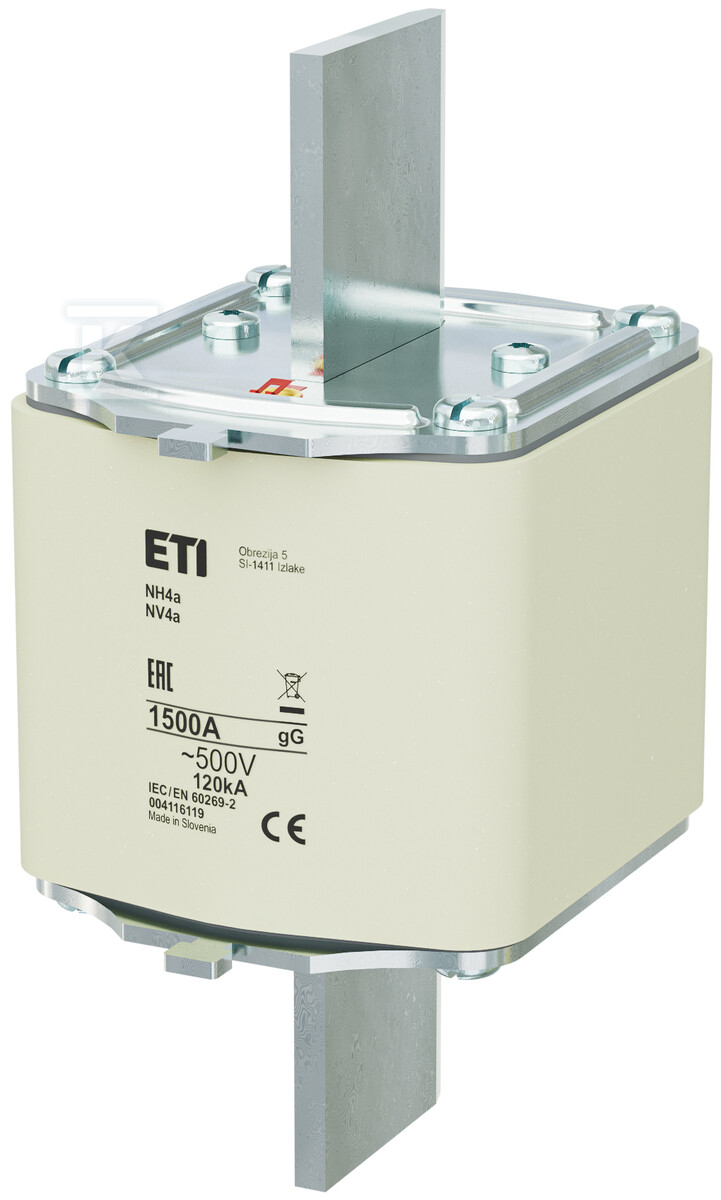

Вставка запобіжника - NH4a gG 1500A/500V - з уповільненим спрацюванням 004116119

Картриджі плавких вставок ножового типу – надійна захист інсталяції

Плавкі вставки ножового типу NH є перевіреним елементом захисту електроенергетичних систем, що захищає інсталяції від наслідків коротких замикань і перевантажень. Ця модель, з номінальним струмом 1500A і напругою 500V, розроблена з урахуванням вимогливих промислових застосувань. Її конструкція та параметри відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує її надійність і безпеку використання.

Вставка NH4a gG характеризується сповільненою характеристикою, що позначається як gG, що означає, що це вставка загального призначення для захисту провідників від перевантаження і короткого замикання. Завдяки цьому вона дозволяє короткочасне перевищення номінального струму без непотрібного вимкнення ланцюга – важливо, наприклад, при запуску електричних двигунів. Номінальна здатність вимкнення на змінний струм AC становить аж 120kA, що забезпечує ефективний захист навіть у разі серйозних аварій.

Конструкція та особливості

Вставка виготовлена з високоякісних матеріалів – корпус зі стеатиту (матеріалу, стабільного термічно), ножові контакти з латуні посрібленої та кришки з алюмінію. Таке поєднання забезпечує стійкість до корозії та довготривалу стабільність електричних параметрів. Внутрішня частина вставки заповнена кварцовим піском спеціальної грануляції, що додатково збільшує її здатність вимкнення коротких замикань.

Варто звернути увагу на подвійний індикатор спрацювання – червоне око, розташоване в центральній частині керамічного корпусу, та пружна бляшка на верхній кришці. Така система полегшує швидку ідентифікацію перегорілої вставки, як візуально в основі запобіжника, так і в роз'єднувачі запобіжника. Додатково, індикатор у верхній кришці дозволяє співпрацювати з мікроперемикачем NVS 5 для віддаленої сигналізації спрацювання.

Застосування та сумісність

Вставка NH4a gG 1500A/500V знаходить застосування в промислових інсталяціях, де потрібна висока надійність і ефективний захист від перевантажень і коротких замикань. Вона сумісна з основами запобіжників та роз'єднувачами запобіжників, обладнаними мікроперемикачами для віддаленої сигналізації. Для монтажу можна використовувати ізольовані тримачі R 00-3 або GPSHE/AI для додаткової безпеки під час роботи з пристроєм під напругою.
