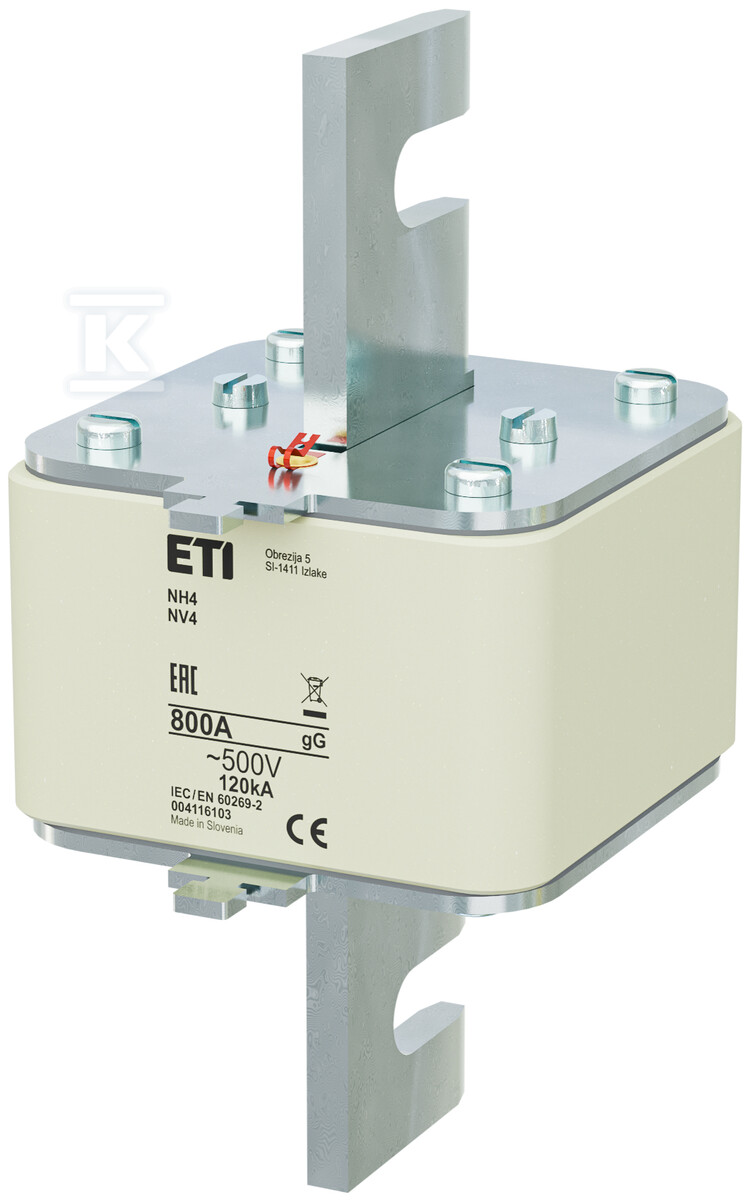

Вставка запобіжника - NH4 gG 800A/500V - з уповільненим спрацюванням 004116103

Надійний захист електроенергетичних установок

Вставка запобіжника NH4 gG 800A/500V – це елемент, що служить для захисту від наслідків коротких замикань та перевантажень у промислових установках. Спроектована з урахуванням надійності та довговічності, відповідає вимогам норм PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636. Її уповільнена характеристика дії дозволяє безпечно запускати обладнання з двигунами, мінімізуючи ризик непотрібного вимкнення кола під час короткочасних стрибків струму.

Конструкція та параметри

Вставка виготовлена з високоякісного стеатиту, що забезпечує термічну стабільність та стійкість до пошкоджень. Контакти ножові, покриті сріблом, гарантують низький опір проходження та ефективний потік струму. Корпус, заповнений кварцовим піском зі спеціальною грануляцією, забезпечує високу здатність вимкнення короткого замикання – до 120kA при напрузі AC 500V. Завдяки цьому, у разі аварії, вставка ефективно перерве коло, захищаючи інші елементи установки.

Індикатор спрацювання, розміщений на верхній кришці, полегшує швидку ідентифікацію перегорілої вставки, а можливість співпраці з мікроперемикачем NVS 5 дозволяє віддалено сигналізувати про стан вставки – що особливо корисно у розширених електроенергетичних системах. Вставка має єдиний індикатор спрацювання.

Застосування та монтаж

Запобіжники NH4 знаходять широке застосування в:

• Розподільних шафах низької напруги
• Колах живлення електричних двигунів
• Захисті проводів та обладнання від перевантаження та короткого замикання
• Промислових установках, що вимагають надійної охорони

Монтаж вставки відбувається в спеціальних основах запобіжників або роз'єднувачах запобіжників. Для безпечного монтажу рекомендуються ізольовані ручки R 00-3 або GPSHE/AI. Варто пам'ятати про правильний вибір вставки до параметрів установки та регулярну перевірку її технічного стану.
