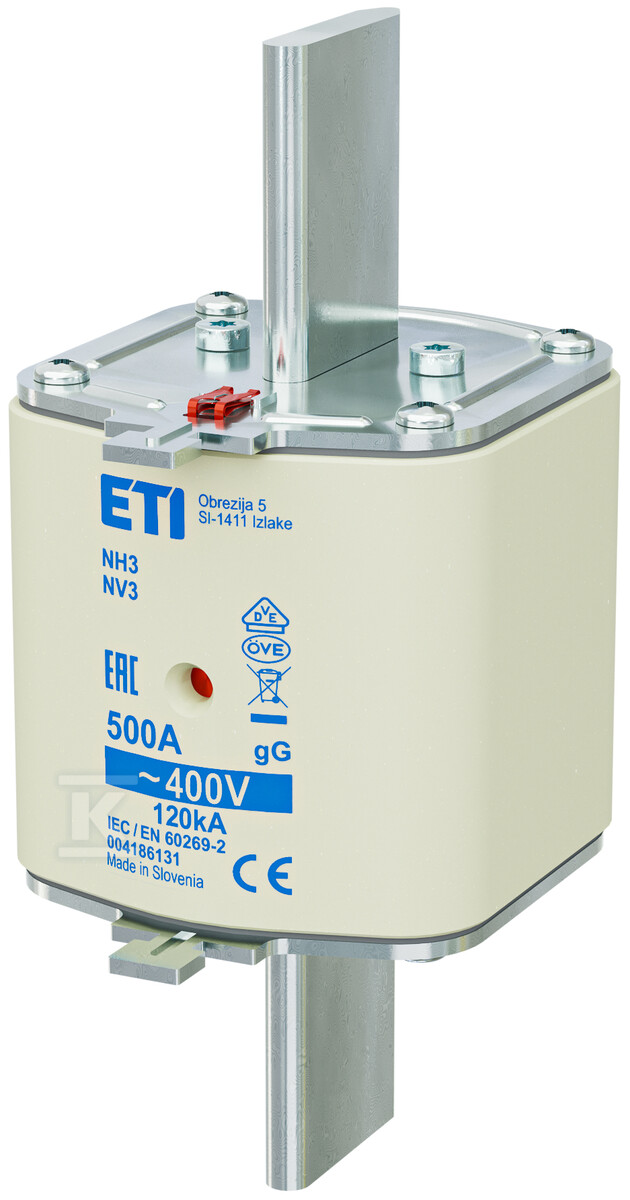

Вставка запобіжника - NH3 gG 500A/400V - з затримкою 004186131

Ножові плавкі вставки – надійна захист інсталяції

Ножові плавкі вставки NH є перевіреним елементом захисту електроенергетичних систем, що захищає інсталяції від наслідків коротких замикань та перевантажень. Конструкція та параметри цих вставок відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує їх надійність та безпеку використання.

Ця конкретна модель, NH3 gG 500A/400V, є повільною вставкою з номінальним струмом 500A та напругою 400V. Характеризується характеристикою gG, що означає, що забезпечує повнодіапазонний захист від перевантажень та коротких замикань. Це особливо важливо в промислових установках та об'єктах громадського користування, де потрібна висока надійність захисту.

Конструкція та особливості

Вставки NH KOMBI, до яких належить ця модель, оснащені подвійним індикатором спрацювання. Поєднання індикатора на верхній кришці та в центральній частині керамічного корпусу забезпечує чітку та легку для зчитування інформацію про перегорання вставки – як в основі запобіжника, так і в роз'єднувачі. Така конструкція полегшує швидку ідентифікацію пошкодження та мінімізує час простою інсталяції.

Додаткові характеристики, що впливають на довговічність та функціональність:

• Корпус виготовлений зі стеатиту – матеріалу з високою термічною стабільністю.

• Контакти ножові з латуні посрібленої – забезпечують відмінну електропровідність та стійкість до корозії.

• Кришки з алюмінію – захищають від впливу зовнішніх факторів.

• Заповнення кварцовим піском – стабілізує електричні параметри та збільшує здатність вимкнення короткого замикання до 120kA.

• Можливість співпраці з мікроперемикачем NVS 5 – уможливлює віддалену сигналізацію спрацювання плавної вставки (завдяки індикатору у верхній кришці).

• Посріблені ножові контакти полегшують монтаж у відповідних основах запобіжників або роз'єднувачі.

Застосування та відповідність нормам

Вставка NH3 gG 500A/400V знаходить застосування у захисті електричних ланцюгів різного призначення, як у промислових установках, так і в будівлях громадського користування. Її універсальність випливає з характеристики gG та високих номінальних параметрів.

Продукт відповідає вимогам норм IEC 60269-1 та IEC 60269-2, що підтверджує його безпеку та відповідність чинним стандартам. Додатково має інтегральну здатність вимкнення короткого замикання на рівні 125kA та інтеграл Жоуля вимкнення, що становить 2556500 A²s, що свідчить про ефективність захисту, який забезпечує.
