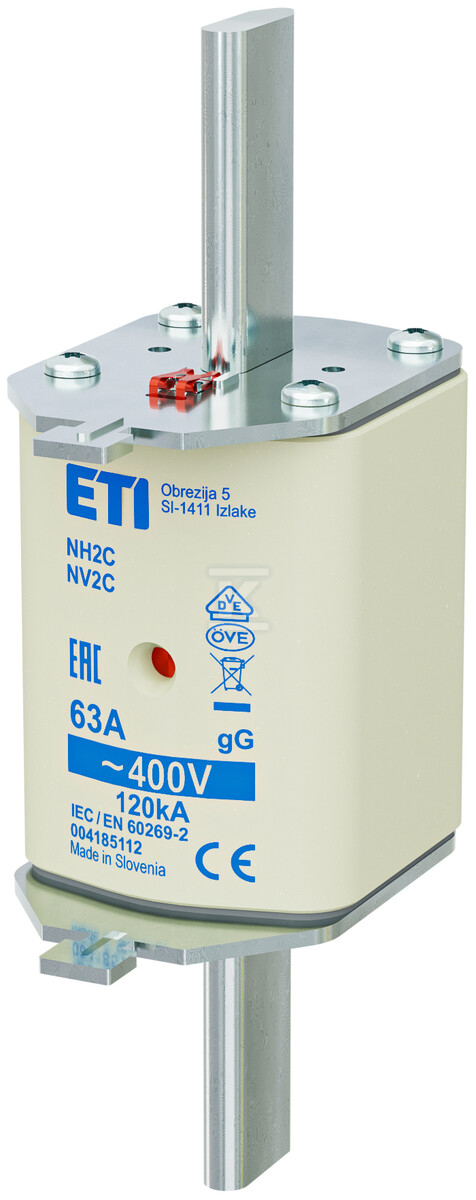

Вставка запобіжника - NH2C gG 63A/400V - з уповільненим спрацюванням 004185112

Вкладки запобіжникові NH – надійна захист інсталяції

Вкладки плавкі ножові NH – це перевірений елемент захисту електроенергетичних систем, призначений для захисту від наслідків коротких замикань та перевантажень. Конструкція та параметри цих вставок відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує їх надійну роботу та безпеку використання.

Вкладка NH2C gG 63A/400V, завдяки сповільненій характеристиці (gG), чудово підходить для ланцюгів, де допустимі короткочасні стрибки струму – наприклад, при запуску двигунів. Забезпечує ефективний захист від перевантаження та короткого замикання, захищаючи електричну інсталяцію та підключені до неї пристрої. Варто зазначити, що характеристика gG дозволяє на короткий час перевищувати номінальний струм без непотрібного вимкнення ланцюга.

Конструкція та особливості

Вкладки NH характеризуються міцною конструкцією, що забезпечує довготривалу та безвідмовну роботу. Корпус виготовлений з високоякісного стеатиту – матеріалу з відмінними ізоляційними властивостями та термостійкістю. Ножові контакти виготовлені з посрібленої латуні, що мінімізує опір проходження та забезпечує надійний електричний контакт. Кришки виготовлені з алюмінію, що захищає від корозії, а заповнення корпусу кварцовим піском зі спеціальною грануляцією збільшує здатність вимкнення короткого замикання.

Ця модель оснащена подвійним індикатором спрацювання – червоним очком у центральній частині керамічного корпусу та пружною бляшкою на верхній кришці. Така система забезпечує легку та однозначну ідентифікацію перегорілої вкладки, як у основі запобіжника, так і в роз’єднувачі. Додатково, індикатор на верхній кришці дозволяє співпрацювати з мікроперемикачем NVS 5 для віддаленої сигналізації спрацювання.

Застосування та технічні параметри

Вкладка NH2C gG 63A/400V знаходить застосування в промислових установках, будівлях громадського призначення та всюди, де потрібен надійний захист від перевантажень та коротких замикань. Номінальний струм 63A при напрузі 400V робить її придатною для захисту ланцюгів середньої потужності. Номінальна здатність вимкнення короткого замикання становить аж 120kA, що підтверджує її високу ефективність у надзвичайних ситуаціях. Значення інтегралу Joule’a вимкнення становить 32400 A²s, а переддугового 4500 A²s, що свідчить про велику енергію, яку вона може поглинути під час короткого замикання.

Додаткова інформація:

• Тип напруги: AC (змінний струм)
• Металеві ізольовані затискачі (IMGL): відсутні
• Тип індикатора спрацювання: комбінований (подвійний)
• Втрати потужності: 5,4 Вт
