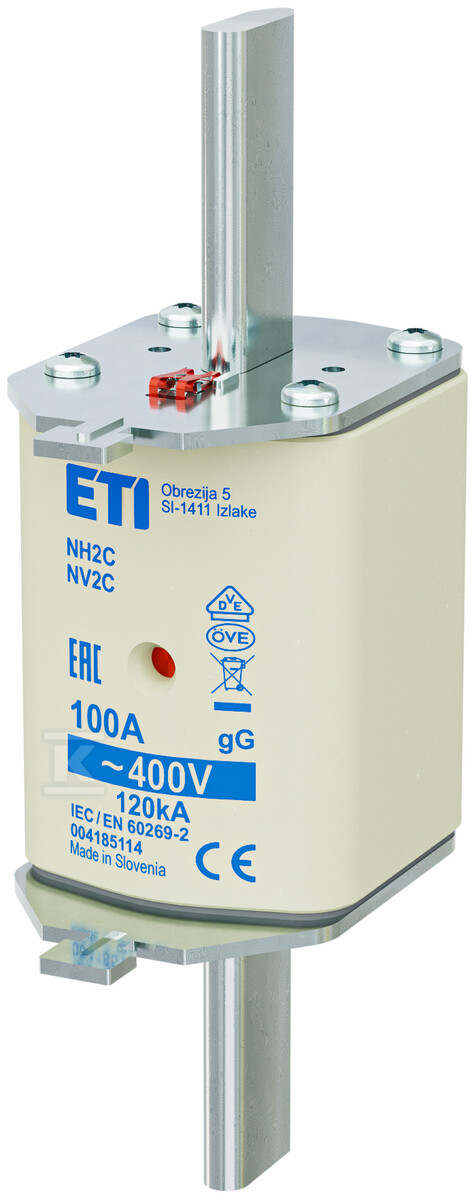

Вставка запобіжника - NH2C gG 100A/400V - з затримкою часу 004185114

Ножові запобіжники – надійна захист інсталяції

Ножові запобіжники NH є перевіреним елементом захисту електроенергетичних систем, що захищає від наслідків коротких замикань та перевантажень. Конструкція та електричні параметри цих запобіжників відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує їх надійну роботу в різних умовах. Модель NH2C gG 100A/400V, завдяки характеристиці gG, забезпечує загальнодіапазонний захист провідників, відповідаючи колишнім запобіжникам з уповільненим спрацюванням.

Конструкція та характерні риси

Запобіжник NH2C gG 100A/400V розроблено з урахуванням довговічності та функціональності. Корпус, виготовлений зі стеатиту, забезпечує термічну стабільність, а посріблені латунні ножові контакти гарантують хороший електричний контакт. Кришки з алюмінію захищають від корозії, а заповнення корпусу спеціально гранульованим кварцовим піском підвищує здатність до вимкнення короткого замикання до 120 кА та стабілізує електричні параметри.

• Подвійний індикатор спрацювання: комбінація червоного ока на керамічному корпусі та пружної бляшки на кришці полегшує швидку ідентифікацію перегорілого запобіжника.
• Співпраця з мікровимикачем: індикатор на верхній кришці дозволяє підключити мікровимикач NVS 5 для віддаленої сигналізації спрацювання запобіжника.
• Полегшений монтаж: форма ножів контактів полегшує монтаж у гнізді запобіжника або роз’єднувачі запобіжника.
• Безпека використання: доступні ізольовані тримачі (NH…/I…) для забезпечення додаткового захисту від контакту з деталями під напругою.

Застосування та параметри

Запобіжник NH2C gG 100A/400V призначений для захисту інсталяцій змінного струму з номінальною напругою 400V та номінальним струмом 100A. Завдяки характеристиці з уповільненим спрацюванням (gG) добре справляється з короткочасними стрибками струму, такими як запуск електродвигунів, одночасно забезпечуючи ефективний захист від перевантажень та коротких замикань. Інтеграл Joule вимкнення становить 103300 A²s, а дуговий – 20000 A²s, що свідчить про високу енергоефективність пристрою. Втрати потужності становлять 7,6 Вт. Варто звернути увагу на відсутність металевих ізольованих затискачів (IMGL).
