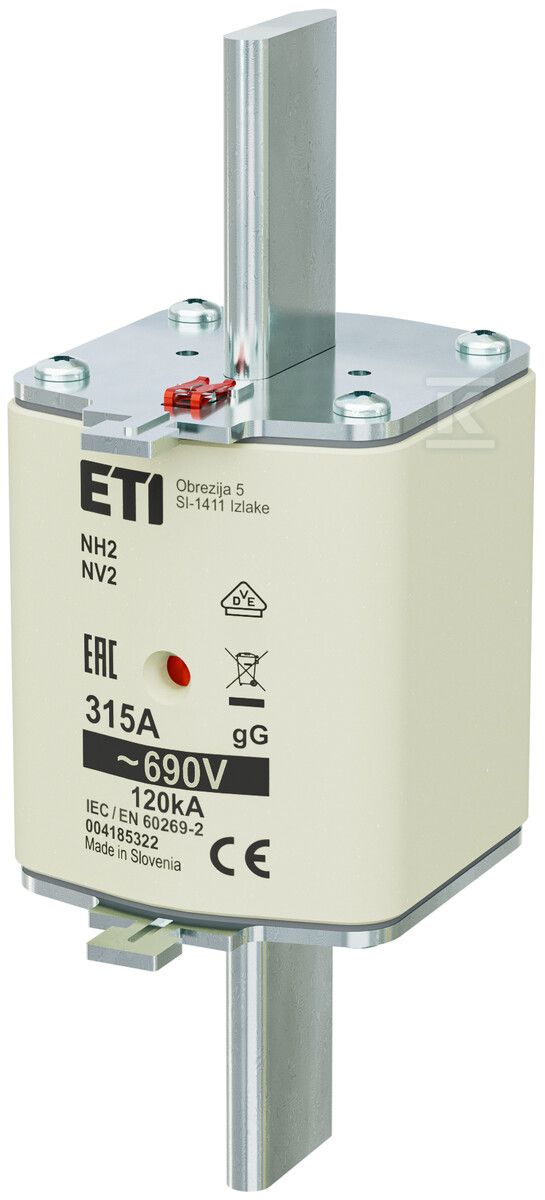

Вставка запобіжника - NH2 gG 315A/690V - з уповільненим спрацюванням 004185322

Вставки запобіжників NH – надійна захист інсталяції

Вставки плавкі ножові NH є перевіреним елементом захисту електроенергетичних інсталяцій від наслідків коротких замикань та перевантажень. Спроектовані з урахуванням вимог промисловості, відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636. Ця конкретна вставка, з номінальним струмом 315A та напругою 690V, характеризується сповільненою характеристикою (gG), що означає, що дозволяє короткочасні перевищення струму без вимкнення ланцюга – ідеальне рішення для пристроїв з високим пусковим струмом.

Конструкція та експлуатаційні характеристики

Вставка NH2 gG 315A/690V виготовлена з високоякісних матеріалів, що гарантує її надійність та тривалий термін служби. Корпус виготовлений зі стеатиту – матеріалу, стабільного термічно, а ножові контакти покриті сріблом, забезпечуючи відмінну провідність та мінімізуючи ризик корозії. Завдяки застосуванню кварцового піску спеціальної грануляції всередині корпусу, вставка характеризується високою здатністю відключення короткого замикання (100 кА) та стабільними електричними параметрами. Подвійний індикатор спрацювання – червоне око на керамічному корпусі та пружна бляшка на верхній кришці – забезпечує легку та швидку ідентифікацію перегорілої вставки, як у базі запобіжника, так і в роз’єднувачі. Додатково, індикатор на верхній кришці дозволяє співпрацювати з мікровимикачем NVS 5 для віддаленої сигналізації стану вставки.

Застосування та сумісність

Вставки плавкі NH знаходять широке застосування в:

• Промислових електричних інсталяціях: захист двигунів, трансформаторів, ліній живлення та інших пристроїв.
• Розподільних щитах низької напруги: захист окремих ланцюгів від перевантажень та коротких замикань.
• Будівлях громадського призначення: забезпечення безпеки електричних інсталяцій в об'єктах з підвищеними вимогами.

Варто пам'ятати, що для монтажу вставок плавких NH необхідні відповідні ізолюючі тримачі (наприклад, R 00-3 або GPSHE/AI). У разі використання з роз’єднувачами запобіжників HVL або KVL рекомендується використовувати вставки з вибійником (NH.../K…) обладнані мікровимикачами для віддаленої сигналізації спрацювання.
