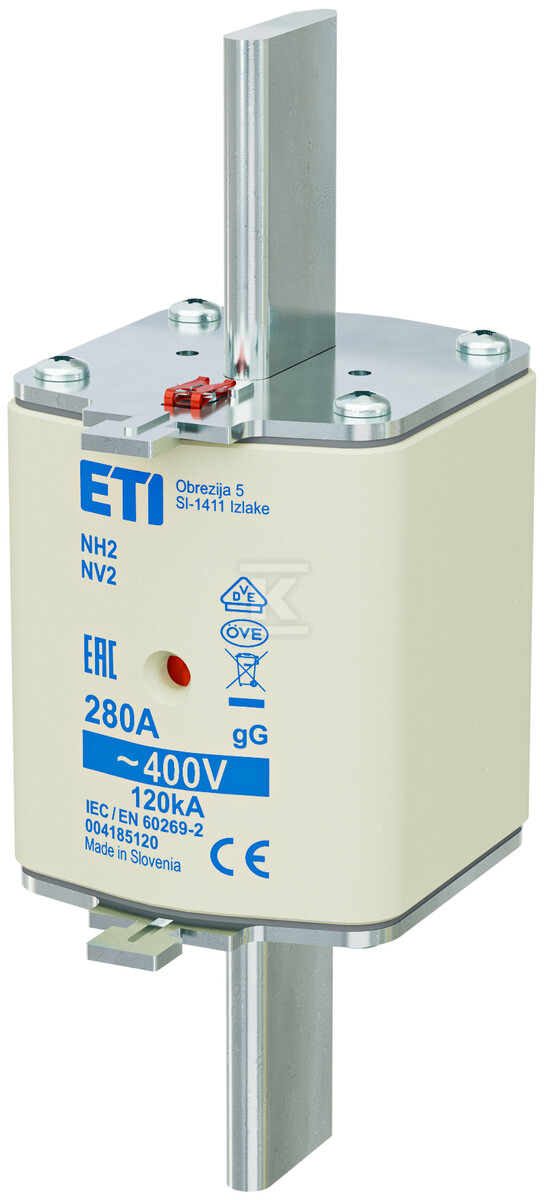

Вставка запобіжника - NH2 gG 280A/400V - з уповільненим спрацюванням 004185120

Ножові запобіжники – надійна захист інсталяцій

Ножові запобіжники NH – це промислові пристрої, що використовуються для захисту електроенергетичних інсталяцій від наслідків коротких замикань та перевантажень. Їх конструкція та електричні параметри відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує їх надійну роботу та безпеку використання. Ця модель, позначена як NH2 gG 280A/400V, призначена для загального застосування, забезпечуючи ефективний захист проводів та обладнання.

Конструкція та характерні особливості

Запобіжник розроблено з урахуванням довговічності та надійності. Корпус виготовлений з високоякісного стеатиту – матеріалу, стабільного термічно, стійкого до високих температур, що виникають під час протікання струму. Контактні ножі, виготовлені з посрібленої латуні, мінімізують електричний опір та забезпечують надійний контакт. Алюмінієві кришки захищають від корозії, продовжуючи термін служби запобіжника. Внутрішня частина запобіжника щільно заповнена кварцовим піском спеціальної грануляції, що впливає на високу здатність відключення короткого замикання – до 120 кА – та стабільність електричних параметрів.

Особливою рисою цього запобіжника є подвійний індикатор спрацювання: червоне око, розташоване центрально на керамічному корпусі, та пружна бляшка на верхній кришці. Таке рішення забезпечує легку та швидку ідентифікацію перегорілого запобіжника, як візуально в основі запобіжника, так і в роз’єднувачі. Крім того, індикатор на верхній кришці дозволяє співпрацювати з мікроперемикачем NVS 5, що дозволяє віддалено сигналізувати про спрацювання запобіжника – важливо в системах автоматичного моніторингу та керування.

Застосування та параметри

Запобіжник NH2 gG 280A/400V знаходить застосування в широкому спектрі електроенергетичних інсталяцій, як у промисловості, так і в комерційній та громадській забудові. Номінальний струм 280 A при напрузі 400 V та характеристика gG (захист повного діапазону) роблять його ідеальним рішенням для захисту ланцюгів живлення різноманітних електричних приймачів. Значення інтегралу Joule відключення становить 818900 A²s, а переддугового – 123000 A²s, що свідчить про його здатність поглинати енергію під час короткого замикання. Індикатор "подвійний (комбінований)" забезпечує швидку реакцію на потік струму короткого замикання та інформацію про необхідність заміни захисного елементу. Потужність втрат під час безперервної роботи становить 20 Вт.
