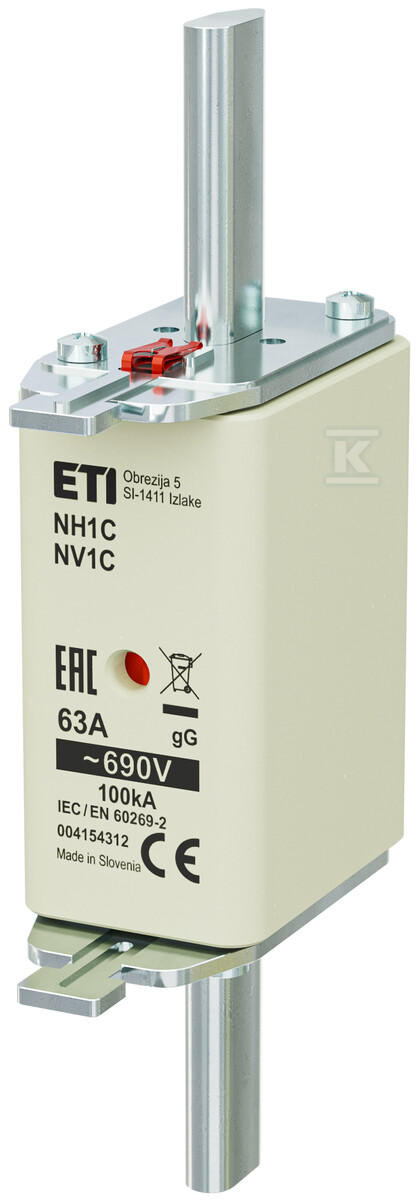

Вставка запобіжника - NH1C gG 63A/690V - з затримкою 004184312

Надійна захист інсталяції з плавкими вставками NH

Плавкі вставки ножові, також відомі як запобіжники NH, є ключовим елементом захисту електроенергетичних інсталяцій від наслідків коротких замикань та перевантажень. Запропонована вставка NH1C gG 63A/690V забезпечує ефективний та перевірений захист, відповідаючи вимогам норм PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636. Це компонент, необхідний як для професійних монтажників, так і для кінцевих користувачів, що гарантує безпеку та безперервність роботи електричних систем.

Характеристика та застосування

Плавкова вставка NH1C gG 63A/690V – це пристрій, призначений для захисту провідників та ланцюгів з імпульсною характеристикою (gG). Це означає, що дозволяє на короткочасне перевищення номінального струму без вимкнення, що особливо важливо при запуску пристроїв з двигунами або іншими імпульсними навантаженнями. Номінальний струм цієї вставки становить 63A при напрузі AC 690V та DC 250V. Здатність відключення короткого замикання AC сягає аж 100kA, що свідчить про її високу ефективність у надзвичайних ситуаціях.

Конструкція та особливості

Вставка виготовлена з високоякісних матеріалів – корпус зі стеатиту (матеріалу, стабільного до температури), ножові контакти з посрібленої латуні та кришки з алюмінію, що забезпечують стійкість до корозії. Внутрішня частина вставки заповнена кварцовим піском спеціальної грануляції, що гарантує стабільність електричних параметрів та високу здатність відключення. Обладнана подвійним індикатором спрацювання – червоним очком на керамічному корпусі та пружною бляшкою на верхній кришці – що полегшує швидку ідентифікацію перегорілої вставки. Додатково, індикатор на верхній кришці дозволяє співпрацювати з мікроперемикачем NVS 5 для віддаленої сигналізації спрацювання.

• Міцність та довговічність: Корпус зі стеатиту забезпечує стійкість до високих температур та механічних пошкоджень.
• Ефективний захист: Здатність відключення короткого замикання 100kA гарантує швидке відключення ланцюга у разі аварії.
• Зручність використання: Подвійний індикатор спрацювання полегшує ідентифікацію перегорілої вставки, а можливість віддаленої сигналізації підвищує безпеку системи.
• Універсальність: Підходить для захисту різноманітних електричних ланцюгів з імпульсною характеристикою (gG).
• Безпека: Виконання з посрібленої латуні забезпечує добрий електричний контакт та мінімізує ризик перегріву.
