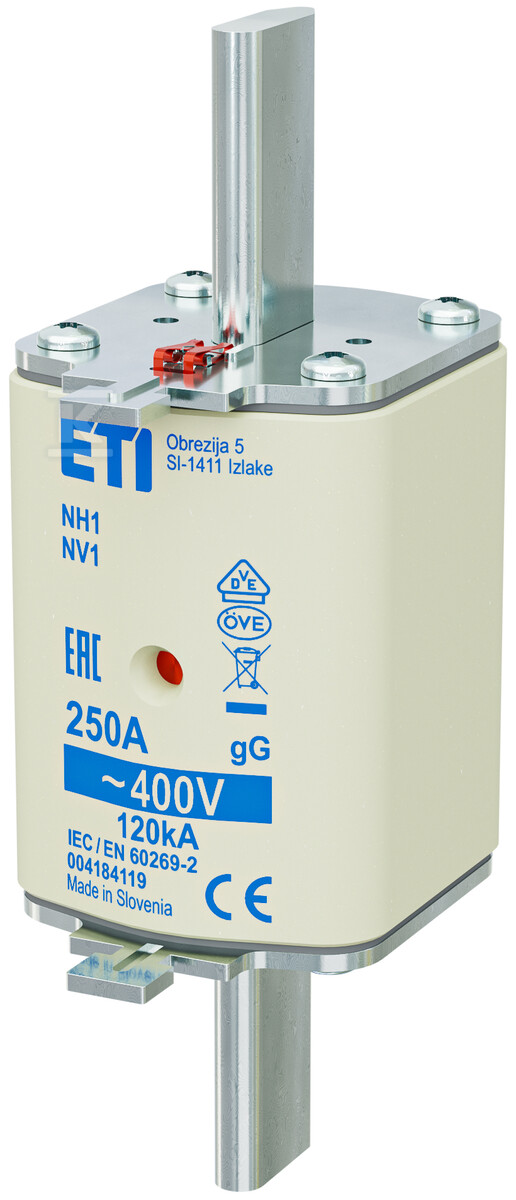

Вставка запобіжника - NH1 gG 250A/400V - з затримкою 004184119

Ножові запобіжники – надійна захист інсталяцій

Ножові запобіжники NH – це промислові пристрої, призначені для захисту електроенергетичних інсталяцій від наслідків коротких замикань та перевантажень. Їх конструкція та електричні параметри відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636. Ця модель, позначена як NH1 gG 250A/400V, забезпечує ефективний захист ланцюгів, реагуючи як на перевантаження, так і на короткі замикання.

Запобіжник характеризується сповільненою характеристикою (gG), що означає, що він дозволяє короткочасне перевищення номінального струму без вимкнення ланцюга – це особливо важливо при запуску пристроїв з електродвигунами або іншими споживачами з великим пусковим струмом. Номінальний струм 250A при напрузі 400V AC робить цей запобіжник придатним для середніх та великих інсталяцій.

Конструкція та особливості

Запобіжник виготовлений з високоякісних матеріалів, що гарантує його надійність та довговічність. Корпус зі стеатиту забезпечує термічну стабільність, а ножові контакти, виготовлені з посрібленої латуні, мінімізують електричний опір та забезпечують надійний контакт. Алюмінієві кришки захищають від корозії. Запобіжник заповнений кварцовим піском спеціальної грануляції, що впливає на високу здатність відключення короткого замикання – до 120kA – та стабільність електричних параметрів.

Особливу увагу привертає подвійний індикатор спрацювання: червоне око в центральній частині керамічного корпусу та пружна бляшка на верхній кришці. Така система забезпечує легку та надійну ідентифікацію перегорілого запобіжника, навіть віддалено – верхній індикатор дозволяє співпрацювати з мікровимикачем NVS 5 для віддаленої сигналізації стану запобіжника. Додатково, посріблені ножові контакти полегшують монтаж в основу запобіжника або роз'єднувач запобіжника.

Застосування та відповідність нормам

Ножові запобіжники NH1 gG 250A/400V знаходять широке застосування в промислових, комерційних інсталяціях та в будівлях громадського призначення. Вони ідеальні для захисту провідників, пристроїв та ланцюгів живлення електродвигунів. Відповідають вимогам норм IEC 60269-1 та IEC 60269-2, що підтверджує їх безпеку та відповідність чинним стандартам. Повна енергія відключення Joule становить 716000 A²s, а дугова – 135200 A²s, що свідчить про високу енергоефективність пристрою під час спрацювання. Втрати потужності становлять 16,5 Вт при номінальному струмі.
