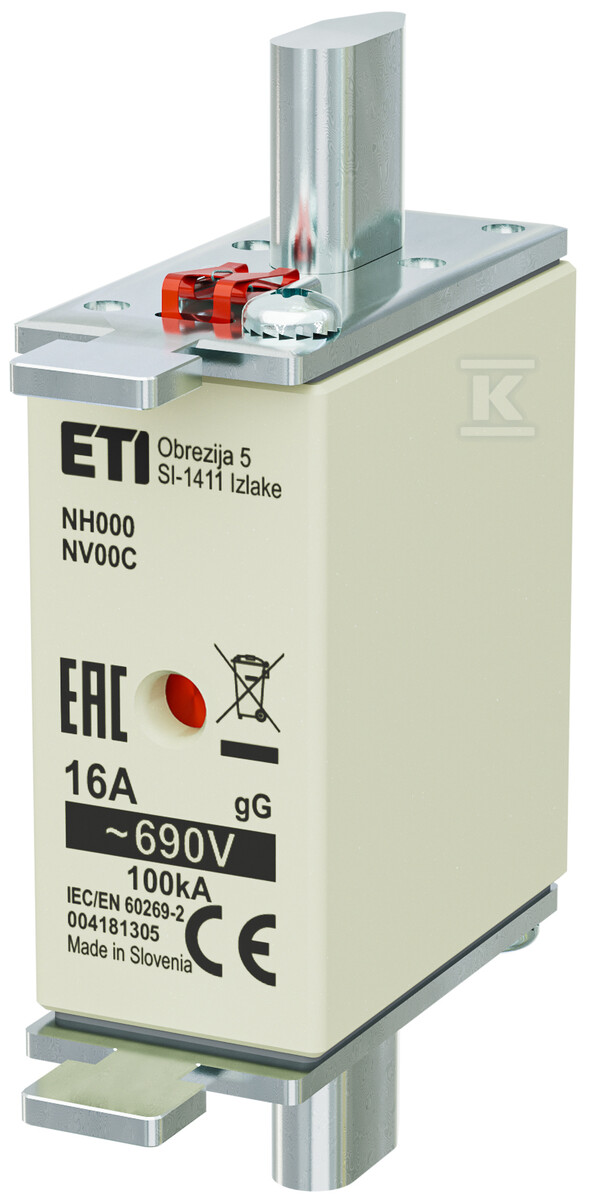

Вставка запобіжника - NH000 gG 16A/690V - з уповільненим спрацюванням 004181305

Надійна захист інсталяції з плавкими вставками NH

Плавкі вставки ножового типу NH є перевіреним елементом захисту електроенергетичних систем, що захищає від наслідків коротких замикань та перевантажень. Серія NH KOMBI, оснащена подвійним індикатором спрацювання, забезпечує швидку та чітку інформацію про перегорання, що полегшує локалізацію пошкодження та скорочує час ремонту. Завдяки цьому інсталяція є безпечною, а простої мінімальними.

Конструкція та застосування

Плавкова вставка NH000 gG 16A/690V призначена для захисту провідників та обладнання з імпульсною характеристикою (gG). Це означає, що вона дозволяє короткочасне перевищення номінального струму без вимкнення кола – що особливо важливо при запуску обладнання з двигунами або іншими імпульсними навантаженнями. Виконана з високоякісних матеріалів, забезпечує надійну роботу навіть у складних промислових умовах.

Переваги та вигоди

• Подвійний індикатор спрацювання: Червоне око на керамічному корпусі та пружна бляшка на кришці забезпечують чітку візуальну інформацію про перегорання вставки – як в основі запобіжника, так і в роз'єднувачі.
• Міцна конструкція: Корпус, виготовлений зі стеатиту (термічно стабільного матеріалу), контакти ножового типу з посеребреної латуні та кришки з алюмінію гарантують довготривалий захист від корозії та стабільність електричних параметрів.
• Висока здатність вимкнення: Заповнення корпусу кварцовим піском спеціальної грануляції забезпечує ефективне гасіння дугового розряду та високу здатність вимкнення (100 кА).
• Універсальне застосування: Підходить для захисту різноманітних електроенергетичних кіл у промисловості та будівництві.
• Відповідність нормам: Відповідає вимогам норм IEC 60269-1 та IEC 60269-2, що підтверджує її безпеку та надійність.
• Можливість віддаленої сигналізації: Індикатор у верхній кришці дозволяє співпрацювати з мікровимикачем NVS 5 для віддаленої сигналізації спрацювання плавної вставки.

Параметри використання

Плавкова вставка NH000 gG 16A/690V характеризується номінальним струмом 16A та номінальною напругою AC 690V (DC 250V). Характеристика gG означає, що це вставка загального призначення, що забезпечує повноцінний захист від перевантажень та коротких замикань. Інтеграл Joule вимкнення становить 220 A²s, а переддуговий 1200 A²s – ці параметри свідчать про її здатність витримувати великі енергії короткого замикання. Втрати потужності становлять 2,4W.

Монтаж та додаткові аксесуари

Для монтажу плавких вставок NH можна використовувати ізоляційні тримачі R 00-3 або GPSHE/AI. Доступні також версії вставок з вибивачем (NH.../K…) призначені для співпраці з роз'єднувачами запобіжників HVL, KVL, оснащеними мікровимикачами для віддаленої сигналізації спрацювання. Пам'ятайте про вибір відповідних аксесуарів для конкретного застосування!
