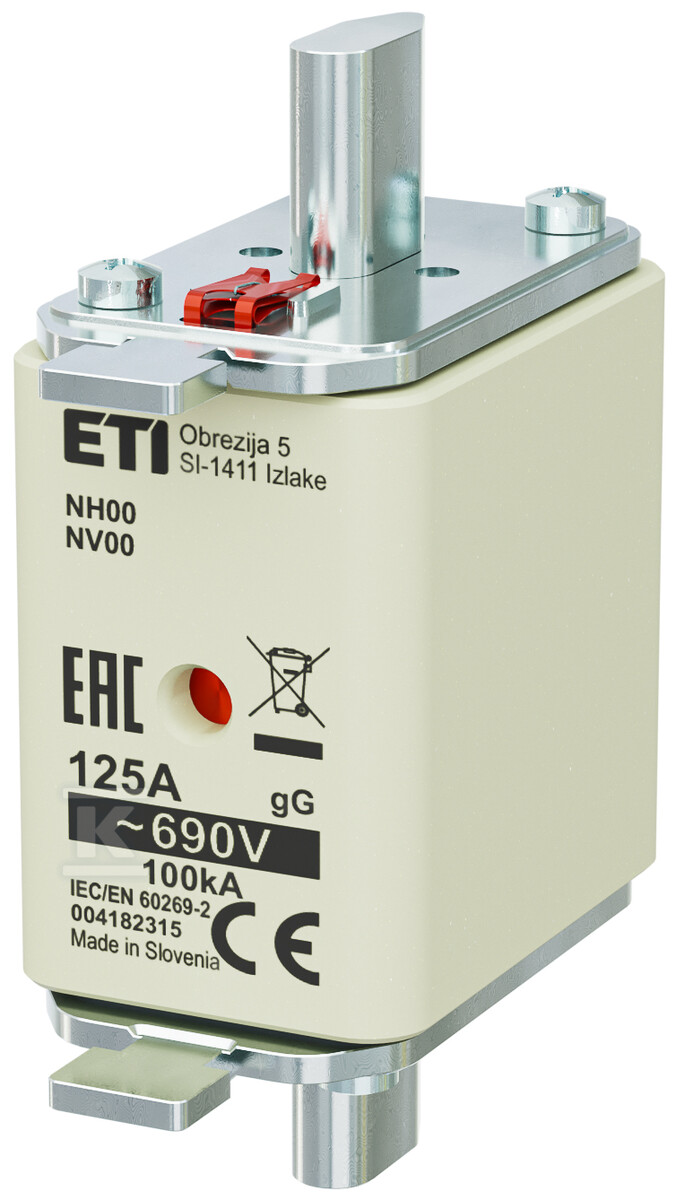

Вставка запобіжника - NH00 gG 125A/690V - з затримкою часу 004182315

Вставки запобіжників NH – надійна захист інсталяції

Ножові запобіжники NH є перевіреним елементом захисту електроенергетичних інсталяцій від наслідків коротких замикань і перевантажень. Конструкція та електричні параметри цих вставок відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує їх надійну роботу та безпеку використання. Зокрема, представлена вставка NH00 gG 125A/690V, завдяки сповільненій характеристиці, чудово підходить для ланцюгів, схильних до короткочасних стрибків струму, наприклад, під час запуску двигунів.

Будова та застосування

Вставка запобіжника NH00 gG 125A/690V є елементом, призначеним для захисту проводів та електричних пристроїв. Її конструкція базується на корпусі, виготовленому зі стеатиту – матеріалу з високою термічною стабільністю, що забезпечує стійкість до пошкоджень у разі перевантажень. Ножові контакти, виготовлені з посрібленої латуні, мінімізують опір проходження та забезпечують ефективний потік струму. Кришки, виготовлені з алюмінію, захищають від корозії, продовжуючи термін служби вставки.

Версія KOMBI, оснащена подвійним індикатором спрацювання – червоним очком на керамічному корпусі та пружною бляшкою на кришці – полегшує швидку ідентифікацію перегорілої вставки, як у основі запобіжників, так і в роз’ємниках. Додатково, індикатор на верхній кришці дозволяє співпрацювати з мікровимикачем NVS 5 для віддаленої сигналізації спрацювання.

Ключові особливості та переваги

• Повнодіапазонний захист (gG): Захищає ланцюг від перевантаження та короткого замикання — як і більшість вимикачів у цьому класі.
• Сповільнена характеристика: Дозволяє короткочасно перевищувати номінальний струм без спрацювання, що є важливим при запуску пристроїв з двигуном або трансформаторів.
• Висока здатність відключення: Номінальна здатність відключення AC становить 100 кА, що забезпечує ефективне розривання ланцюга у разі короткого замикання з великою енергією.
• Подвійний індикатор спрацювання: Дозволяє швидко та легко ідентифікувати перегорілу вставку з будь-якого місця.
• Міцна конструкція: Корпус зі стеатиту та посріблені ножові контакти гарантують тривалий термін служби та надійну роботу.
• Широкий діапазон напруг: Призначена для роботи при напрузі AC 690V та DC 250V, що збільшує її універсальність.
• Відповідність нормам: Відповідає вимогам норм IEC 60269-1 та IEC 60269-2, що підтверджує її безпеку та якість.

Варто пам'ятати про правильний вибір запобіжної вставки до конкретної програми, враховуючи номінальний струм ланцюга та очікуване значення струмів короткого замикання. Правильний вибір забезпечить ефективний захист електричної інсталяції та мінімізує ризик аварій.
