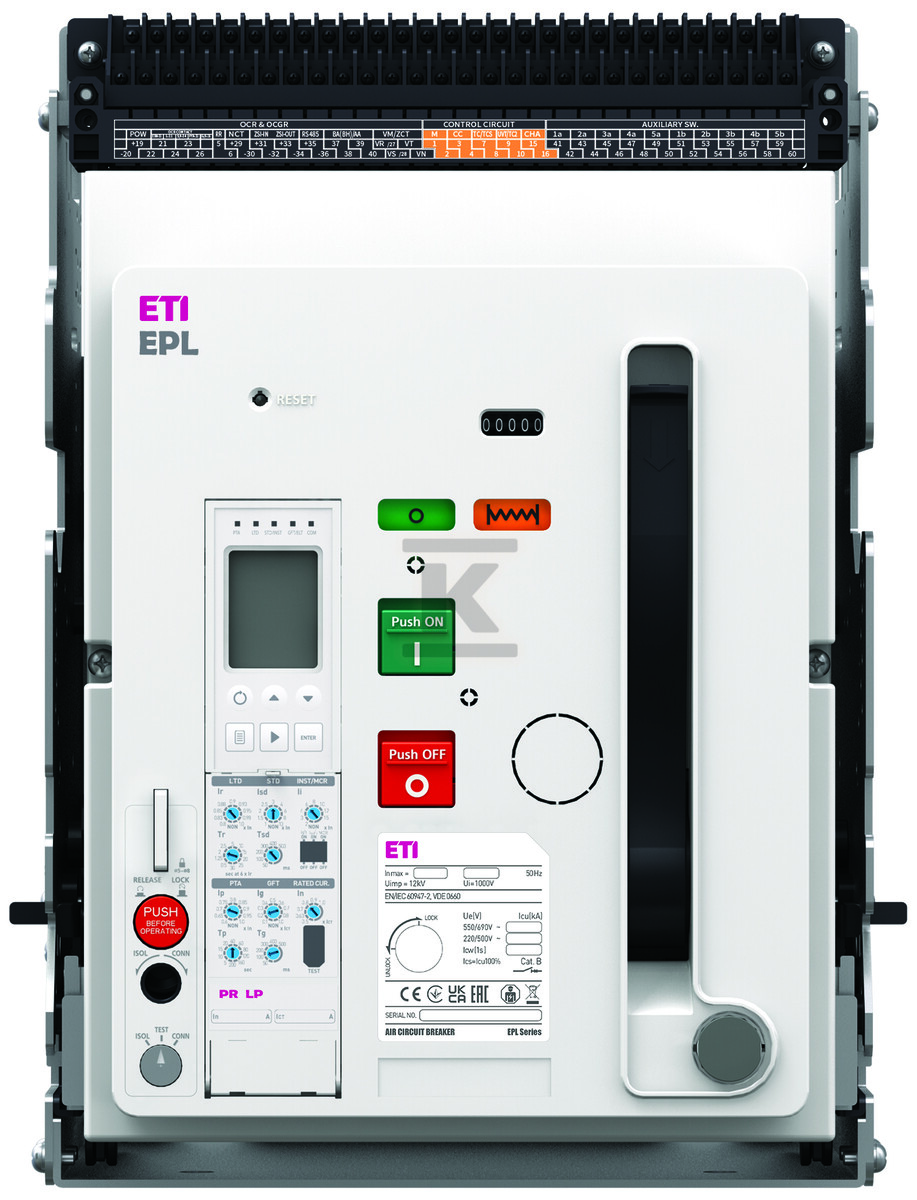

Вимикач 800A 4P 65 kA висувний OCR з розчіплювачем зростаючого типу, моторний привід EPL-08 4H AD/M2C2S2/PR-LP 004695709

Професійний висувний вимикач для складних застосувань

Повітряний вимикач EPL-08 був розроблений для контурів з високими номінальними струмами. Пристрій захищає трансформатори, генератори та електричні інсталяції.

Конструкція та технічні параметри

Пристрій характеризується висувною конструкцією, яка забезпечує легкий монтаж та обслуговування без необхідності демонтажу всієї інсталяції. Чотириполюсна конфігурація (4P) забезпечує сепарацію всіх фаз контуру.

Робочі параметри: номінальний струм 800A при робочій напрузі 690V AC дозволяє обслуговувати навантажені промислові контури. Номінальна здатність розмикання 65kA при напрузі 415V захищає від наслідків коротких замикань.

Вимикач відповідає вимогам стандарту IEC 60947-2, що підтверджує відповідність міжнародним стандартам безпеки. Конструкція забезпечує ступінь захисту IP20, захищаючи внутрішні компоненти від випадкового дотику.

Системи захисту та керування

Система OCR (Over Current Relay) з миттєвим розчіплювачем дозволяє регулювати часово-струмові характеристики. Теплова уставка в діапазоні 0,4-1 xIn та магнітна уставка 1-15 xIn дозволяють адаптувати пристрій до характеристик захищуваної інсталяції.

Інтегрований захист від замикання на землю є додатковою захисною функцією. Вбудований електродвигун забезпечує автоматичне керування та інтеграцію з системами автоматизації будівель.

Індикатор вимкнення надає інформацію про стан пристрою, що полегшує діагностику та технічне обслуговування. Задні клеми гарантують надійні з'єднання основних контурів.

Застосування та експлуатаційні переваги

Висувна конструкція спрощує сервісні роботи — можливість виймання пристрою без втручання в кабелювання економить час і мінімізує ризик помилок монтажу. Регульовані налаштування дозволяють оптимізувати селективність захисту в інсталяції.

Витримувана імпульсна напруга 8kV забезпечує стійкість до атмосферних перенапруг та комутаційних перенапруг в інсталяціях, що живляться від низьковольтної енергомережі.
