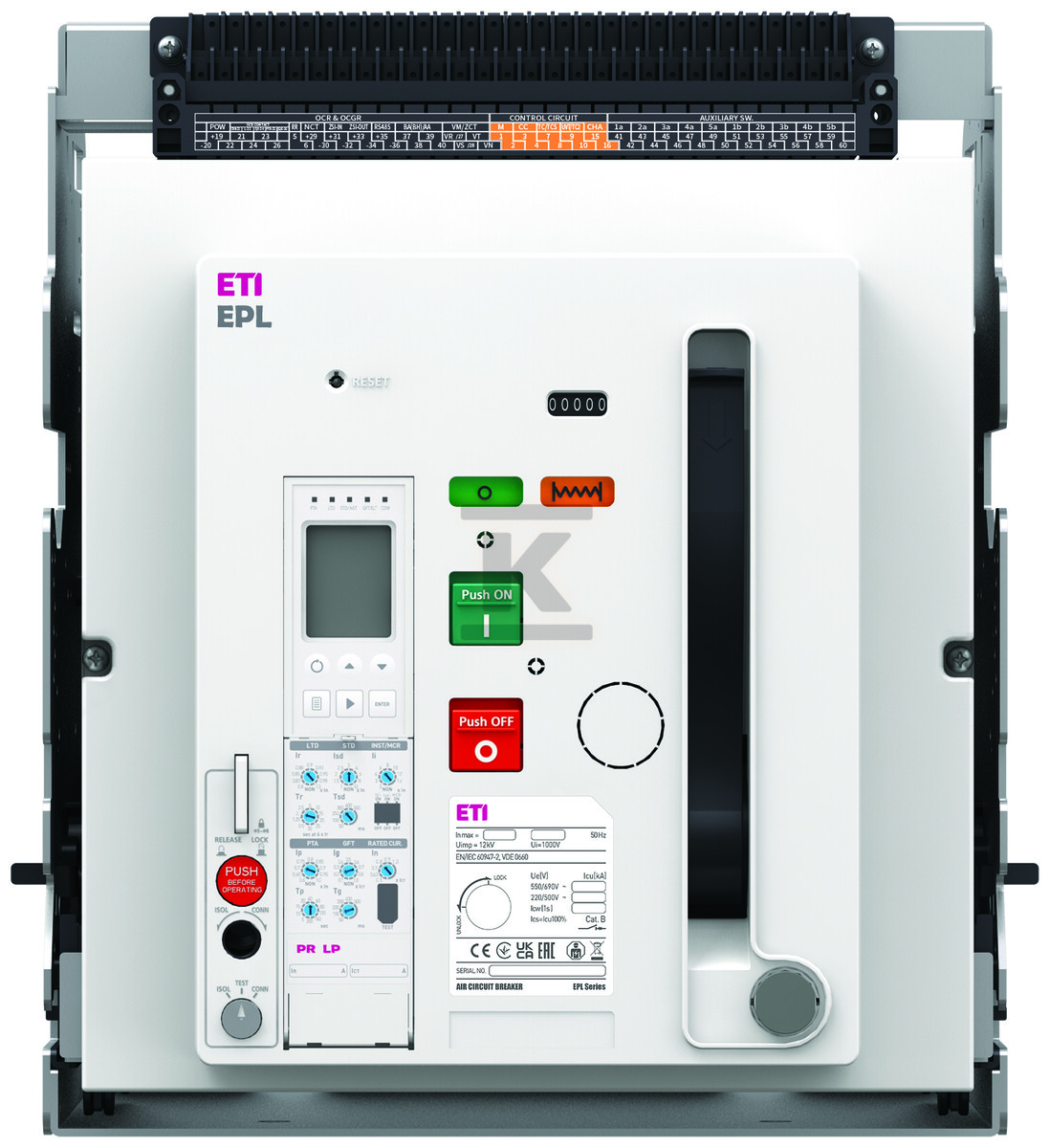

Вимикач 2000A 4P 85 kA висувний OCR з розчіплювачем зростаючої характеристики, моторний привід EPL-20 4H BD/M2C2S2/PR-LP 004695713

Автоматичний вимикач EPL-20 для захисту інсталяції

Автоматичний вимикач EPL-20 є рішенням у сфері електричного захисту. Пристрій із номінальним струмом 2000A та чотириполюсною конфігурацією (4P) забезпечує комплексний захист інсталяції від наслідків перевантажень та коротких замикань.

Конструкція типу висувна (draw-out) дозволяє здійснювати легкий монтаж та обслуговування без необхідності від'єднання основних силових провідників. Завдяки цьому рішенню монтажники можуть швидко замінити або обслуговувати вимикач у аварійних ситуаціях, мінімізуючи час простою інсталяції.

Конструкція та технічні параметри

Пристрій характеризується вражаючими робочими параметрами — номінальна відключальна здатність при короткому замиканні становить 85kA при напрузі 415V, що гарантує ефективний захист навіть у разі дуже сильних коротких замикань. Номінальна робоча напруга AC становить 690V, а номінальна імпульсна напруга Uimp досягає 8kV, що забезпечує стійкість до атмосферних перенапруг та перенапруг при вмиканні.

Конструкція як вбудований висувний пристрій дозволяє оптимально використовувати простір у розподільчих щитах. Система з'єднань типу заднього підключення забезпечує контакт з основними ланцюгами та полегшує прокладання кабелів.

Вага пристрою, що становить 104,93 kg, свідчить про надійну механічну конструкцію, адаптовану до проходження великих робочих струмів.

Системи захисту та регулювання

Вимикач оснащений розчіплювачем перевантаження OCR (Over Current Relay) з функцією швидкодіючого розчіплювача, який точно реагує на швидко зростаючі струми короткого замикання. Систему електромагнітного регулювання можна налаштувати в діапазоні 1-15 xIn, що дозволяє оптимізувати чутливість захисту відповідно до характеристик інсталяції, що захищається.

Теплове регулювання в діапазоні 0,4-1 xIn дозволяє точно налаштувати часово-струмову характеристику відповідно до специфіки навантаження. Додатково пристрій має вбудований захист від замикань на землю, що становить додатковий рівень захисту інсталяції.

Моторний привід (motorized) забезпечує можливість автоматичного керування операціями ввімкнення/вимкнення та інтеграцію з системами автоматизації будівель або промисловими системами автоматизації.

Відповідність та умови роботи

Пристрій був спроектований і виготовлений відповідно до вимог стандарту IEC 60947-2, який визначає міжнародні стандарти для автоматичних вимикачів. Клас захисту IP20 гарантує безпечну роботу всередині електричних розподільчих щитів.

Вимикач постачається як повний комплект, що містить блок захисту, що усуває потребу в додатковому підборі компонентів монтажником. Пристрій має індикатор роз'єднання, який дозволяє легко перевірити робочий стан без необхідності демонтажу.

Система керування базується на кнопках push-button, що забезпечує інтуїтивно зрозуміле обслуговування та безпечне маніпулювання під час сервісних робіт.
