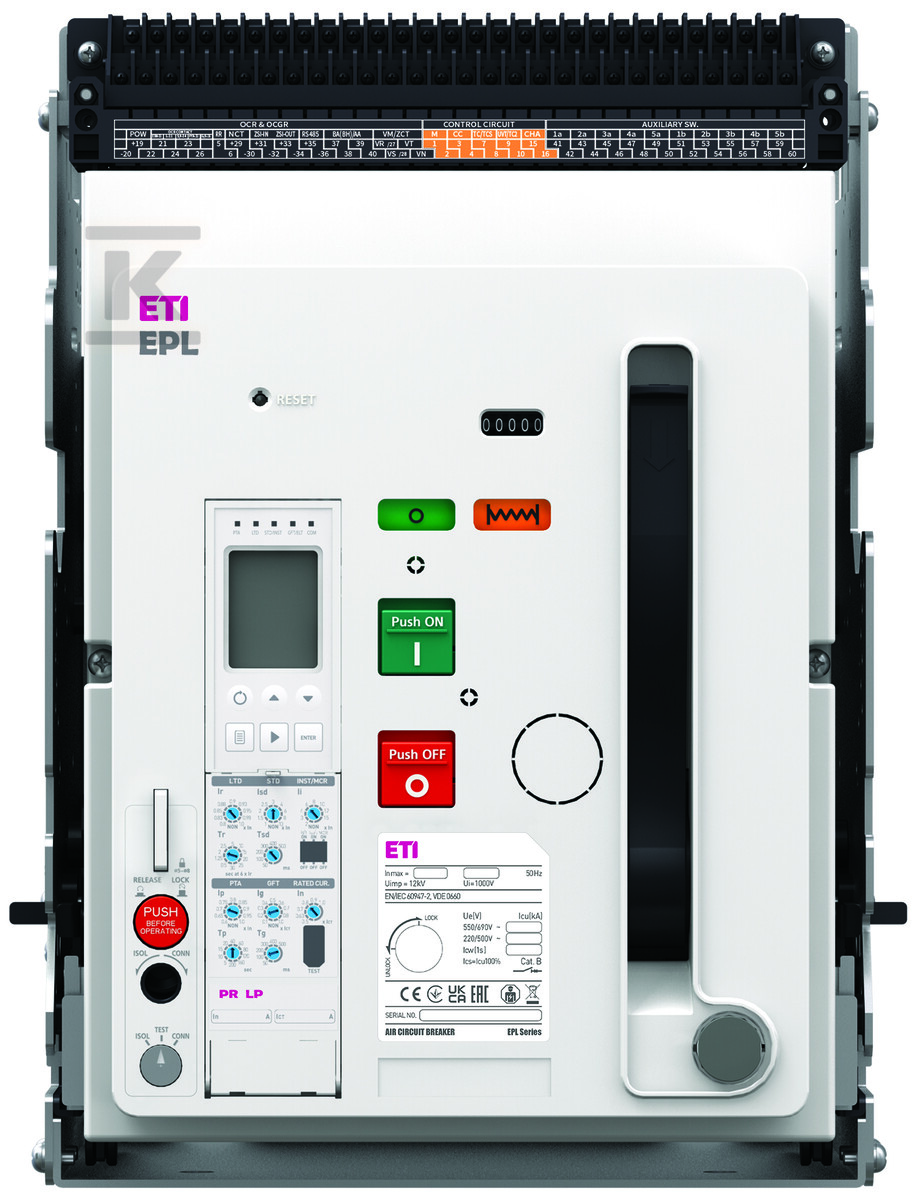

Вимикач 1000A 4P 65 kA висувний OCR з розчіплювачем зростаючого типу, моторний привід EPL-10 4H AD/M2C2S2/PR-LP 004695710

Професійний автоматичний вимикач для вимогливих інсталяцій

Цей висувний автоматичний вимикач із номінальним струмом 1000A та чотирма полюсами є передовим рішенням для захисту електричних інсталяцій у промислових застосуваннях. Оснащений OCR-розчіплювачем та моторним приводом, він забезпечує не лише ефективний захист від перевантажень та коротких замикань, а й можливість дистанційного керування.

Конструкція та технічні параметри

Висувна конструкція дозволяє легко здійснювати монтаж та демонтаж без необхідності від'єднання силових проводів, що значно спрощує сервісні роботи та модернізацію інсталяцій. Чотириполюсна конструкція забезпечує комплексний захист трифазних ланцюгів з додатковим нейтральним провідником.

Пристрій працює при номінальній напрузі 690V AC і характеризується номінальною відключальною здатністю 65kA при напрузі 415V, що гарантує ефективний захист навіть у разі серйозних коротких замикань. Магнітне налаштування в діапазоні 1-15 xIn та термічне налаштування 0,4-1 xIn дозволяють точно адаптувати параметри захисту до специфіки захищуваної інсталяції.

Ступінь захисту IP20 забезпечує безпечне використання у стандартних промислових умовах, а стійкість до імпульсної напруги 8kV гарантує опірність до атмосферних та комутаційних перенапруг.

Функціональність та керування

Вбудований моторний привід (доступний також як опція) дозволяє автоматично вмикати та вимикати вимикач, що є особливо цінним у системах автоматизації будівель та застосуваннях, що потребують частого перемикання. OCR-розчіплювач реагує на швидке зростання струму, забезпечуючи миттєвий захист від коротких замикань.

Пристрій має індикатор спрацювання, який чітко сигналізує про стан пристрою після спрацювання захисту. Інтегрований захист від замикання на землю додатково підвищує рівень безпеки інсталяції.

Застосування та монтаж

Задні підключення дозволяють естетично прокладати кабелі всередині розподільчих щитів, а регульовані параметри дозволяють оптимізувати захист для різних типів навантажень — від електродвигунів до електронних пристроїв, чутливих до перешкод.

Маса пристрою, що становить близько 76kg, свідчить про надійну конструкцію, пристосовану до безперервної роботи у важких промислових умовах. Відповідність стандарту IEC 60947-2 гарантує дотримання найвищих стандартів електричної безпеки.
