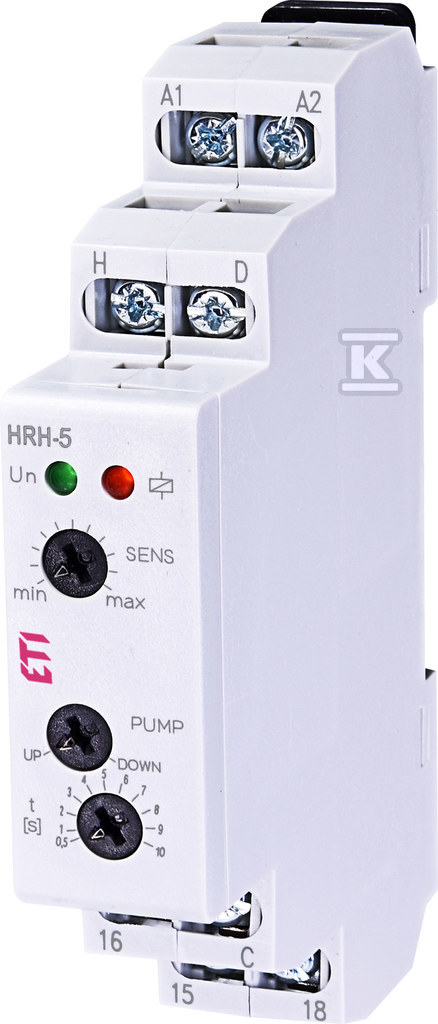

Реле рівня HRH-5 / UNI 002471715

Реле рівня рідини – надійний нагляд і контроль

Цей універсальний реле HRH-5/UNI призначений для моніторингу рівня рідини в резервуарах, колодязях або цистернах. Пристрій пропонує гнучкість конфігурації, дозволяючи працювати як простий перемикач рівня з контролем одного або двох рівнів. Завдяки цьому він знайде застосування як у простих додатках, так і в більш складних системах автоматизації. Реле використовує змінний струм для вимірювання, що мінімізує ризик поляризації рідини та окислення вимірювальних зондів, забезпечуючи довготривалу та надійну роботу.

Функціональність і гнучкість у дії

Реле HRH-5/UNI вирізняється можливістю вибору функції докачування або відкачування, що дозволяє налаштувати його під конкретні потреби установки. Додатково, регулювання чутливості в діапазоні 5-100 кОм дозволяє точно встановити пристрій до властивостей провідності контрольованої рідини. Налаштування затримки реакції виходу (0.5 - 10 секунд) мінімізує ризик небажаних увімкнень, спричинених коливаннями поверхні рідини. Частота вимірювання 10 Гц додатково захищає від поляризації рідини та корозії вимірювальних зондів.

Будова та монтаж

Пристрій завширшки 18 мм, заввишки 90 мм і глибиною 65 мм розроблено для монтажу на DIN-рейку EN 60715. Він має клемні затискачі для легкого та безпечного підключення проводів. Обладнаний одним перемикаючим контактом (AgNi) з навантажувальною здатністю 8A / 250 V AC1, що забезпечує сумісність з різними ланцюгами керування. Живлення пристрою гальванічно ізольоване в діапазоні UNI 24..240V AC/DC, що підвищує безпеку використання. Завдяки компактним розмірам і міцній конструкції реле можна легко інтегрувати з існуючою електричною інфраструктурою. Пам'ятайте, що пристрій має ступінь захисту IP40 зі сторони лицьової панелі та IP10 зі сторони клем – слід враховувати це під час встановлення в середовищах, схильних до вологи.

Ключові особливості:

• Універсальність: можливість конфігурації як одно- або двопорівневий перемикач.
• Регулювання чутливості: точне налаштування до властивостей провідності рідини (5 - 100 кОм).
• Затримка реакції: мінімізація небажаних увімкнень (0.5 - 10 с).
• Гальванічна ізоляція: підвищена безпека завдяки відокремленню живлення (UNI 24..240V AC/DC).
• Компактні розміри: легкість інтеграції з існуючою установкою (18 x 90 x 65 мм).
• Монтаж на DIN-рейку: стандартний монтаж, що полегшує встановлення та обслуговування.
• Два входи для електродів: що дозволяють різні конфігурації вимірювання.
• Регульоване значення налаштування чутливості: дозволяє оптимізувати роботу в різних умовах праці.
