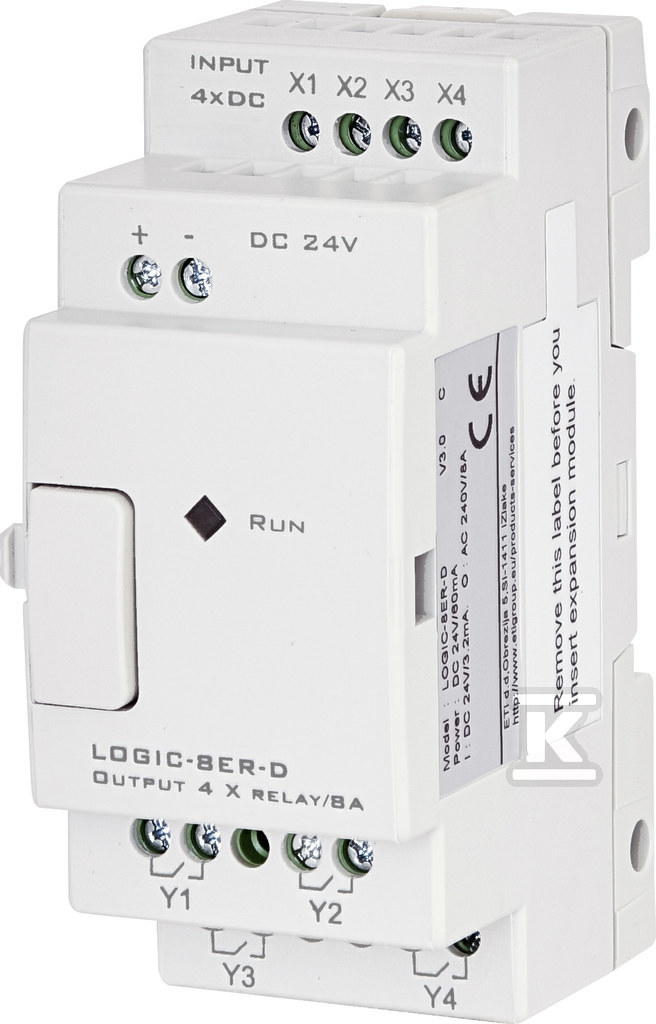

Модуль розширення 24VDC, 4/4 вх/вих перемикаючих LOGIC-8ER-D 004780008

Модуль розширення для програмованих реле ETI Logic

Цей модуль розширення, позначений номером каталогу 004780008, призначений для збільшення функціональності програмованих реле ETI LOGIC 12HRD та 20HRD. Він дозволяє додати чотири входи та чотири виходи цифрових, що збільшує гнучкість та можливості керування в установках автоматики.

Характеристика та застосування

Модуль 8ERD працює під напругою 24V DC та використовує реле як цифрові виходи. Завдяки цьому він уможливлює керування різноманітними навантаженнями, такими як освітлення, обігрівачі чи системи вентиляції. Струм вихідний кожного з реле становить 8A, що забезпечує сумісність з більшістю стандартних пристроїв. Конструкція модуля дозволяє легко інтегрувати його з існуючою системою – монтаж відбувається на шині DIN TH35.

Будова та параметри

Модуль має компактні розміри – 38 мм ширини, 90 мм висоти та 59.6 мм глибини – що полегшує його встановлення навіть у обмеженому просторі. Використовує напругу живлення DC в діапазоні 24-24V. Застосування реле як виходів цифрових забезпечує надійність та стійкість до перешкод. Можливість комунікації через додаткові модулі (Profibus-DP, DeviceNet, Modbus RTU, Ethernet TCP/IP) розширює функціональність всієї системи автоматики. Ступінь захисту IP20 забезпечує захист від дотику сторонніми тілами твердими діаметром понад 12,5 мм. Приєднуваність проводів – AWG 12 / Ø 3,5 mm.
