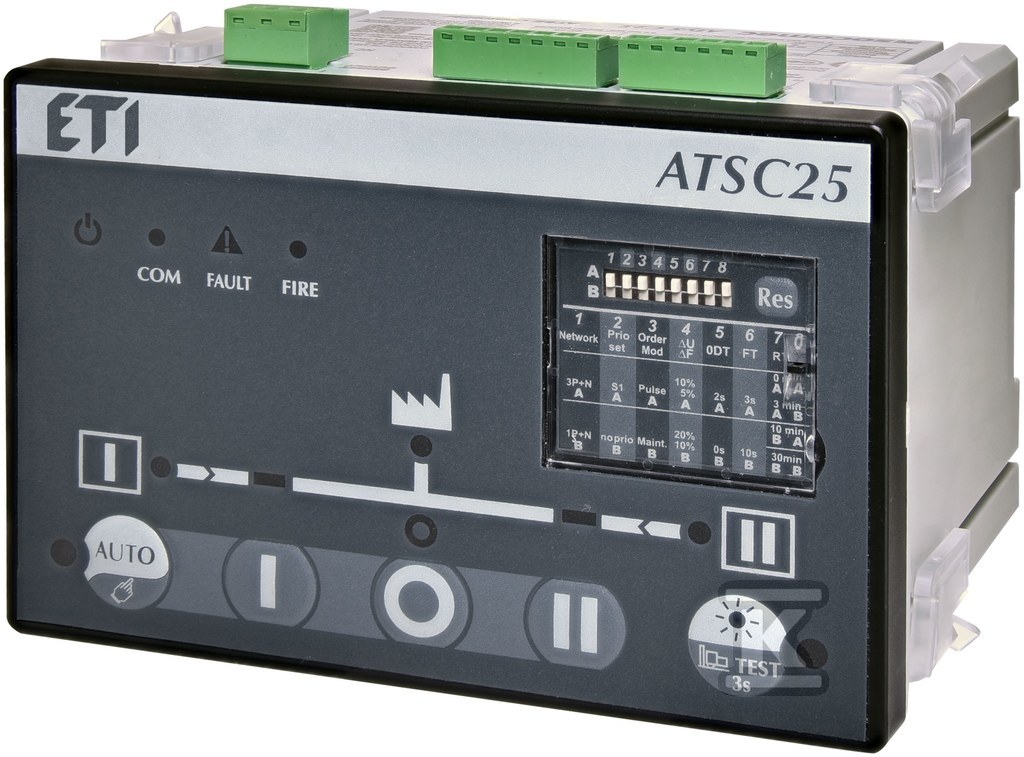

Контролер SZR ATSC25 004661922

Контролер SZR – автоматичне перемикання живлення

Контролер SZR ATSC25 – це пристрій, призначений для автоматичного перемикання живлення, що забезпечує безперервність постачання енергії в системах струму змінної напруги 0,4 кВ. Він може співпрацювати з різними типами перемикачів, контакторів та роз’єднувачів з двигуном. Його основним завданням є моніторинг напруги та частоти в трьох фазах, а у разі аварії основної мережі – автоматичне перемикання на аварійне живлення (наприклад, генератор).

Функціональність та застосування

Контролер ATSC25 вимірює параметри мережі в трьох фазах і має релейний вихід для запуску генератора. Він також має аварійний вхід протипожежної сигналізації та комунікаційний порт RS485, що дозволяє здійснювати віддалений моніторинг та конфігурацію. Пристрій дозволяє встановити пріоритет мереж живлення (вручну) та автоматично вибирає доступну мережу з правильними параметрами. Вбудовані індикатори інформують про наявність напруги в мережах, поточну вибрану мережу та можливі помилки.

Конструкція контролера дозволяє монтувати його як на передній панелі розподільних шаф, так і на стандартній шині TH35, що забезпечує гнучкість встановлення. Можливість роботи в режимі мережа-мережа або мережа-генератор робить його універсальним рішенням для різних застосувань. Крім того, контролер має вбудований перемикач живлення для забезпечення безперервної роботи.

Ключові характеристики та переваги

• Універсальність: Можливість застосування в схемах SZR для двох мереж живлення (мережа-мережа або мережа-генератор).
• Гнучкість монтажу: Монтаж на шині TH35 або на корпусі/передній панелі.
• Комунікація: Порт RS485 дозволяє здійснювати віддалений моніторинг та конфігурацію пристрою.
• Безпека: Аварійний вхід протипожежної сигналізації забезпечує додатковий захист системи.
• Індикатори: Індикатори наявності мережі, перемикання та помилок полегшують діагностику та обслуговування пристрою.
• Конфігурація: Мініатюрні DIP-перемикачі полегшують конфігурацію та введення налаштувань до контролера.
• Широкий діапазон напруги живлення: Вимірювана міжфазна напруга становить 50V-520V, а напруга живлення 184 - 300 V AC.
• Міцна конструкція: Ступінь захисту IP40 (після монтажу на передній панелі) забезпечує захист від дотику та твердих тіл більших за 1 мм.

Контролер ATSC25 є надійним рішенням для забезпечення безперервності живлення в критичних застосуваннях, таких як лікарні, центри обробки даних або промислові підприємства. Його функціональність та простота встановлення роблять його ідеальним вибором як для професійних монтажників, так і для кінцевих користувачів, які піклуються про безперебійну роботу своїх систем.
