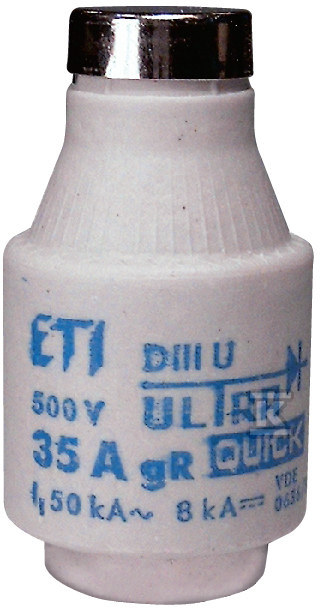

Картридж запобіжника надшвидкої дії DIII UQ GR 35A 500V 004323001

Надшвидкі плавкі вставки для захисту напівпровідників

Ця модель плавної вставки, позначена як DIII UQ gR 35A 500V, є компонентом, призначеним для захисту електричних ланцюгів, а особливо напівпровідникових елементів. Характеризується надшвидкою характеристикою вимкнення, що є ключовим у застосунках, які вимагають негайної реакції на перенапруги та короткі замикання. Це особливо важливо в системах живлення чутливих електронних пристроїв.

Конструкція та застосування

Плавкова вставка DIII UQ gR 35A/500V була розроблена для співпраці з пристроями, що працюють при номінальній напрузі до 500V AC і 315V DC. Її конструкція, заснована на нормі IEC 60269-4, забезпечує надійний захист від наслідків перевантажень і коротких замикань. Клас gR (захист напівпровідникових елементів) вказує на її спеціалізацію – це елемент, призначений для захисту електронних схем, де швидке відключення у разі аварії є пріоритетом. Значення номінального струму, що становить 35A, робить її придатною для захисту ланцюгів середньої потужності.

Ключові характеристики та переваги

• Надшвидка характеристика вимкнення: забезпечує блискавичну реакцію на перенапруги та короткі замикання, мінімізуючи ризик пошкодження захищених пристроїв.
• Клас gR: призначена для захисту напівпровідникових елементів, що гарантує оптимальну роботу в електронних схемах.
• Здатність вимкнення короткого замикання: до 50kA при напрузі AC і 8kA при напрузі DC – висока величина здатності вимкнення забезпечує безпеку установки навіть у разі серйозних аварій.
• Норма IEC 60269-4: відповідність міжнародній нормі забезпечує високу якість і надійність продукту.
• Верхній індикатор: полегшує візуальну ідентифікацію стану плавної вставки – перегорання.
• Компактні розміри: завдяки розміру DIII легко її встановити в стандартних тримачах плавких вставок.
• Втрати потужності Pd (12W): низький рівень втрат потужності перекладається на енергоефективність системи.
• Інтеграл Жоуля вимкнення (539 A²s): параметр, важливий для вибору відповідної вставки до конкретного застосування, що вказує на енергію, що поглинається під час вимкнення короткого замикання.

Варто пам'ятати про правильний вибір плавної вставки до конкретної програми, враховуючи номінальний струм, номінальну напругу та характеристику вимкнення. Правильний вибір забезпечить ефективний захист установки та електричних пристроїв.
