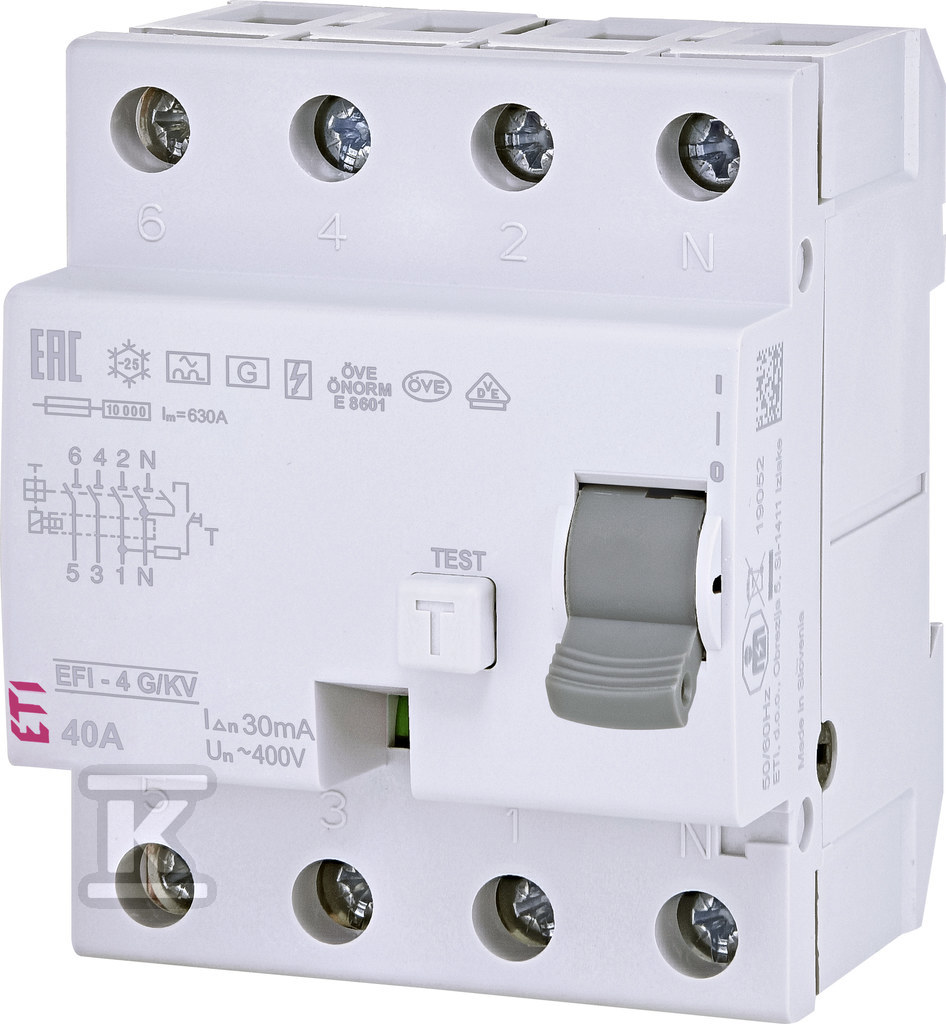

Диференційний вимикач - короткочасної дії EFI-4 A G/KV 40/0.03 002062748

Захист та безпека у вашій електричній установці

Диференційний вимикач EFI-4 A G/KV 40/0.03 є ключовим елементом, що забезпечує безпеку використання електричної установки. Пристрій ефективно захищає від ураження електричним струмом як при прямому, так і при непрямому дотику, а також захищає пристрої від пошкоджень, спричинених короткими замиканнями або струмами витоку. Це надійне рішення як для професійних монтажників, так і для кінцевих користувачів, які шукають комплексний захист у своєму будинку чи фірмі.

Функціональність та застосування

Диференційний вимикач з характеристикою A G/KV призначений для використання в мережах TN-S, TN-C-S, TT та IT. Його конструкція, заснована на технології A, змушує його реагувати як на змінний струм, так і на пульсуючий постійний струм, що збільшує діапазон захисту. Характеристика G/KV забезпечує затримку спрацювання при короткочасних стрибках диференційного струму, що мінімізує ризик непотрібного вимкнення ланцюга під час запуску пристроїв з двигунами або іншими індуктивними навантаженнями. Номінальний струм 40A та чутливість 30mA роблять його ідеальним вибором для захисту ланцюгів із середнім навантаженням.

Конструкція та монтаж

Вимикач розроблений з урахуванням простоти монтажу на DIN-рейку. Компактні розміри (ширина 4 модулі) дозволяють економно використовувати простір у розподільчому щиті. Клемні з'єднання дозволяють підключати провідники перерізом від 1 до 25 мм², як одножильні, так і багатожильні. Додатково, захист клем від дотику під напругою підвищує безпеку під час встановлення та обслуговування. Можливість опломбування важеля у положеннях "Вімк." та "Викл." запобігає випадковій зміні стану вимикача. Варто також згадати про можливість розширення за допомогою додаткових аксесуарів, таких як допоміжні контакти або пускачі.

Найважливіші характеристики:

• Висока надійність: Завдяки повністю автоматизованій лінії виробництва ETI Polam гарантує високу якість кожного вимикача.
• Швидка ідентифікація: Кожен вимикач має унікальний QR-код, що містить детальні технічні дані та результати вимірювань – це полегшує перевірку та обслуговування пристрою.
• Універсальність: Підходить для використання в різних типах мереж (TN-S, TN-C-S, TT, IT).
• Захист від перевантаження та короткого замикання: Забезпечує ефективний захист ланцюга від наслідків електричних аварій.
• Індикатор стану контактів: Дозволяє швидко візуально контролювати стан вимикача (ON/OFF).
• Стійкість до перешкод: Характеристика A G/KV мінімізує ризик помилкових вимкнень, спричинених перешкодами в мережі.

Цей вимикач характеризується номінальним струмом 40A та номінальною напругою 400V. Номінальний диференційний струм становить 30mA, а кількість полюсів – 4. Витримувана короткочасна сила струму (Icw) досягає 10kA, номінальна частота становить 50/60 Hz, а ступінь захисту (IP) – IP20. Дозволяє підключити провідники перерізом від 1 до 25 мм².

Пам'ятайте – правильний вибір та монтаж диференційного вимикача є гарантією безпеки вашої електричної установки!
