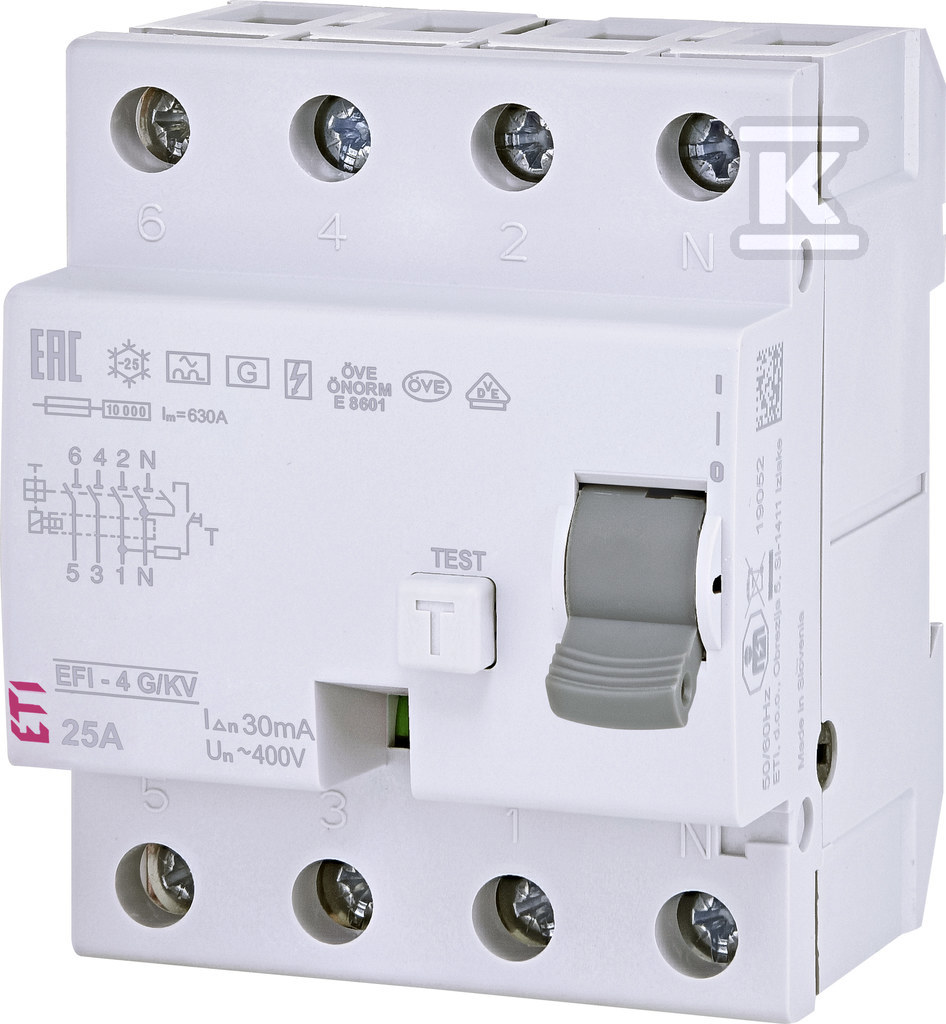

Диференційний вимикач - короткочасної дії EFI-4 A G/KV 25/0.03 002062747

Диференціальні автоматичні вимикачі є ключовим елементом безпеки в будь-якій електричній установці. Модель EFI-4 A G/KV 25/0.03, з номінальним струмом 25A та чутливістю 30mA, забезпечує ефективний захист від ураження електричним струмом та захищає пристрої від пошкоджень, спричинених короткими замиканнями та перевантаженнями. Цей пристрій призначений для використання в мережах TN-S, TN-C-S, TT та IT, де важливе розділення нульового та заземлюючого провідників.

Цей чотириполюсний диференціальний автоматичний вимикач типу A G/KV характеризується коротким часом спрацювання, що особливо важливо в ланцюгах, схильних до раптових стрибків струму витоку. Конструкція з урахуванням характеристики G/KV робить його ідеальним для захисту ланцюгів з великим пусковим струмом – наприклад, тих, що з електричними двигунами. Завдяки цьому пристрій не вимикається непотрібно під час запуску пристроїв, а водночас забезпечує повний захист у разі аварії.

Конструкція та монтаж

Вимикач розроблено для монтажу на DIN-рейку (TH35), що полегшує та прискорює встановлення. Його компактні розміри (глибина 68 мм та ширина 4 модулів) дозволяють розмістити його навіть у тісних розподільних шафах. Клемні з'єднання дозволяють підключити провідники перерізом від 1 до 25 мм², як одножильні, так і багатожильні. Додатково, конструкція клем дозволяє використовувати ізольовані шини з'єднання як зверху, так і знизу пристрою.

Застосування та відповідність нормам

Вимикач EFI-4 A G/KV 25/0.03 відповідає вимогам норм IEC/EN 61008 та ÖVE E 8601, що гарантує його надійність та безпеку використання. Це універсальне рішення як для побутових, так і для промислових установок. Забезпечує пожежний захист відповідно до норм DIN VDE 0100-482 та IEC 60364-4-482, захищаючи кабелі та жили в системах TN та TT від наслідків коротких замикань та перевантажень. Значення номінального диференціального струму (30mA) забезпечує ефективний додатковий захист від ураження струмом при прямому дотику до елементів під напругою.

Додаткові функції включають індикатор положення головних контактів, що полегшує ідентифікацію стану вимикача, та можливість опломбування важеля у положеннях "Вімк." або "Викл.", що запобігає випадковій зміні налаштувань. Стійкість до короткого замикання на рівні 10 кА та стійкість до імпульсного струму в 3 кА забезпечують надійну роботу у складних експлуатаційних умовах.
