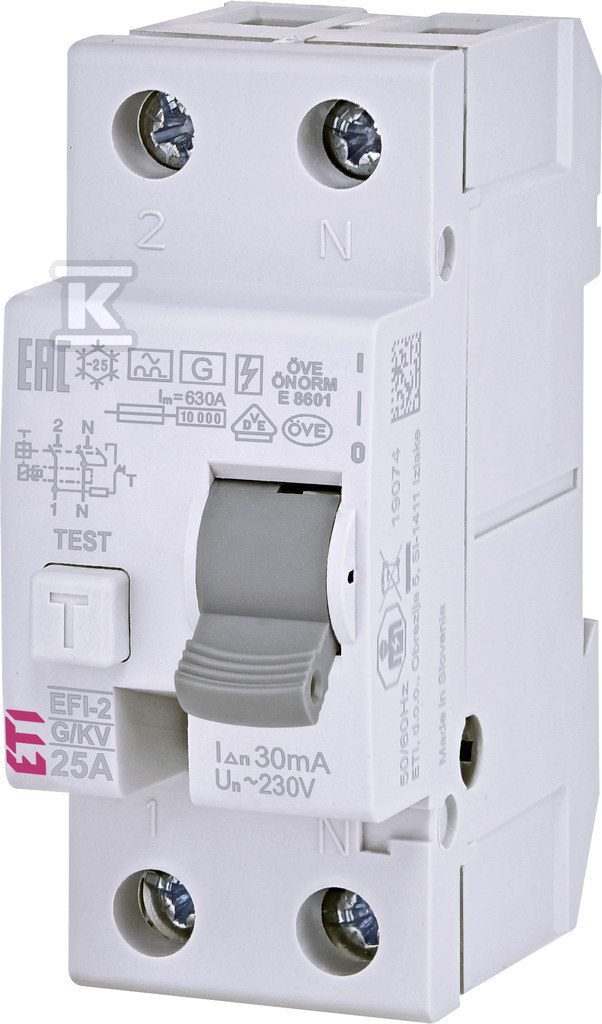

Диференційний вимикач - короткочасний EFI-2 A G/KV 25/0.03 002062727

Захист і безпека у вашій електричній установці

Цей двополюсний диференційний вимикач EFI-2 A G/KV 25/0.03 є ключовим елементом, що забезпечує безпеку в кожному електричному ланцюзі. Він служить для захисту людей від ураження електричним струмом як у разі прямого, так і непрямого контакту з елементами під напругою, а також захищає пристрої від пошкоджень, спричинених короткими замиканнями або перевантаженнями. Він незамінний у домашніх, промислових і комерційних установках, де потрібна висока надійність і ефективність захисту.

Функціональність і застосування

Диференційний вимикач типу A G/KV характеризується високою чутливістю до диференційних струмів, що дозволяє швидко виявляти несправності в ланцюзі. Тип A означає, що він реагує як на змінні, так і на імпульсні постійні струми – що особливо важливо в сучасних установках, що живлять електронні пристрої. Версія G/KV (з короткою затримкою спрацювання) дозволяє вимикачу добре справлятися з навантаженнями з великим пусковим струмом, такими як двигуни або трансформатори, без зайвого вимкнення ланцюга. Монтаж здійснюється на DIN-рейку, що полегшує інтеграцію з існуючою електричною інфраструктурою.

Ключові особливості та переваги

• Швидка реакція: Номінальний диференційний струм 30 мА забезпечує ефективний захист від ураження електричним струмом.
• Універсальність: Пристосований для роботи в мережах TN-S, TN-C-S, TT та IT.
• Стійкість до перешкод: Тип A забезпечує захист від змінних струмів і імпульсних постійних струмів.
• Висока міцність: Стійкість до короткого замикання на рівні 10 кА гарантує надійну роботу навіть у складних умовах експлуатації.
• Легкий монтаж: Монтаж на DIN-рейку та можливість використання ізольованих збірних шин полегшують встановлення.
• Безпека використання: Ступінь захисту IP20 захищає від випадкового дотику до провідних частин під напругою.
• Широкий діапазон підключення: Можливість підключення проводів перерізом від 1 до 25 мм².
• Прозорість дії: Індикатор положення контактів полегшує ідентифікацію стану вимикача (ON/OFF).

Технічні параметри на практиці

Вимикач розроблений для роботи при температурі навколишнього середовища від -25°C до 55°C, що робить його придатним для внутрішнього та зовнішнього застосування (при відповідній оболонці). Номінальна ізоляційна напруга Ui становить 500 В, а номінальна витримувана імпульсна напруга Uimp – 4 кВ – що забезпечує високу стійкість до перенапруг. Номінальний струм 25 А дозволяє захищати ланцюги з середнім споживанням потужності. Значення номінального диференційного струму становить 30 мА - стандартне значення, що забезпечує ефективний захист людей. Короткочасна характеристика вимкнення (G/KV) мінімізує ризик непотрібного вимкнення ланцюга під час запуску пристроїв з двигуном або трансформатором. Ширина 2 модулі дозволяє економно використовувати простір у розподільчому щиті.
