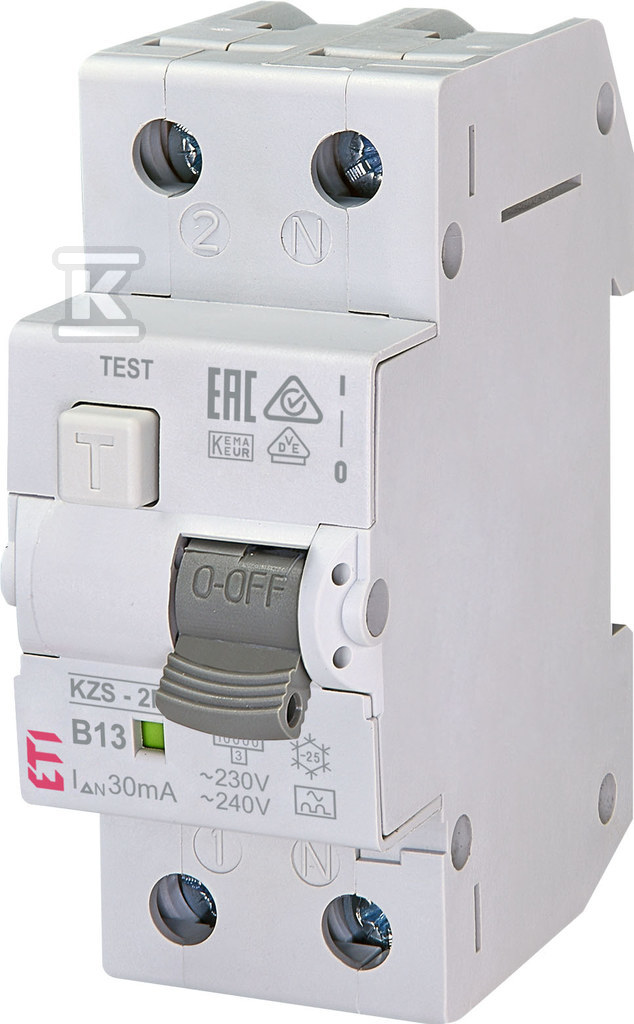

Диференційний автоматичний вимикач із захистом від перевантаження KZS-2M A B13/0.03 002173203

Надійна захист вашої електричної установки

Цей диференційний вимикач з захистом від перевантаження по струму KZS-2M A B13/0.03 є ключовим елементом, що забезпечує безпеку в кожному електричному ланцюзі. Він забезпечує захист від ураження електричним струмом, а також від наслідків коротких замикань і перевантажень, що робить його незамінним як у домашніх, так і в промислових установках. Його компактні розміри (2 модулі ширини) дозволяють легко монтувати в розподільному щиті.

Функціональність і застосування

Вимикач KZS-2M поєднує в собі функцію вимикача перевантаження по струму та диференційного вимикача, що дозволяє одночасно захищати від перевантаження, короткого замикання та небезпечних струмів витоку. Він призначений для використання в мережах TN-S, TN-C-S, TT та IT, де провідник нуль і заземлення розділені. Завдяки чутливості A, він ефективно реагує на диференційні струми змінного та імпульсного постійного струму, забезпечуючи високий рівень безпеки. Номінальний струм 13A робить його ідеальним для захисту ланцюгів із середнім навантаженням.

Ключові особливості та переваги

• Багатофункціональність: Поєднання захисту від перевантаження по струму та диференційного захисту в одному пристрої – економія місця та витрат.
• Чутливість A: Ефективний захист від струмів витоку змінного та імпульсного постійного струму, що підвищує безпеку використання.
• Характеристика B: Забезпечує швидке відключення при коротких замиканнях, а водночас толерує короткочасні стрибки струму під час запуску пристроїв (наприклад, двигунів), мінімізуючи ризик непотрібного вимкнення ланцюга.
• Номінальна відключаюча здатність 10kA: Гарантує безпечне відключення ланцюга у разі виникнення короткого замикання з високим струмом.
• Компактні розміри (2 модулі): Полегшує монтаж навіть у тісних розподільних щитах.
• Переріз приєднаного провідника 1…25 mm²: Універсальність підключення провідників різної товщини.
• Ступінь захисту IP20: Захист від дотику пальцями та від проникнення твердих тіл більших за 12,5 мм.
• Можливість опломбування: Додатковий захист від несанкціонованого маніпулювання налаштуваннями вимикача.

Технічні параметри на практиці

Вимикач KZS-2M A B13/0.03 характеризується номінальною напругою 230V та частотою 50Hz, що робить його сумісним з більшістю електричних установок в Україні. Номінальний диференційний струм 0.03A забезпечує швидку реакцію на небезпечні струми витоку, а клас обмеження енергії 3 гарантує мінімальні пошкодження у разі короткого замикання. Номінальна ізоляційна напруга Ui становить 500V, що забезпечує високий рівень безпеки ізоляції внутрішніх елементів пристрою. Глибина вбудовування 69 мм дозволяє легко адаптувати до стандартних розподільних щитів.
