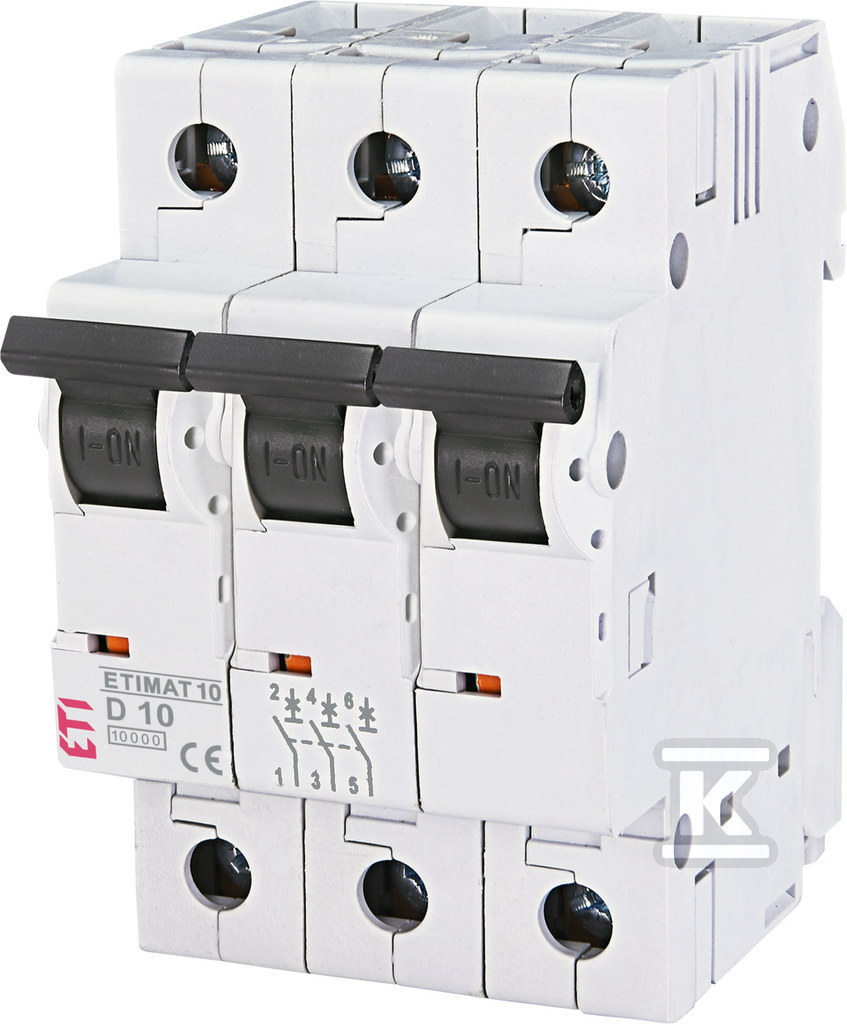

Автоматичний вимикач ETIMAT 10 3P D10 002155714

Автоматичний вимикач ETIMAT 10 3P D10 – це надійний захист електричних установок, який знаходить застосування в житлових будинках, громадських будівлях та промислових об'єктах. Він забезпечує ефективний захист від наслідків коротких замикань та перевантажень, гарантуючи безпеку експлуатації. Конструкція цього вимикача дозволяє встановлювати додаткові допоміжні контакти та випускник нарощування, що збільшує його функціональність та адаптує до специфічних потреб установки.

Характеристики та застосування

Автоматичні вимикачі ETIMAT 10, завдяки характеристиці D, особливо рекомендуються для захисту ланцюгів з приймачами з великим пусковим струмом – такими як двигуни чи трансформатори. Характеристика D дозволяє їм реагувати повільніше на короткі стрибки струму, а водночас ефективно захищати від перевантажень та коротких замикань. Номінальний струм на рівні 10A робить його ідеальним вибором для ланцюгів із середнім споживанням потужності. Триполюсна конструкція забезпечує комплексний захист у трифазних системах.

Будова та монтаж

Автоматичний вимикач ETIMAT 10 характеризується шириною 3 модулів, що полегшує його монтаж на стандартній шині TH35. Можливість підключення провідників перерізом від 1 до 25 мм² (одножильних або багатожильних) забезпечує гнучкість при виборі провідників живлення. Додатковим плюсом є можливість живлення як зверху, так і знизу, а також подвійного приєднання ізолюючої шини – що полегшує встановлення в різних конфігураціях. Індикатор положення контактів та можливість опломбування важеля в положеннях „Вимк.” та „Увімк.” підвищують безпеку та надійність роботи.

Технічні параметри та відповідність нормам

Вимикач відповідає вимогам норм IEC/EN 60898-1 та IEC 60947-2, що підтверджує його високу якість та надійність. Номінальна здатність відключення короткого замикання Icn становить 10 кА при напрузі 230V та 400V, а Icu – відповідно 15 кА при тих самих напругах. Ступінь захисту IP20 забезпечує захист від випадкового дотику та від проникнення твердих тіл більших за 12,5 мм. Вимикач може працювати при температурі навколишнього середовища від -25°C до +55°C. Номінальна ізоляційна напруга Ui становить 500V, а імпульсна напруга Uimp – 6kV. Категорія перенапруги – III, а ступінь забруднення – III.
