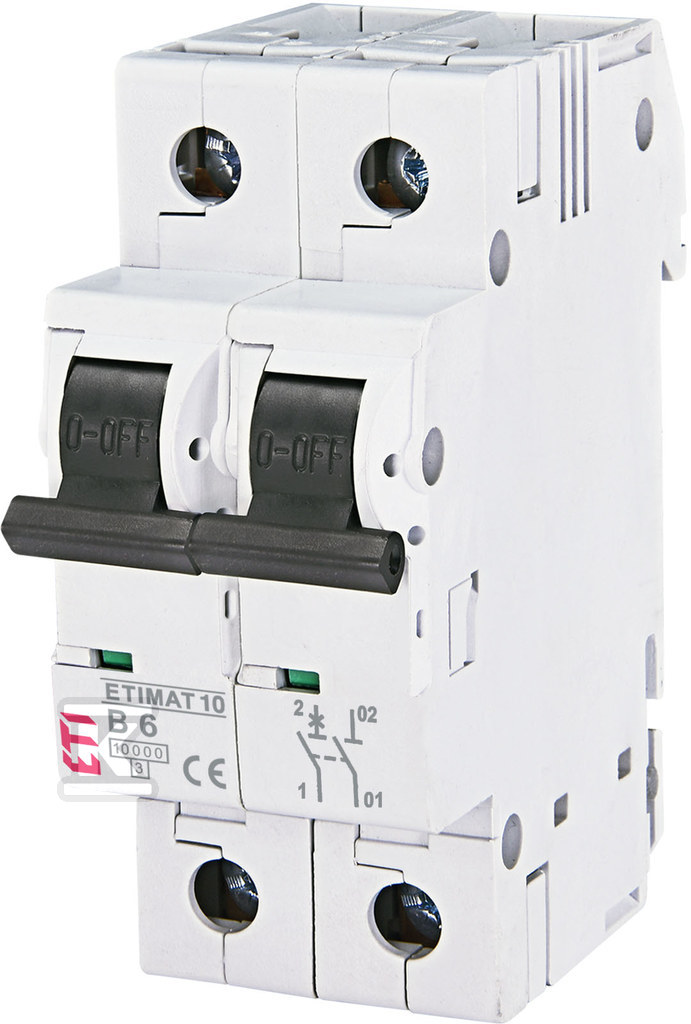

Автоматичний вимикач ETIMAT 10 1P+N B6 002122712

Струмовий вимикач ETIMAT 10 – це надійне та перевірене рішення для захисту електричних установок. Він підійде як для житлових будівель, громадських закладів, так і для промислового середовища, забезпечуючи ефективний захист від наслідків коротких замикань та перевантажень. Конструкція та параметри цього вимикача гарантують безпечну та довготривалу роботу електричних ланцюгів.

Характеристики та застосування

Вимикач ETIMAT 10 з номінальним струмом 6A та характеристикою B призначений для захисту ланцюгів з меншим навантаженням. Характеристика B означає, що вимикач швидко реагує на збільшення струму короткого замикання, але є більш толерантним до короткочасних стрибків струму, що є важливим, наприклад, при запуску пристроїв з електричними двигунами. Це однополюсний вимикач з відключеним нульовим полюсом (1P+N), що підвищує безпеку використання. Номінальна здатність вимикання короткого замикання (Icn) становить 10 кА при напрузі 230/400 В, а здатність Icu згідно з IEC 60947-2 сягає 15 кА при 230 В та 15 кА при 400 В – це ключові параметри для забезпечення ефективного захисту установки.

Будова та монтаж

Вимикач ETIMAT 10 був розроблений з урахуванням легкого монтажу на шині TH35. Його компактні розміри – ширина займає 2 модулі – дозволяють ефективно використовувати простір в розподільчому щиті. Можливість підключення провідників перерізом від 1 до 25 мм² забезпечує гнучкість при виборі провідників, адаптованих до конкретного ланцюга. Додатково, вимикач має ступінь захисту IP20, що означає захист від дотику пальцем та від проникнення твердих тіл більших за 12,5 мм. Завдяки цьому він безпечний у використанні навіть у менш вимогливих умовах навколишнього середовища.

Норми та додаткові параметри

Вимикач ETIMAT 10 відповідає вимогам норм IEC/EN 60898-1 та IEC 60947-2, що підтверджує його відповідність європейським стандартам безпеки. Робота при температурі навколишнього середовища від -25°C до +55°C гарантує надійність роботи в різних кліматичних умовах. Номінальна ізоляційна напруга Ui становить 500 В, а номінальна витримувана імпульсна напруга Uimp – аж 4 кВ – ці параметри свідчать про високу якість виготовлення та стійкість до перенапруг. Можливість монтажу допоміжних контактів та вимикача перевантаження додатково розширює функціональність цього вимикача, дозволяючи адаптувати його до специфічних потреб установки.
