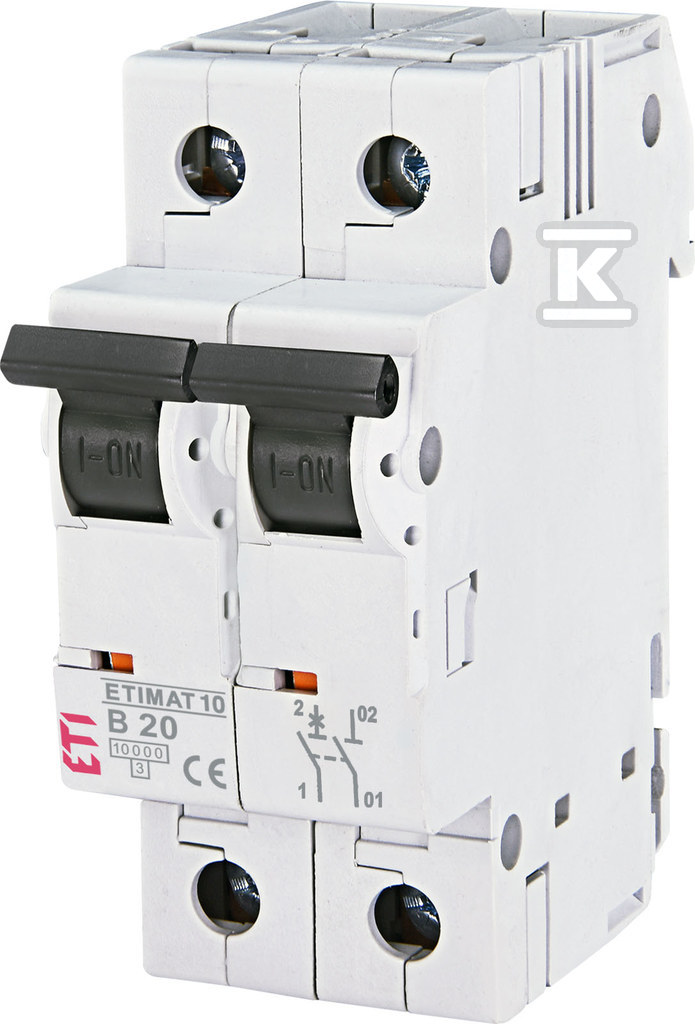

Автоматичний вимикач ETIMAT 10 1P+N B20 002122717

Струмовий вимикач ETIMAT 10 – це надійне та перевірене рішення для захисту електричних установок. Призначений як для використання в житлових будинках, так і в громадських та промислових об'єктах, він забезпечує ефективний захист від наслідків коротких замикань та перевантажень. Конструкція вимикача дозволяє монтувати його на шині TH35, що полегшує встановлення та заміну.

Характеристики та Застосування

Вимикач ETIMAT 10 з характеристикою B ідеально підходить для ланцюгів з пусковими струмами помірної величини. Характеристика B означає, що вимикач швидко реагує на перевантаження, але є більш толерантним до короткочасних стрибків струму, що важливо при підключенні пристроїв з електродвигунами або іншими індуктивними навантаженнями. Номінальний струм 20A робить його придатним для захисту типових освітлювальних та розеточних ланцюгів у житлових будинках. Однополюсна модель з додатковим нульовим полюсом (1P+N) забезпечує комплексний захист.

Будова та Монтаж

Вимикач розроблено з урахуванням легкості монтажу та використання. Можливість подвійного підключення ізолюючої шини (зверху та знизу) збільшує гнучкість установки. Індикатор положення контактів дозволяє швидко візуально контролювати стан вимикача. Важіль замикання має чітке маркування "ON/OFF", а можливість його опломбування у положенні "Ув." або "Вимк." підвищує безпеку та запобігає випадковій зміні стану. Приймає перерізи провідників від 1 до 25 мм², як одножильних, так і багатожильних, що забезпечує сумісність з різними типами установок.

Параметри та Безпека

Вимикач ETIMAT 10 відповідає вимогам норм IEC/EN 60898-1 та IEC 60947-2, що гарантує його надійність та безпеку використання. Номінальна здатність вимикання короткого замикання (Icn) становить 10 кА при напрузі 230/400 В, а здатність Icu сягає 15 кА при 230/400 В згідно з IEC 60947-2 – це ключові параметри, що визначають стійкість до наслідків коротких замикань. Ступінь захисту IP20 забезпечує захист від випадкового дотику та від проникнення твердих тіл більших ніж 12,5 мм. Температура навколишнього середовища в умовах роботи знаходиться в діапазоні від -25°C до +55°C, що дозволяє використовувати вимикач у різних умовах навколишнього середовища. Додатково, вимикач має номінальну ізоляційну напругу Ui 500V та клас обмеження енергії 3 і категорію перенапруги III – важливі аспекти для забезпечення безпеки електричної установки.
