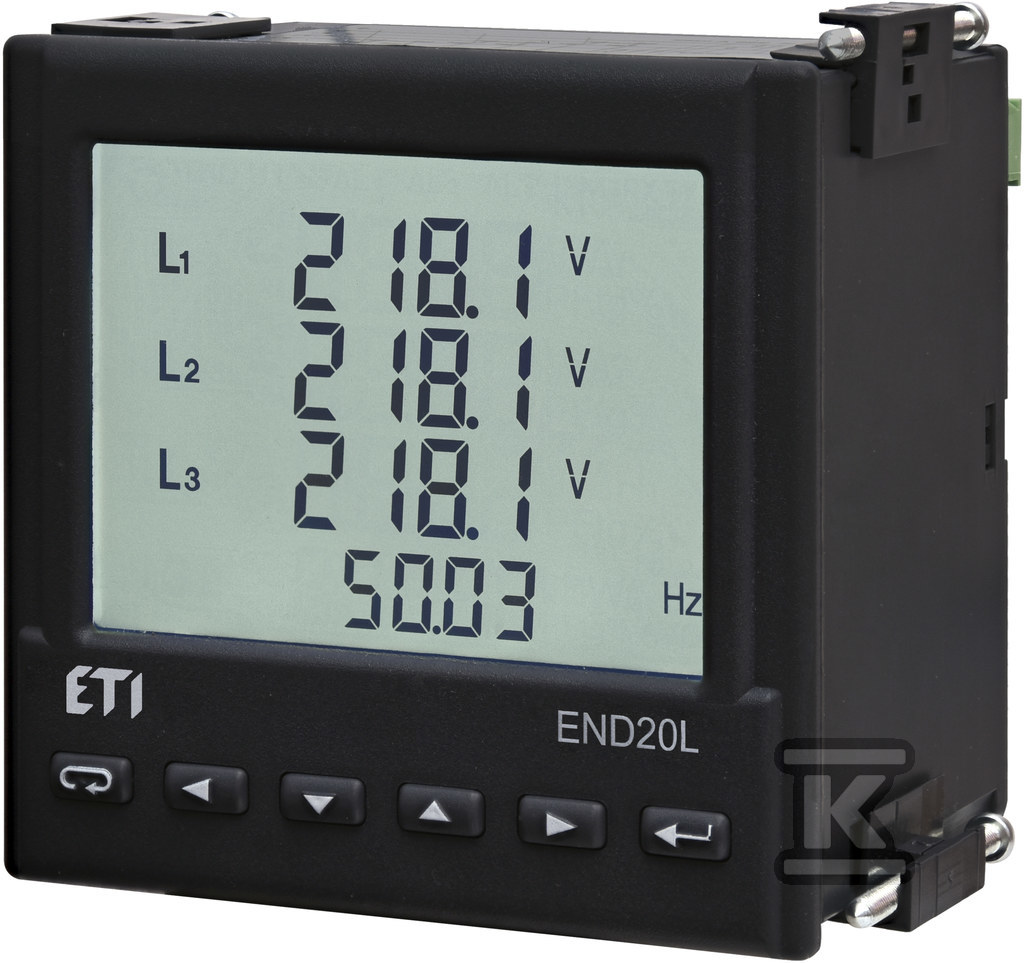

Аналізатор параметрів мережі 96x96 END20LRS 004656950

Аналізатор параметрів мережі – прецизійне вимірювання та моніторинг

Аналізатор мережі END20LRS – це просунутий пристрій, призначений для моніторингу якості електричної енергії. Лічильник пропонує комплексне вимірювання параметрів мережі, що робить його ідеальним рішенням як для професійних інсталяторів, так і для кінцевих користувачів, які піклуються про ефективне управління енергією. Пристрій характеризується високою точністю вимірювань та інтуїтивно зрозумілим керуванням.

Функціональність та застосування

END20LRS дозволяє вимірювати напругу, струм, активну, реактивну та повну потужність, коефіцієнт потужності (cos φ) та фазовий кут. Він має три канали вхідної напруги та три канали вхідного струму, що дозволяє аналізувати як симетричні, так і несиметричні схеми. Вбудований інтерфейс RS-485 з протоколом Modbus RTU забезпечує легку інтеграцію з системами автоматизації будівель (BMS) або системами SCADA. Крім того, аналізатор має імпульсний вихід, який можна використовувати для віддаленого зчитування споживання енергії.

• Універсальність: Вимірювання в 2- та 3-фазних мережах.
• Комунікація: Передача даних через RS-485 (Modbus), що полегшує інтеграцію з існуючими системами.
• Імпульсний вихід: Дозволяє віддалено зчитувати споживання енергії та співпрацювати з зовнішніми лічильниками.
• Пам'ять вимірюваних значень: Збереження даних дозволяє проводити історичний аналіз та ідентифікувати потенційні проблеми в мережі.
• Цифровий індикатор: Чіткий дисплей забезпечує легке зчитування вимірюваних параметрів.

Конструкція та технічні параметри

Пристрій розроблено з урахуванням довговічності та надійності. Ступінь захисту IP65 (з лицьової сторони) гарантує стійкість до пилу та вологи, що дозволяє встановлювати його у складних умовах навколишнього середовища. Компактні розміри (96 x 96 x 77 мм) полегшують монтаж в електричних шафах. Аналізатор працює в діапазоні напруг AC від 2.8 до 480 В та вимірює струм від 0,002 до 6000 А. Живлення пристрою здійснюється безпосередньо від вимірюваної мережі (85 - 253V AC / 90 - 300V DC), що усуває необхідність використання додаткових блоків живлення.

Діапазон вимірювання напруги AC становить від 2.8 до 480 В, а вимірюваний струм – від 0,002 до 6000 А. Номінальна робоча частота – 47 - 63 Гц. Комунікація здійснюється через інтерфейс RS-485 (Modbus RTU), а також доступний імпульсний вихід NPN (18-27V, 10-27mA) з діапазоном від 1000 до 20000 імпульсів/кВт. Ступінь захисту – IP65 (з лицьової сторони) та IP20 (сторона клем), а розміри пристрою – 96 x 96 x 77 мм.

Аналізатор END20LRS – це надійний інструмент для кожного, хто піклується про ефективне управління електричною енергією та безпеку установки. Його точні вимірювання та можливість інтеграції з системами автоматизації роблять його ідеальним вибором як для професіоналів, так і для вимогливих кінцевих користувачів.
