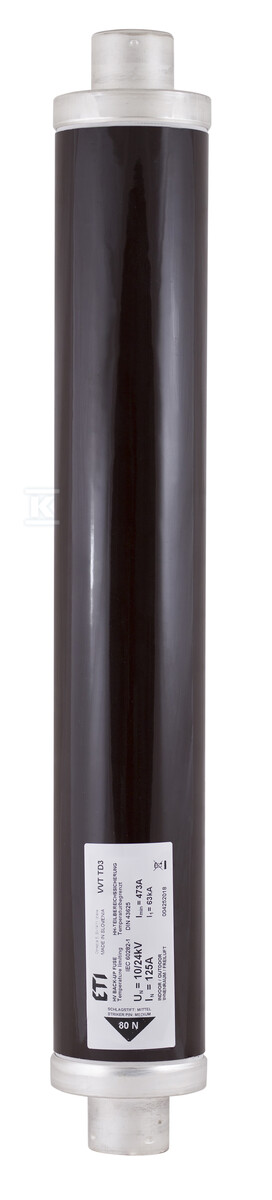

Картридж запобіжника з вибірковим вимикачем VVT-D3 24kV/125A 537 004252518

Надійний захист середньої напруги

Вставка запобіжника VVT-D3 24kV/125A 537 – це компонент, призначений для захисту електричного та енергетичного обладнання середньої напруги (СН) від наслідків коротких замикань та перевантажень. Він знаходить застосування у захисті проводів, кабелів, трансформаторів, двигунів та батарей конденсаторів. Його конструкція, заснована на перевіреній технології, забезпечує надійну роботу в складних умовах.

Конструкція та принцип дії

Ця вставка, оснащена тепловим випускачем, реагує не лише на струм короткого замикання, але й на підвищення температури корпусу до приблизно 120°C – незалежно від джерела тепла. Це особливо важливо в додатках, де короткочасні перевантаження не повинні призводити до вимкнення, а ключовим є захист від перегріву. Задіяння випускача запускає вибивач силою 80N, сигналізуючи про втручання та дозволяючи запустити механізм роз'єднувача запобіжника. Вибивач після задіяння висувається на приблизно 30 мм.

Ключові особливості та переваги

• Висока здатність відключення короткого замикання: 63 кА – забезпечує ефективний захист установки навіть при великих струмах короткого замикання.
• Тепловий випускач: захищає від наслідків тривалого перевантаження та перегріву, що підвищує безпеку та надійність системи.
• Сигналізація задіяння: вибивач силою 80N інформує про втручання запобіжника, полегшуючи локалізацію та усунення несправності.
• Міцна конструкція: керамічна трубка з високою міцністю та контакти, захищені гальванічно, забезпечують тривалий термін служби та стійкість до умов навколишнього середовища.
• Надійний ущільнювальний механізм: захищає від вологи, що є ключовим у установках, схильних до вологи.
• Елемент запобіжника зі срібла: гарантує точну роботу та відтворюваність параметрів.
• Відповідність нормам: продукт пройшов випробування типу в KEMA Labs, що підтверджує його якість та безпеку.

Застосування

Вставки запобіжників VVT-D3 знаходять широке застосування в:

• Розподільних пристроях середньої напруги
• Трансформаторних підстанціях
• Захисті електричних двигунів
• Захисті кабельних та повітряних ліній
• Промислових та енергетичних установках

Технічні параметри (для інформації)

• Тип напруги: AC
• Номінальний струм: 125 A
• Номінальна напруга: 10/24 kV
• Номінальна частота: 50/60 Hz
• Холодний опір: 11,9 мΩ
• Втрати потужності: 317 Вт
• Інтеграл переддуговий (I²t min): 49000 A²s
• Інтеграл відключення (I²t max): 220000 A²s
• Діаметр: 83,5 мм
• Довжина: 537 мм
• Вага: 7 кг
