Запобіжник з вибійником VVT-D3 12kV/4A 004232004

Картриджі запобіжників середньої напруги – надійний захист інсталяцій

Картриджі запобіжників VV є перевіреним елементом захисту в мережах середньої напруги (SN). Вони служать для захисту електричних та електроенергетичних пристроїв – проводів, кабелів, трансформаторів, двигунів або батарей конденсаторів – від наслідків коротких замикань та перевантажень. Модель VVT-D3 додатково вирізняється вбудованим термічним вимикачем, який реагує на підвищення температури корпусу, забезпечуючи додатковий рівень безпеки.

Конструкція та принцип дії

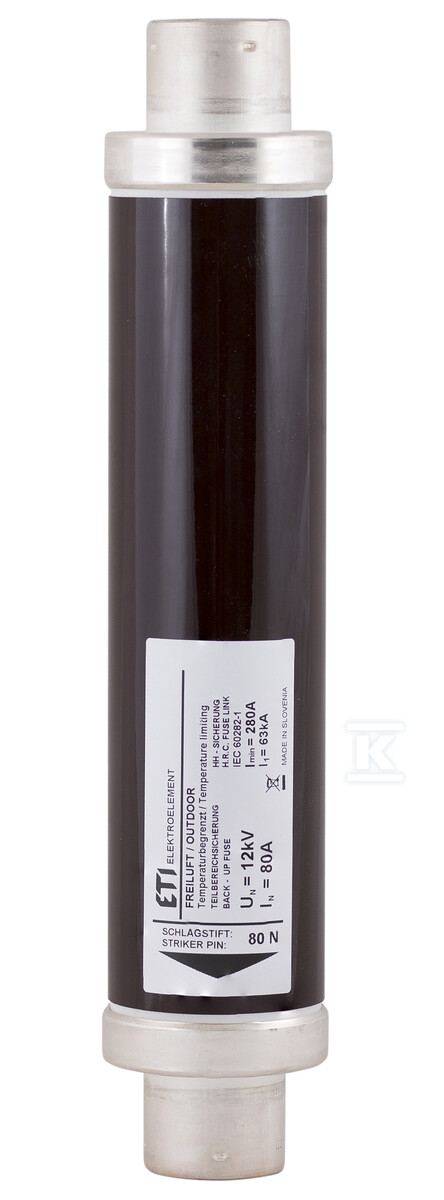

Картриджі VVT-D3 оснащені вибійником силою 80N. Його завданням є швидке та чітке вказання спрацювання картриджа та запуск механізму вимикання роз’єднувача. Термічний вимикач у моделях VVT-D3 запускає вибійник, коли температура корпусу досягає приблизно 120°C, незалежно від причини підвищення температури. Така конструкція особливо рекомендується для використання в розподільчих пристроях з газом SF6. Картриджі характеризуються надійним ущільнювальним механізмом, що захищає від вологи, та керамічною трубкою з високою міцністю. Контакти, захищені гальванічно та виготовлені з електролітичної міді, покритої нікелем, забезпечують міцне з’єднання.

Параметри та застосування

Картридж запобіжника VVT-D3 12kV/4A призначений для роботи в мережах змінного струму (AC) з номінальною напругою 6/12 кВ та частотою 50/60 Гц. Номінальна здатність вимкнення струму короткого замикання становить аж 63 кА, що гарантує ефективний захист інсталяції навіть у разі серйозних аварій. Найменший струм вимкнення становить 20A, що означає, що картридж ефективно реагує на перевантаження вище цього значення. Опір на холодному стані становить 650 мОм, а втрати потужності – 15 Вт. Інтеграл переддуговий I²t min становить 17,3 A²s, а максимальний I²t max – 164 A²s. Діаметр картриджа – 53 мм, а довжина – 292 мм. Вага однієї штуки становить близько 1,6 кг.

• Здатність вимкнення: високе значення 63 кА забезпечує ефективний захист від наслідків коротких замикань
• Термічний вимикач: додатковий захист від перегріву
• Міцна конструкція: керамічна трубка та контакти, захищені гальванічно, гарантують тривалу роботу
• Широке застосування: ідеально підходить для розподільчих пристроїв з газом SF6
• Надійність: підтверджена технічними звітами з досліджень типу KEMA Labs
• Легка заміна: покращена насадка з’єднувальна полегшує монтаж та демонтаж
