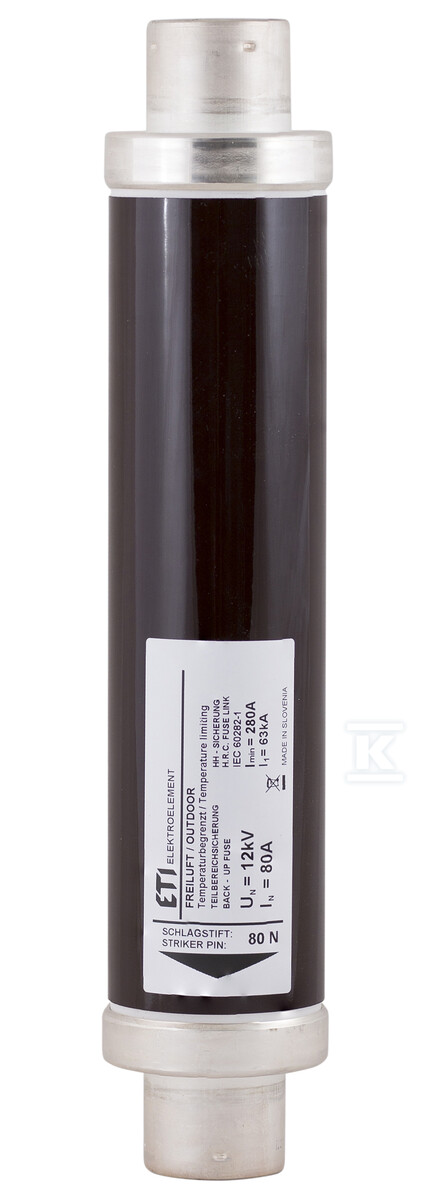

Вставка запобіжника з вибірковим відключенням VVT-D3 12kV/31,5A 004232011

Картриджі запобіжників середньої напруги VV – надійний захист установки

Картриджі запобіжників VV – це перевірений елемент захисту в мережах середньої напруги. Призначені для захисту електричного та енергетичного обладнання СН (проводів, кабелів, трансформаторів, двигунів, батарей конденсаторів) від наслідків коротких замикань і перевантажень. Особливо модель VVT-D3, завдяки вбудованому термічному вимикачу, забезпечує додатковий захист від неконтрольованого підвищення температури.

Конструкція та принцип дії

Картриджі VVT-D3 оснащені термічним вимикачем, який активує вимикач із силою 80N у момент досягнення корпусом картриджа температури близько 120°C – незалежно від причини підвищення температури. Така конструкція особливо рекомендується для використання в розподільних пристроях з газом SF6. Висока стійкість до вологи завдяки надійній системі ущільнення та керамічній трубці з високою міцністю гарантують тривалу та безвідмовну роботу. Контакти захищені гальванічно, а насадки виготовлені з електролітичної міді, покритої нікелем (Ni), що забезпечує оптимальне електричне з'єднання. Покращена насадка з'єднувальна полегшує заміну картриджа. Елемент запобіжника виготовлений зі срібла, що впливає на стабільність і ефективність дії.

Параметри та застосування

Картридж запобіжника VVT-D3 12kV/31,5A характеризується номінальною здатністю вимкнення на рівні 63 kA. Призначений для роботи в мережах AC з напругою 6/12 kV і частотою 50/60 Hz. Холодний опір становить 29 мΩ, а втрати потужності – 38 Вт. Мінімальна повна дугова енергія I²t min становить 1400 A²s, а максимальна енергія вимкнення I²t max – 15000 A²s. Діаметр корпусу – 53 мм, а довжина (без з'єднувальної насадки) – 292 мм. Вага однієї вкладки становить 1,6 кг. Мінімальний струм вимкнення I₃ становить 110 A.

Варто пам'ятати, що доступна також базова версія тримача запобіжників з мікровимикачем, що сигналізує спрацювання картриджа (VVP…BSW).
