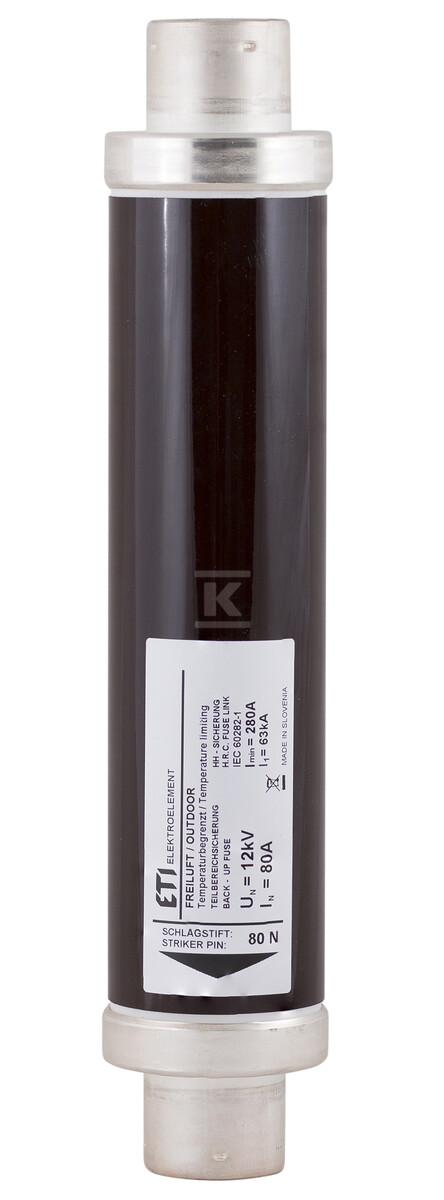

Запобіжник з вибірковим спрацюванням VVT-D3 12kV/25A 004232010

Надійний захист середньої напруги

Вставка запобіжника VVT-D3 12kV/25A призначена для захисту електричних та енергетичних пристроїв середньої напруги (СН) від наслідків коротких замикань та перевантажень. Застосовується для захисту проводів, кабелів, трансформаторів, двигунів та батарей конденсаторів. Конструкція вставки, з урахуванням теплового вивільнювача, забезпечує не тільки захист від раптових стрибків струму, але й від поступового підвищення температури, що особливо важливо в специфічних умовах роботи.

Будова та принцип дії

Вставка VVT-D3 оснащена тепловим вивільнювачем, який запускає дугогасник силою 80N при досягненні корпусом вставки температури близько 120°C. Механізм цей спрацює незалежно від джерела тепла, що гарантує надійну роботу навіть у випадку тривалих перевантажень. Дугогасник сигналізує про спрацювання вставки та дозволяє запустити механізм вимкнення запобіжників потужності. Додатково, застосування керамічної трубки з високою міцністю та контактів, захищених гальванічно з насадками, виготовленими з електролітичної міді, покритої нікелем (Ni), забезпечує довговічність та стійкість до корозії. Елемент плавкого запобіжника, виготовлений зі срібла, гарантує ефективне проведення номінального струму 25A при напрузі 6/12kV та частоті 50/60Hz.

Ключові характеристики та переваги

• Висока здатність відключення короткого замикання: до 63 kA – забезпечує ефективний захист установки навіть при великих струмах короткого замикання.
• Тепловий вивільнювач: захищає від теплових перевантажень та неконтрольованого підвищення температури, що продовжує термін служби обладнання.
• Надійна система ущільнення: захищає від вологи та корозії, забезпечуючи стабільну роботу в різних умовах навколишнього середовища.
• Швидка сигналізація спрацювання: завдяки дугогаснику силою 80N, легко ідентифікувати перегорілу вставку та вжити відповідних ремонтних заходів.
• Легка заміна: покращена контактна насадка полегшує та прискорює процес заміни плавкої вставки під час обслуговування або аварії.
• Відповідність нормам: Вставки VV мають технічні звіти про випробування типу KEMA Labs, що підтверджують їх якість та безпеку.
• Широке застосування: ідеально підходять для розподільних пристроїв з газом SF6 завдяки характеристикам теплового вивільнювача.

Варто пам'ятати про мінімальний струм відключення I₃, що становить 3A – нижче цієї величини вставка може не спрацювати належним чином при перевантаженнях. Холодний опір Rc становить 33 мΩ, а втрати потужності Pn – 28W. Інтеграл переддуговий I₂t min становить 700 A²s, а максимальний I₂t max – аж 10000 A²s, що свідчить про високу енергію, яку пристрій здатний витримати під час короткого замикання.
